手动齿轮驱动高精度升降电梯结构

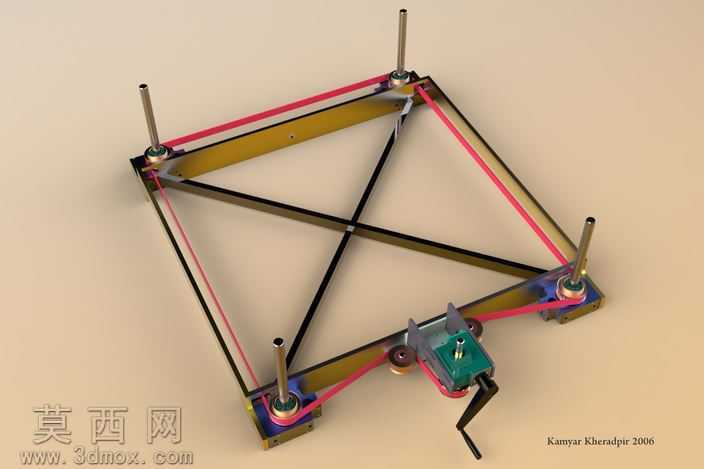

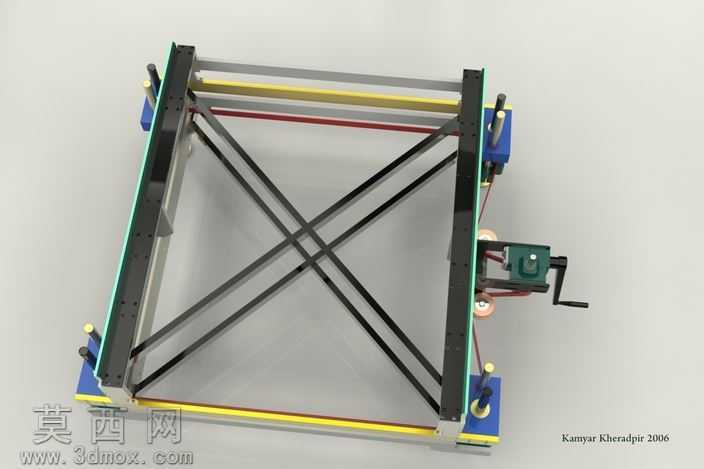

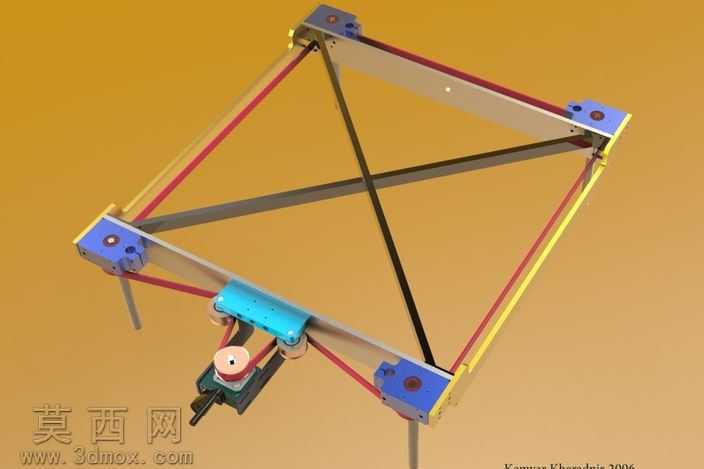

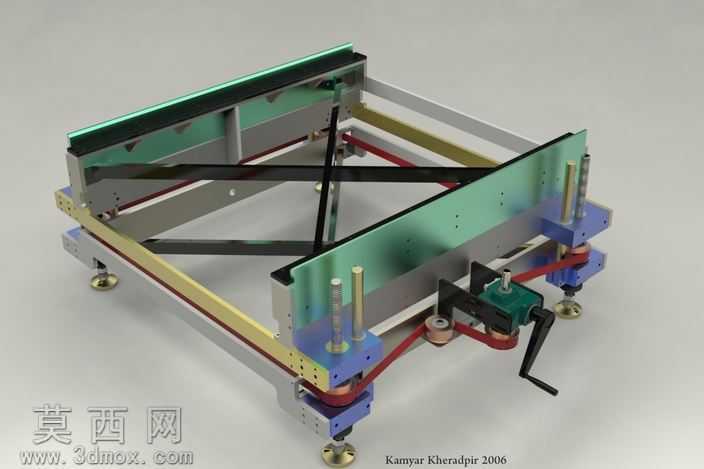

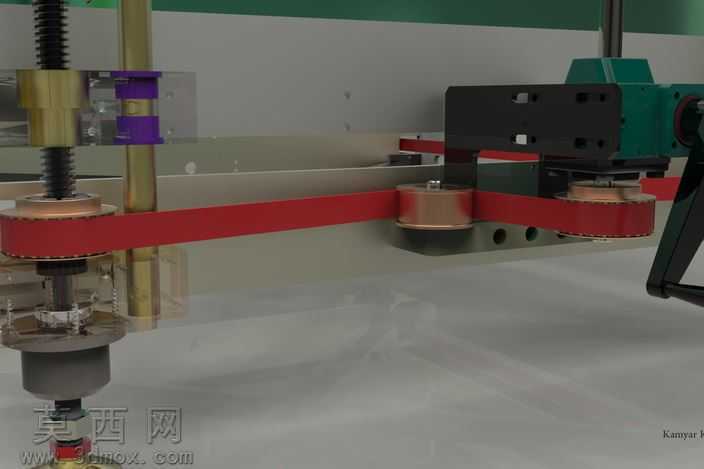

该三维模型为手动驱动的高精度升降承载平台，整体采用框架式对称结构设计，建模过程严格遵循机械传动的实际装配逻辑，所有零部件均按照实际加工尺寸等比例构建，完整还原了手动升降设备的传动与支撑细节。模型主体框架采用铝合金材质进行渲染表现，表面做阳极氧化的哑光金属质感处理，边缘的防护挡板采用半透明磨砂玻璃材质，既还原了设备的防护功能，也能清晰展示内部的传动结构布局，底部的可调支撑脚采用金属镀铬材质，搭配防滑橡胶底座，还原了设备调平支撑的实际功能。结构设计上，平台四个角点采用ACME螺纹螺钉作为升降执行元件，通过正时皮带传动系统实现四个角点的同步升降动作，手动驱动端采用曲柄摇把输入动力，动力经齿轮箱减速增扭后传递至正时皮带轮组，带动四角的传动螺杆同步转动，避免平台升降过程中出现倾斜卡滞。模型完整构建了皮带张紧轮、导向滑轨、交叉支撑臂等辅助结构，交叉支撑臂采用剪叉式辅助承重设计，可在升降过程中为平台提供额外的侧向支撑，保障大载重下的结构稳定性。设计思路围绕高精度手动升降的需求展开，针对500公斤级的电子设备承载场景，重点优化了传动同步性与结构刚性，所有传动部件的配合间隙在建模时均按照实际装配公差预留，正时皮带与带轮的啮合结构、螺杆与螺母的传动副均做了细节还原，可直观展示手动输入动力到平台平稳升降的完整传动路径，清晰呈现同步升降机构的工作原理，为同类手动高精度升降设备的结构设计提供直观的三维参考。
