黑色款Arduino Uno开发板三维设计作品

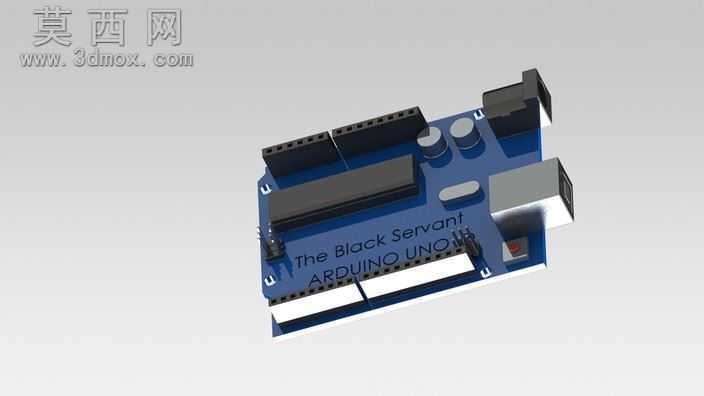

本作品为黑色主题的Arduino Uno开发板三维建模成果，建模过程中严格还原了经典Arduino Uno开发板的整体布局与核心结构，针对板载的各类元器件做了精细化的尺寸还原与结构复刻。建模阶段首先依据开源硬件公开的官方尺寸参数绘制PCB基板的基础轮廓，确定板身的长宽比例、安装孔位、边缘倒角等基础特征，保证基板的基础形态与实物完全匹配。随后逐一搭建板上的各类功能部件：包括USB接口、电源接口、复位按键、电源指示灯、数字与模拟IO排针排母、主控芯片、晶振、电容电阻等元器件，每一个部件都按照实物的相对位置、尺寸比例进行精准排布，还原了开发板上元器件错落布局的真实状态。材质与渲染阶段，为PCB基板赋予了哑光深蓝色的板材材质，表面印刷的丝印文字“ARDUINO UNO”“The Black Servant”都做了清晰的纹理还原，模拟真实PCB板的丝印工艺效果；排针排母部分采用黑色塑料基座搭配金属针脚的材质组合，金属针脚做了轻微的哑光金属质感处理，还原接插件的真实触感；USB接口、电源接口等金属部件做了亮面金属材质调整，电容元件则还原了铝壳电解电容的哑光金属顶面与黑色塑身的材质差异，整体渲染效果光影柔和，清晰展现了开发板各部分的结构层次。设计思路上以还原实物为核心目标，同时做了黑色主题的视觉调整，将原本常见的蓝色PCB调整为更深邃的藏蓝色调，搭配黑色的排座部件，打造出“黑色仆人”的专属视觉风格，既保留了Arduino Uno开发板的全部结构特征，方便使用者用于开源项目的结构验证、外壳设计适配、教学演示等场景，又通过配色调整形成了独特的视觉辨识度。建模过程中对板上的易干涉部位做了结构校验，保证各元器件之间的间距符合真实硬件的装配要求，排针的间距、接口的尺寸都严格遵循通用标准，可直接用于3D打印外壳的适配设计、项目装配模拟、电子教学演示等多种用途，完整还原了这款经典开源开发板的结构细节与外观特征。
