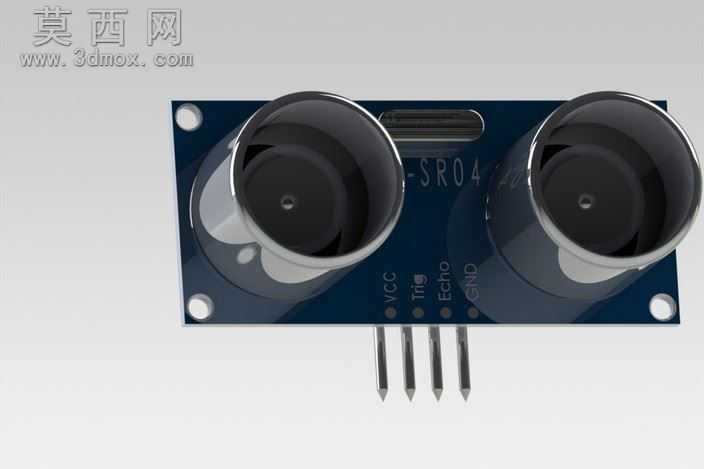

HC-SR04超声波测距传感器三维模型

本模型为HC-SR04超声波测距传感器的高精度三维建模成果，建模过程严格参照实物的尺寸参数与外观细节完成，完整还原了该款常用测距模块的全部结构特征。建模阶段首先对实物进行多维度尺寸测绘，确定PCB基板的长宽厚参数、两个超声波换能器的安装间距与突出高度、排针引脚的排布间距与伸出长度，确保整体装配尺寸与实物完全一致，可直接用于机器人结构装配、智能硬件产品开发的虚拟装配验证环节。模型对PCB板表面的丝印标识做了精细化还原，包括VCC、Trig、Echo、GND引脚标识、SR04型号丝印都清晰呈现，同时还原了板载的贴片元件布局，虽对微小阻容元件做了适度简化，但保留了核心元件的位置与外形特征，兼顾模型细节度与文件轻量化需求。材质渲染阶段，为超声波换能器的金属外壳配置了哑光金属材质，模拟铝合金外壳的磨砂质感，换能器的发声面采用深色哑光塑胶材质还原振膜的视觉效果；PCB基板采用常规阻焊层的深蓝色哑光材质，表面丝印采用白色哑光油墨材质，排针引脚采用亮面金属材质模拟镀锡排针的金属光泽，整体渲染效果贴近实物观感，可直接用于产品宣传图制作、教学演示素材使用。结构设计上完整还原了传感器的安装孔位，两个对角布置的固定安装孔尺寸与位置完全匹配实物，方便用户在进行整机结构设计时直接调用模型完成安装位的匹配设计，无需重复测绘。该模型可用于嵌入式开发教学演示、机器人避障模块装配仿真、智能小车结构设计、物联网硬件产品原型验证等多个场景，能够帮助开发者在虚拟环境中提前完成结构干涉检查、安装位置规划，减少实物打样的迭代次数，缩短产品开发周期，同时也可作为电子类专业教学的可视化素材，帮助学习者直观理解超声波传感器的硬件结构与组成。
