除湿机核心蒸发冷凝机组结构设计

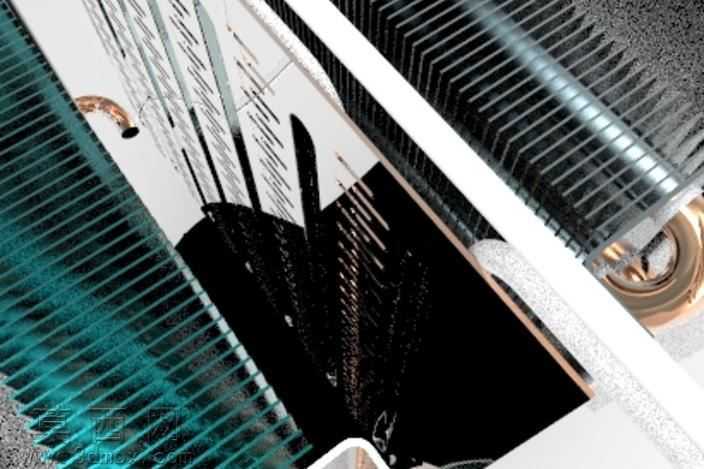

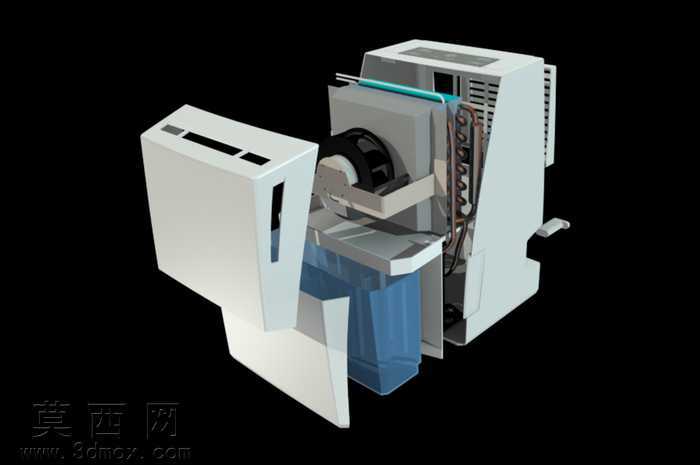

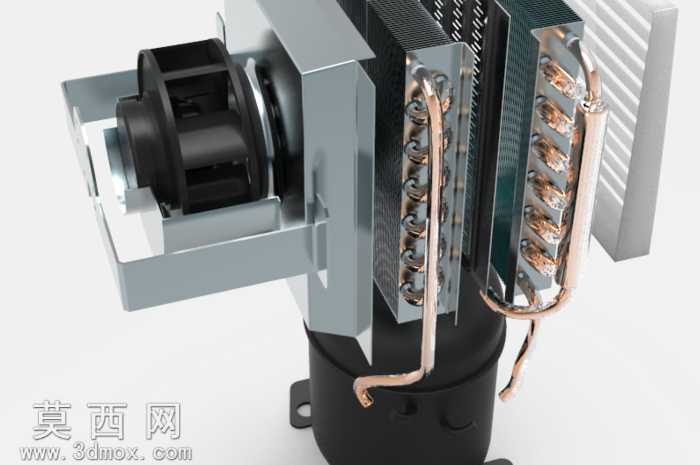

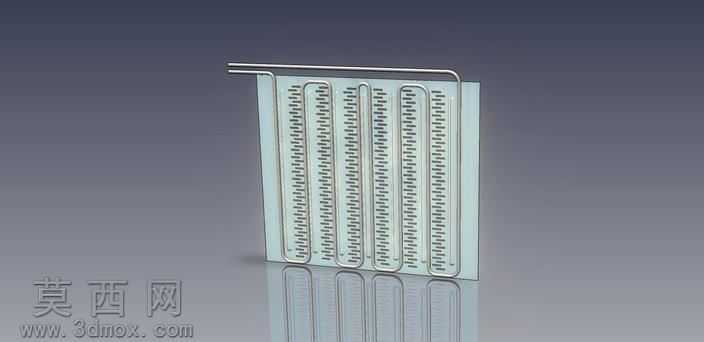

本作品为除湿机核心功能段的蒸发冷凝机组三维建模成果，建模过程围绕除湿工况下水分分流阶段变化激烈的换热需求展开，完整还原了核心功能组件的装配关系与结构细节。建模阶段首先梳理机组的功能逻辑：除湿过程中湿空气流经低温蒸发器面板时，水汽遇冷凝结析出，后续空气再经冷凝器升温排出，以此实现空气湿度调节，建模时严格遵循这一气流与换热路径排布组件。模型中左侧的离心风机组件采用实体建模还原叶轮的曲面叶片结构，叶片的弧度、蜗壳的导流曲面均经过参数化调整，匹配除湿机所需的风压风量参数，风机与安装支架的连接位预留了标准装配间隙，还原真实的安装固定结构。中部与右侧的换热翅片组件采用阵列化建模方式，细密的铝制翅片沿铜管走向均匀排布，每一片翅片的冲孔、翻边结构都做了细节还原，保证与铜管的贴合结构符合真实换热组件的加工工艺；穿插在翅片中的紫铜冷媒管路完整还原了弯折走向、管路连接头的结构，铜管的弯折半径、排布间距都参考制冷系统的管路设计规范，避免冷媒流动阻力过大的问题。下方的压缩机组件还原了圆柱形罐体、底部安装固定脚、顶部管路接口的结构，罐体表面的细节标识位、接线端的预留结构都做了对应呈现，压缩机与换热组件之间的连接管路走向自然，还原了制冷系统的冷媒循环路径。材质渲染阶段针对不同组件做了区分：风机叶轮与支架采用哑光工程塑料与镀锌钢板材质，还原工业部件的哑光金属与塑料质感；换热翅片采用带细微金属纹理的铝材质，呈现轻薄金属片的冷冽质感；紫铜管路还原铜材特有的暖金属光泽，表面做轻微的氧化质感处理避免过于突兀；压缩机罐体采用黑色哑光烤漆材质，还原真实压缩机的外壳质感。整体装配结构完整呈现了各组件的位置关系、连接方式，可用于除湿机结构原理演示、核心部件装配教学、产品结构优化参考，清晰展现了小型制冷除湿设备核心段的设计逻辑，将抽象的换热、气流循环原理通过具象的三维结构呈现，便于理解除湿过程中各部件的协同作用机制。
