户外风向指示蝶形尾翼风向标

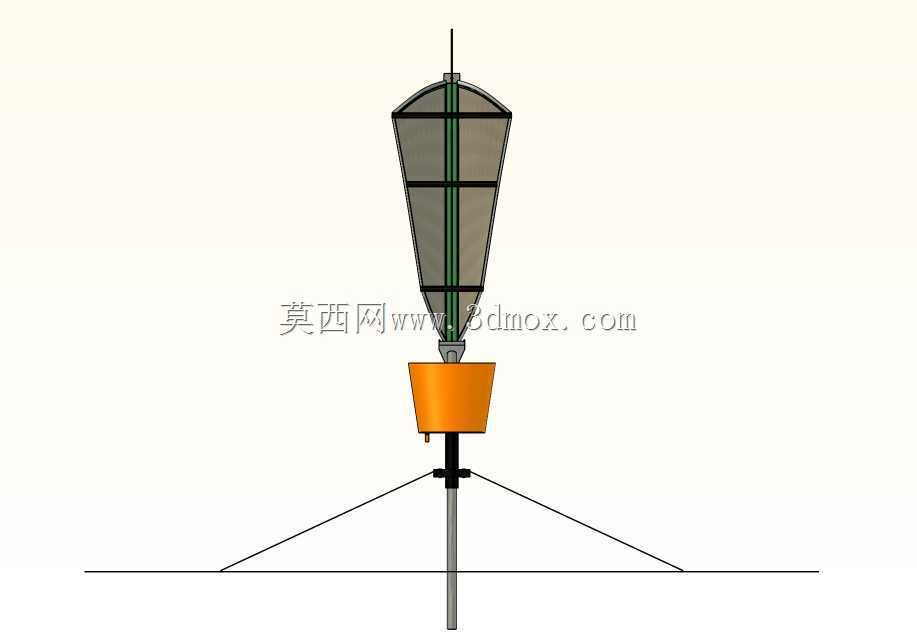

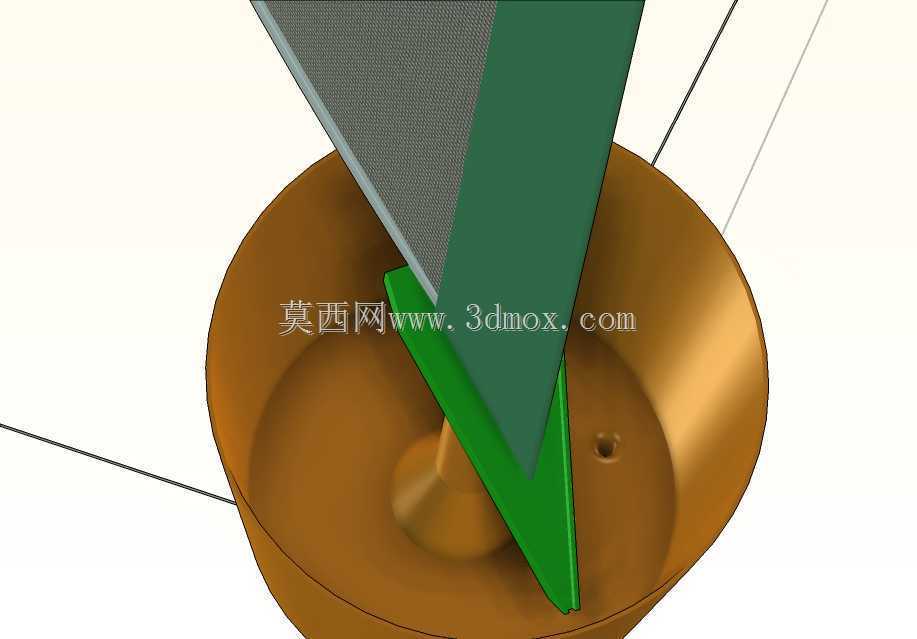

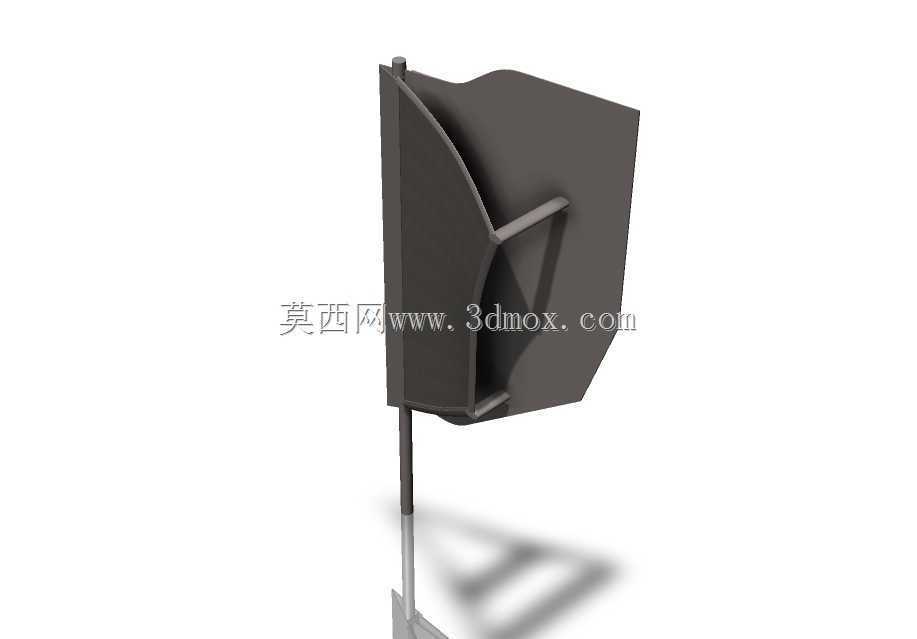

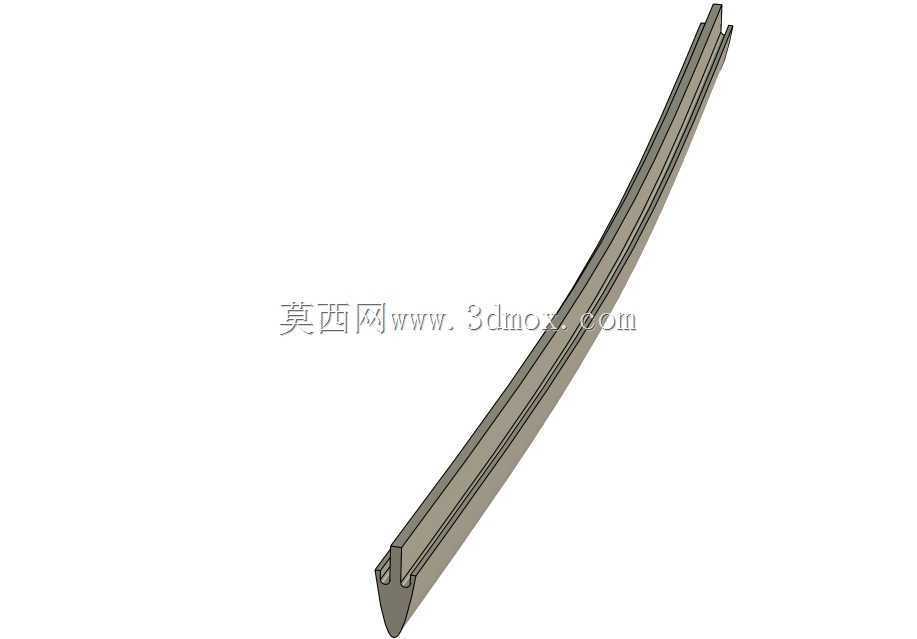

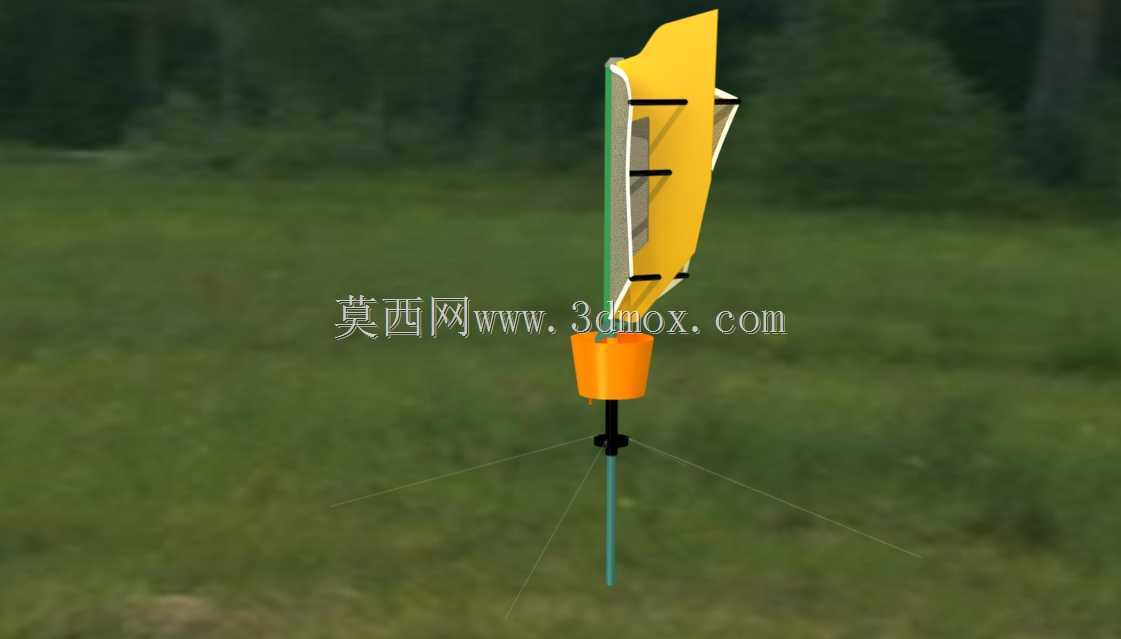

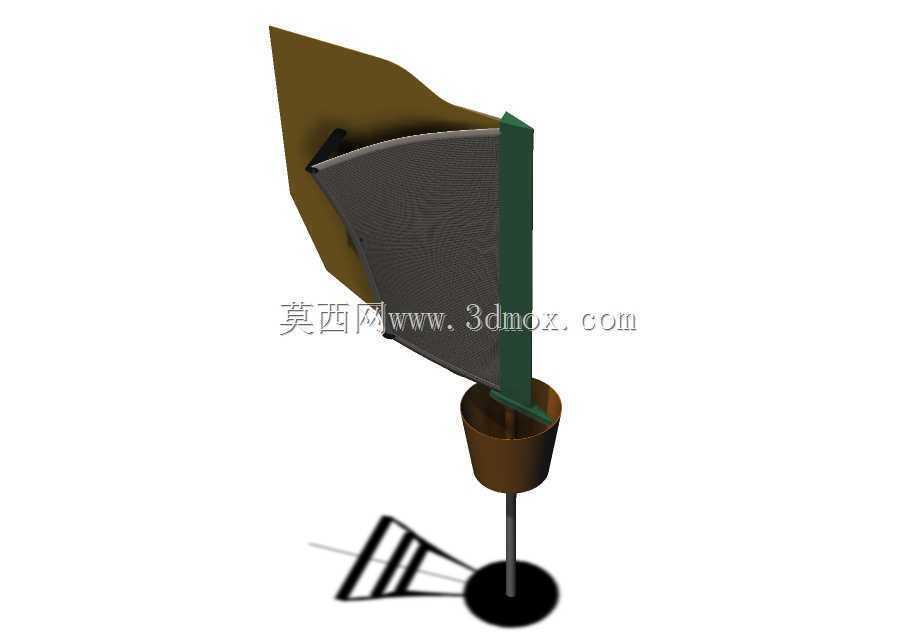

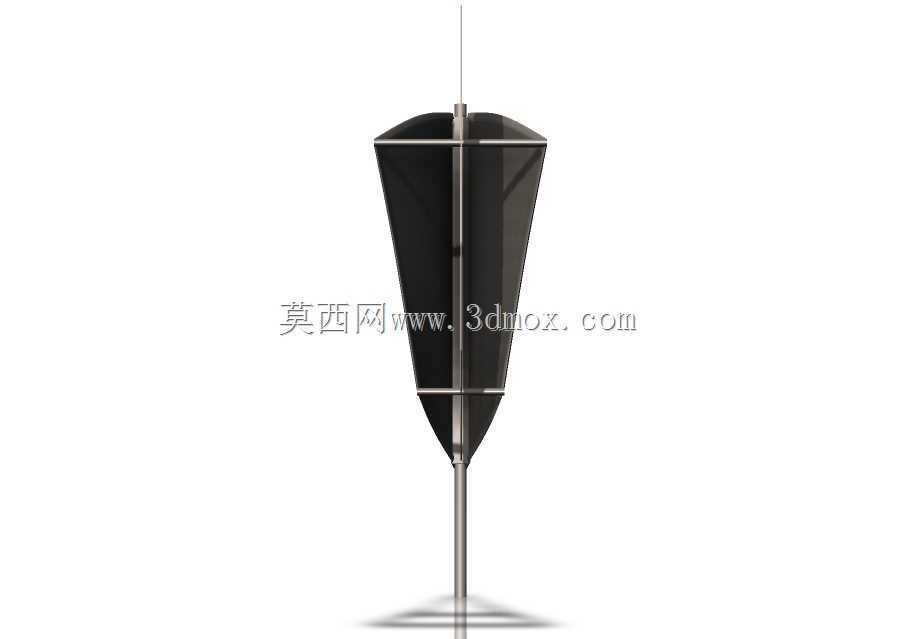

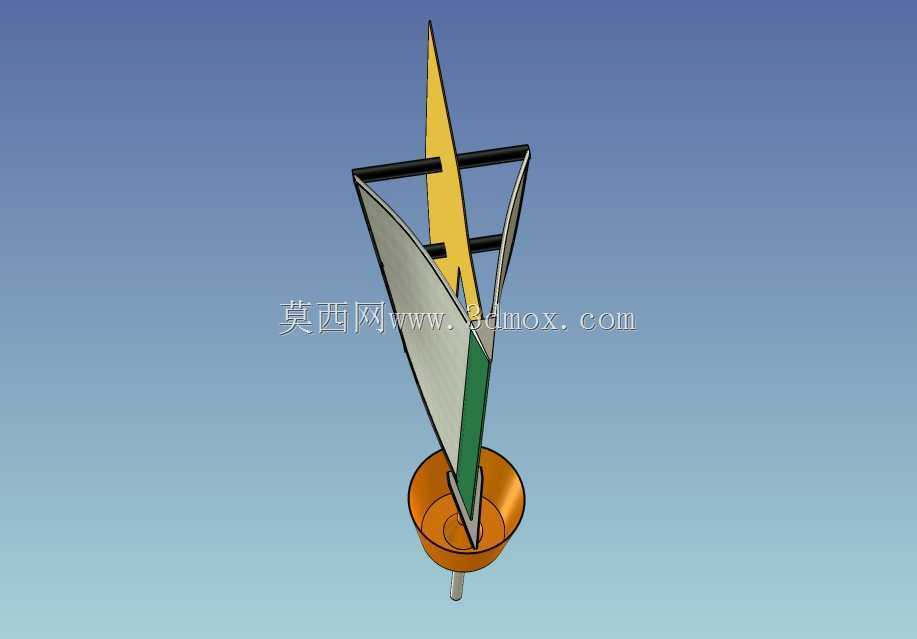

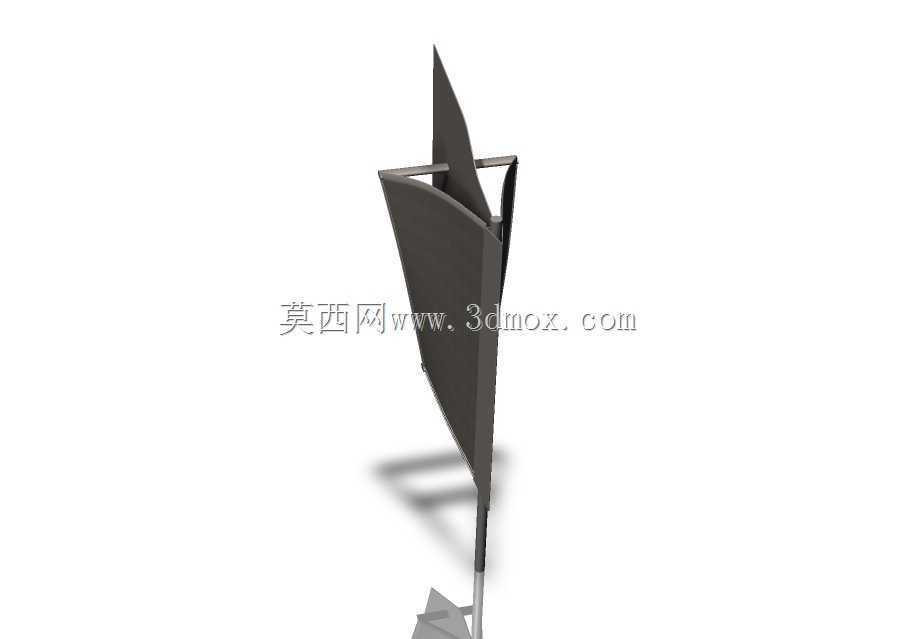

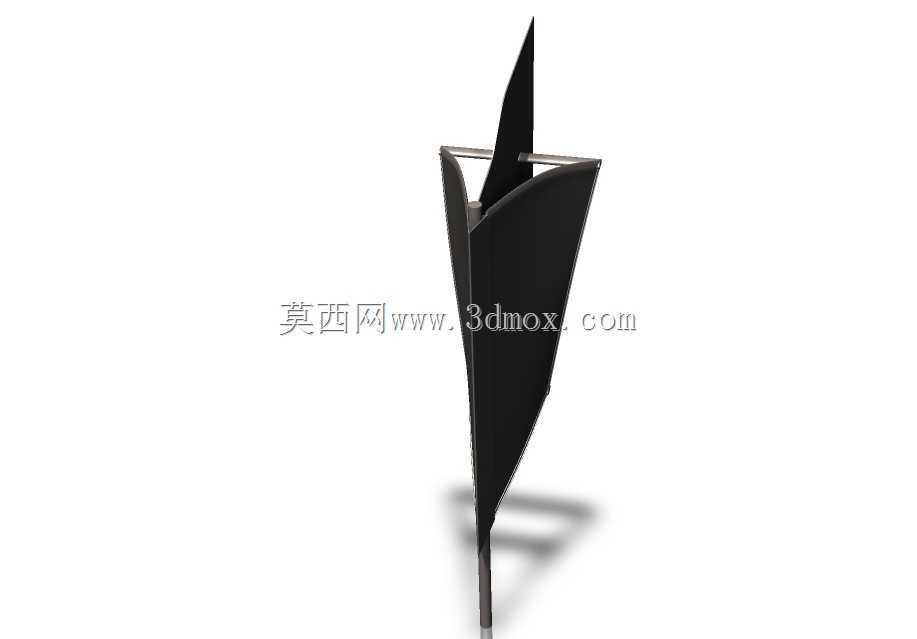

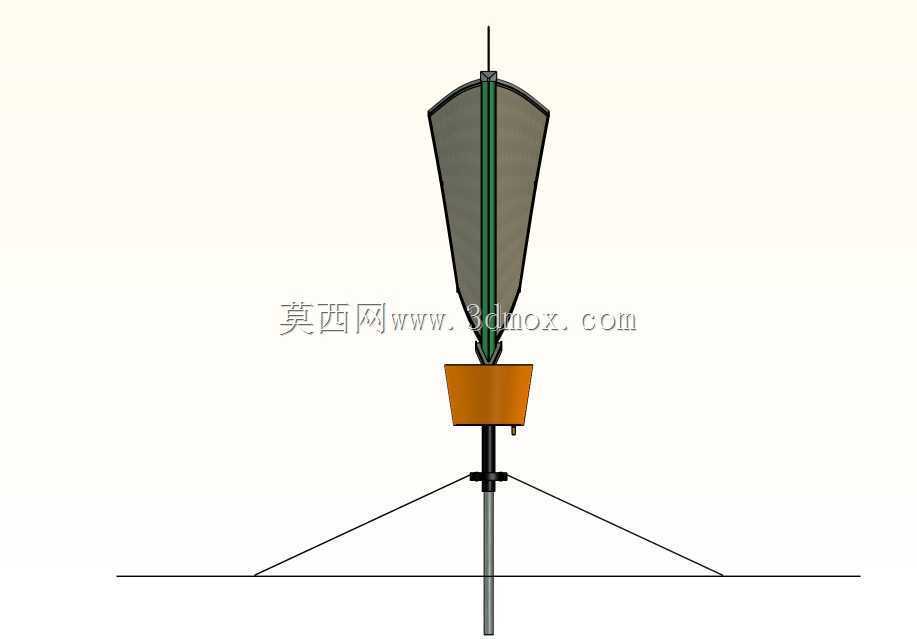

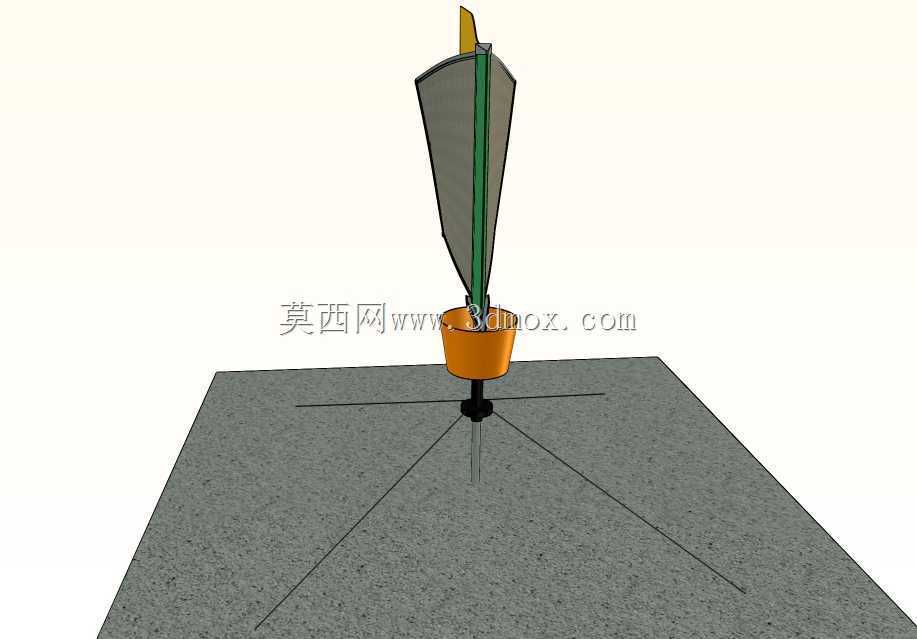

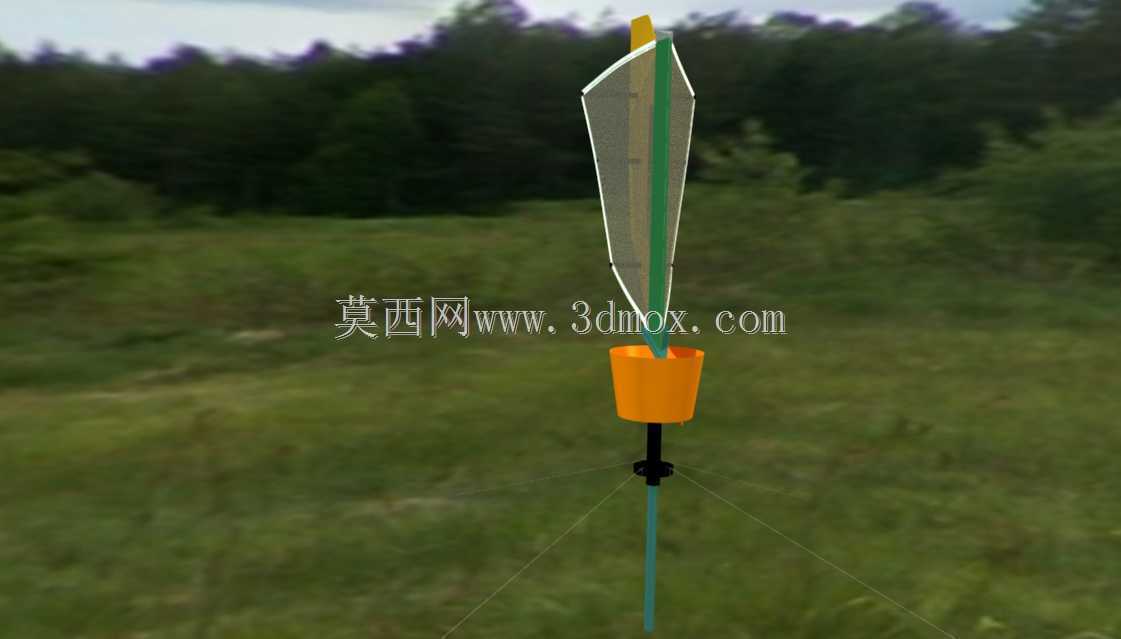

该风向标装置的核心功能是实时指示户外环境的气流来向，常被部署在小型气象观测站点、农业种植园区、户外作业场地、通航临时起降点以及厂区通风评估点位，为现场作业人员判断风况变化提供直观的目视参考，也可作为风动景观装置适配郊野公园、露营场地的场景布置需求。装置采用立轴回转支承结构，底部为细长的固定插杆，可直接插入松软土层完成固定，也可搭配膨胀法兰固定在混凝土基座顶面，安装时仅需保证立轴与水平面垂直即可，无需额外校准工序，插杆的外露长度可根据现场植被高度灵活裁切，不会干扰上部回转组件的正常动作。上部回转组件包含橙色配重基座、垂直立轴以及蝶形尾翼三个核心部分，配重基座采用下窄上宽的锥台结构，既可以降低整体回转部分的重心，提升风阻作用下的转动稳定性，也能避免雨水在基座表面积聚造成锈蚀；垂直立轴采用低摩擦回转副设计，在微风环境下即可顺畅转动，无卡滞死角。尾翼部分采用对称式蝶形分片结构，翼面沿立轴垂直方向布置，翼片表面做了切分处理，气流作用在翼面时会产生不对称的推力差，推动整个回转组件绕立轴转动，直到尾翼平面与气流方向平行，此时尾翼指向即为风的去向，反向即可判定来风方向。设计过程中优先考虑了户外长期使用的可靠性，翼片与立轴的连接点采用多点位卡扣固定，无需额外紧固件即可完成装配，翼面采用轻质耐候材料制作，整体转动惯量被控制在较低区间，面对阵风变化时可以快速响应，不会出现过转或者摆动幅度过大的问题。配重基座与立轴的连接位置做了轴肩定位，装配时可以直接卡入到位，不需要反复调整同轴度，下部插杆与基座采用过盈配合连接，承受侧向风力时不会出现松脱。整个装置的回转边界以立轴为中心，尾翼展开的回转直径控制在合理范围，安装时只需预留出对应半径的无遮挡空间，避开周边高大灌木或者建构筑物的气流扰流区，即可保证风向指示的准确性。翼片的分片结构除了提升风动响应灵敏度之外，还可以在强风环境下泄除部分风压，避免整体结构受力过大出现弯折损坏，长期户外使用过程中，仅需定期清理立轴回转缝隙处的积尘即可，日常维护工作量极低。
