机加工定位夹紧用V型块夹具设计

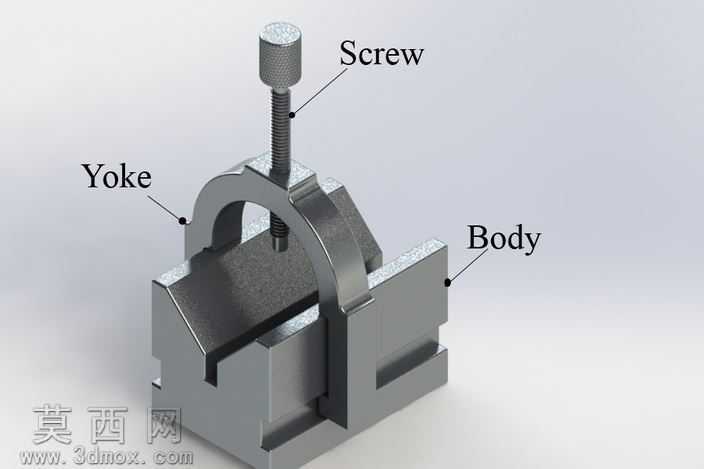

本作品为机加工场景常用的V型定位夹紧夹具，整体采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械加工工装的设计规范，对各组成部件的配合公差、装配关系进行了完整的参数化定义，确保模型可直接对接后续的工程图导出、结构仿真验证等工作流程。模型整体分为三个核心组成部分，分别为V型基座本体、拱形夹具体、夹紧螺杆，各部件建模时均采用实体特征堆叠的建模逻辑，通过拉伸、切除、旋转、倒角、螺纹扫描等基础特征完成细节构建，未使用冗余的面片特征，保证模型的可编辑性与参数可调整性。渲染阶段采用金属哑光材质模拟铸铁工装的真实质感，对基座的V型定位面、夹具体的配合面、螺杆的螺纹面分别赋予不同粗糙度的材质参数，通过三点布光方案突出结构的棱角与装配关系，清晰展现各部件的连接逻辑与功能分区。结构设计上，基座本体设置90度夹角的V型定位槽，可适配不同直径的轴类零件外圆定位，槽底预留排屑空隙避免加工切屑堆积影响定位精度；拱形夹具体跨装在基座两侧的导向槽内，可沿垂直方向上下滑动适配不同装夹高度的工件；顶部夹紧螺杆采用梯形螺纹传动，螺杆顶端设置滚花旋钮，无需额外工具即可手动完成夹紧操作，螺杆底端做圆弧收头处理，避免夹紧时刮伤工件表面。设计思路围绕通用工装的实用性展开，在保证装夹刚性的前提下尽可能简化结构，减少不必要的加工工序，整体零件数量少、装配逻辑简单，既可以用于钳工划线、钻孔等轻型加工场景的工件固定，也可作为教学案例帮助初学者理解定位夹紧机构的工作原理，建模过程中对所有活动部件的运动行程做了限位约束，可直接用于运动仿真演示夹紧动作的完整流程，直观展示V型块自动对中定位、螺旋夹紧的核心功能特点。
