机加工夹紧用V型块夹具结构设计

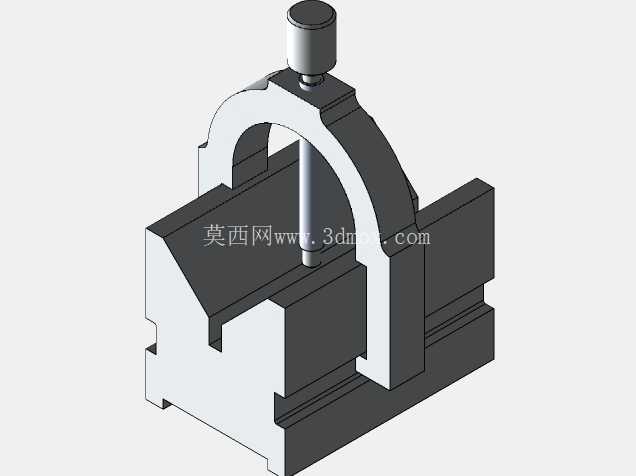

在轴类、套类回转体零件的铣削、钻削、磨削工序中，工件的同轴度、圆柱度形位公差控制，很大程度依赖装夹定位元件的精度，这款V型夹紧块正是针对这类加工场景设计的定位夹紧一体化工装。不同于普通固定式V型铁仅能实现定位、需要额外配合压板压紧的结构，这款V型块将定位基体、拱形压架、顶紧螺杆整合为一体，无需额外搭配装夹附件，就能完成回转体工件的定位与夹紧动作，在小型零件批量加工、工装台临时装夹场景中，能大幅减少装夹辅助时间。

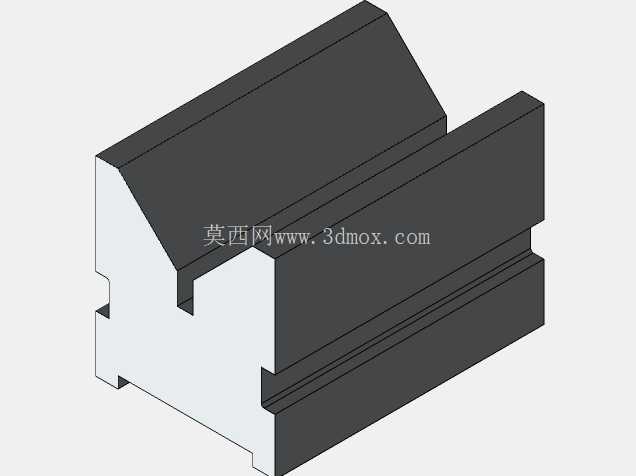

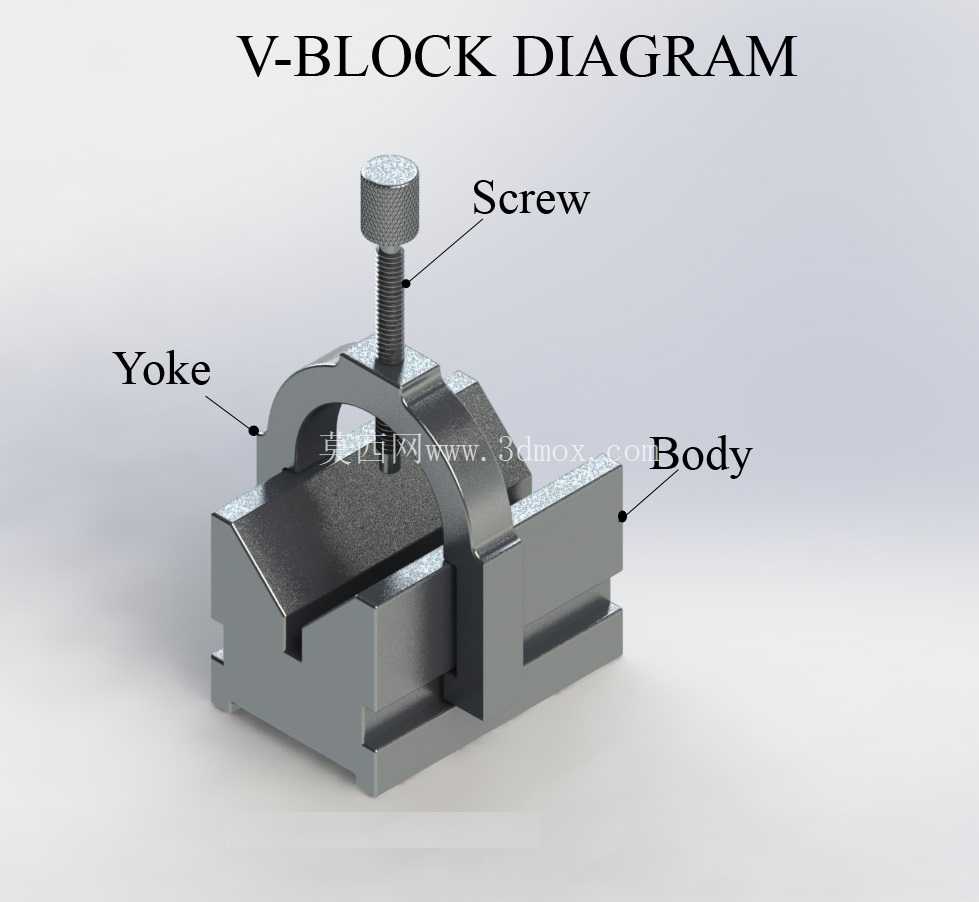

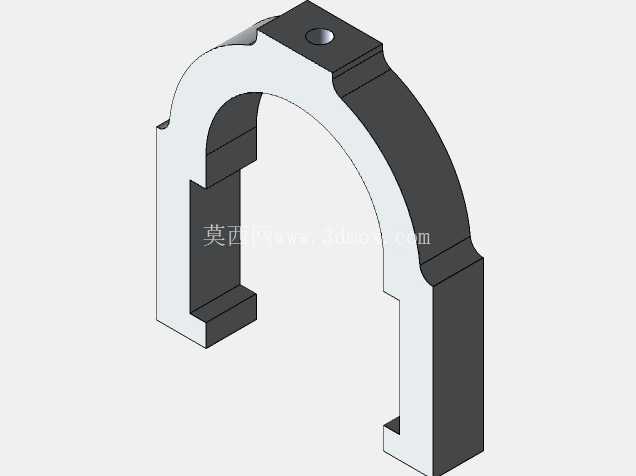

从结构功能来看，底部的基体是整个工装的核心承载件，基体上加工出90度夹角的V型定位面，V型面的直线度、夹角对称度直接决定工件的定位精度，设计时V型面的开口尺寸覆盖常规小型轴类零件的直径范围，可适配直径在适配区间内的光轴、台阶轴、带局部平面的回转类零件；基体底部加工有与机床工作台T型槽匹配的安装定位边，安装时可直接嵌入工作台槽内限制横向窜动，也可通过压板从基体两侧的压紧平面将整个工装固定在机床工作台上，安装边界预留了足够的螺栓穿设空间，不会与压架、螺杆的运动行程产生干涉。拱形的轭架跨设在V型槽上方，两端与基体两侧的导向槽配合，可沿垂直方向上下浮动，避免压架开合时与工件表面产生剐蹭；顶部的压紧螺杆采用细牙螺纹传动，旋动顶部的滚花旋钮时，螺杆下端可平稳压合在工件表面，细牙螺纹的自锁特性可保证加工过程中受切削力冲击时夹紧力不会松弛，滚花旋钮的外径设计符合人工手动旋紧的施力尺寸，无需借助扳手即可完成可靠夹紧，针对小切削力的精加工工序，手动施力的夹紧力完全可满足装夹刚度要求。

设计过程中需要重点考量几个工程细节：首先是V型定位面的硬度处理，为避免长期装夹工件造成V型面磕碰、磨损导致定位精度下降，基体的V型工作面需要做局部淬火处理，硬度控制在合理区间，既保证工作面的耐磨性，也避免硬度过高导致工件表面被压伤；其次是压架与基体的配合间隙，间隙过大会导致压紧时压架偏斜，造成工件夹紧后轴线偏移，间隙过小则会导致压架滑动卡滞，开合不畅，设计时配合公差选用小间隙滑配，同时在配合面预留润滑脂存储槽，长期使用也不会出现卡滞问题；另外螺杆下端的压头采用圆弧面设计，与工件外圆接触时为线接触过渡，不会在工件已加工表面压出明显压痕，对于表面质量要求高的精加工零件，还可在压头处加装铜质软垫，进一步避免装夹损伤。

实际生产场景中，这类V型块常应用在台式钻床、小型铣床、工具磨床的工作台上，用于完成轴类零件的径向孔钻削、键槽铣削、外圆局部磨削等工序，相比三爪卡盘装夹，V型块定位的同轴度找正更便捷，工件装夹拆卸速度更快，针对长度较短的小型轴类零件，单组V型块即可完成装夹，长度较长的工件可成对使用两组V型块支撑定位，适配不同长度工件的装夹需求。在工装校验环节，可将V型块固定在检验平台上，配合百分表检测V型面的对称度、平行度误差，定期对磨损的工作面进行修磨，即可长期保持工装的定位精度，整体结构没有易损的复杂传动件，维护成本极低，是机械加工车间、工装维修工位必备的通用定位夹紧工装。
