车载iPhone固定支架结构设计方案

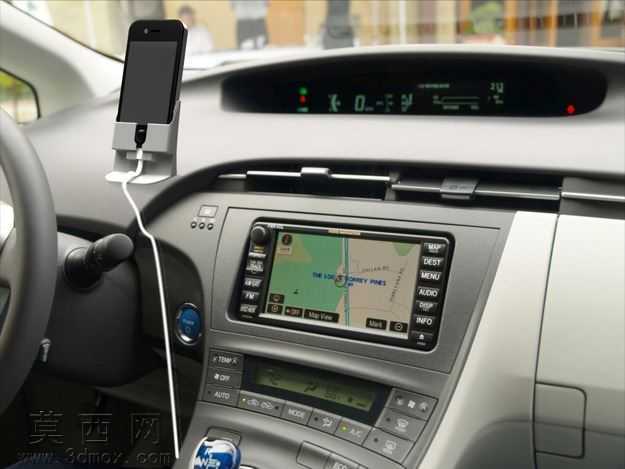

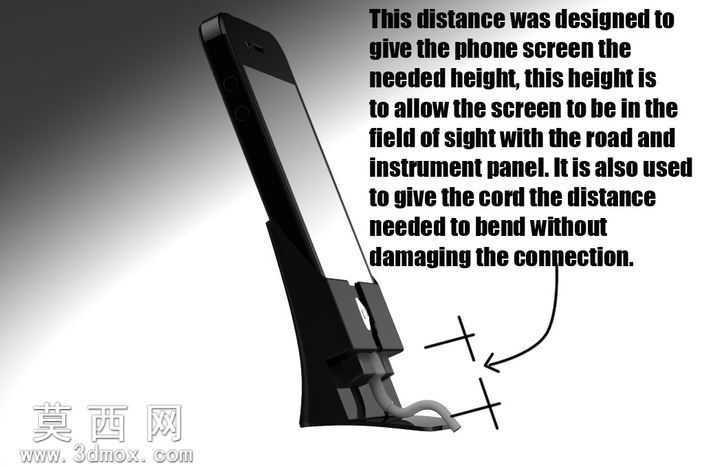

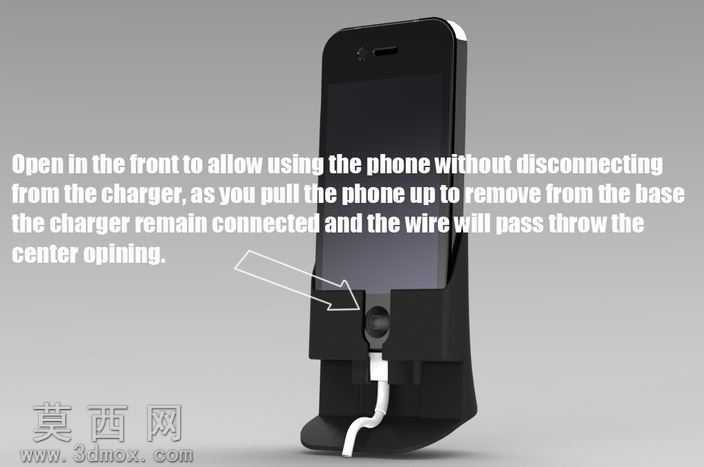

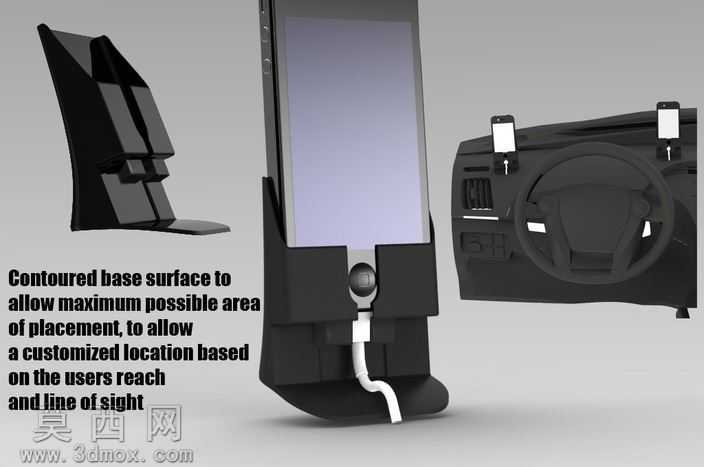

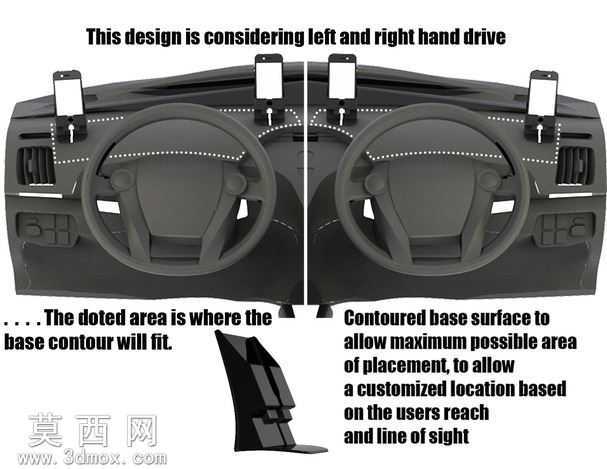

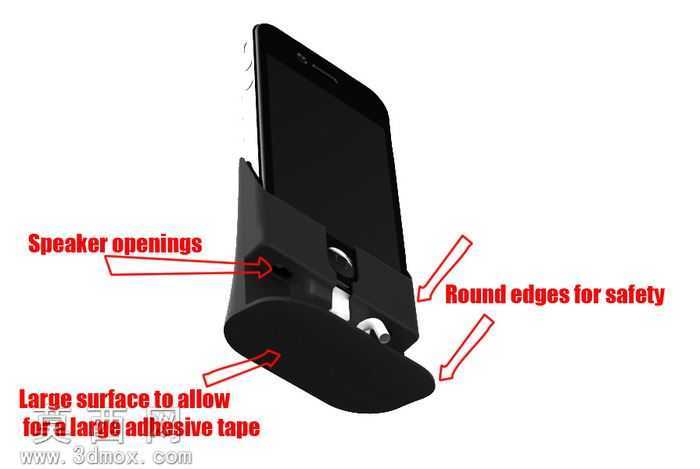

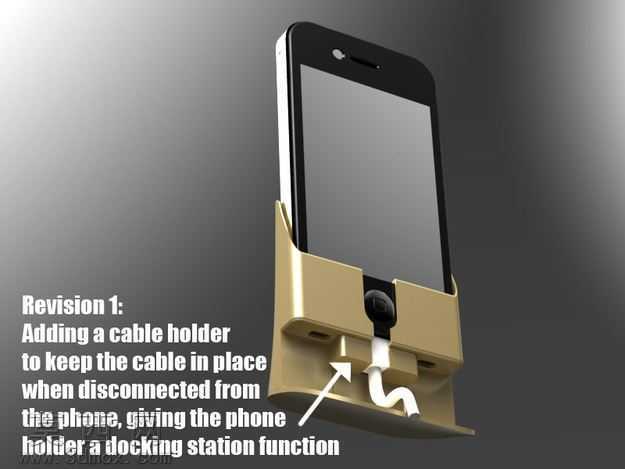

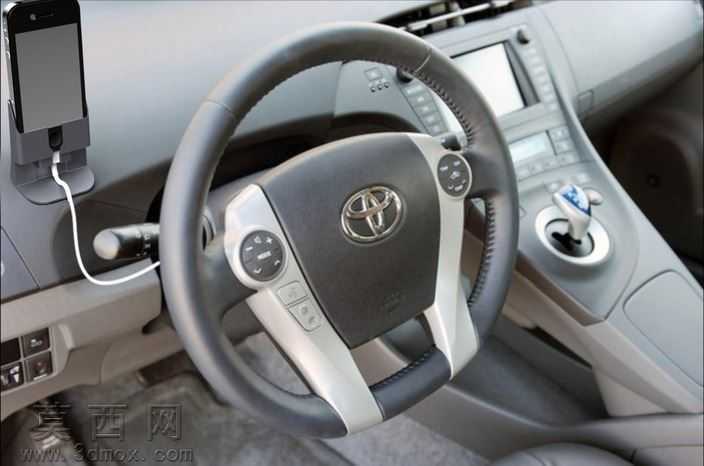

本作品为适配车载使用场景的iPhone固定支架三维设计，建模阶段采用Rhino完成整体曲面与实体结构搭建，首先围绕车载中控台的安装适配性展开基准定位，参考汽车仪表台靠近方向盘侧的平整区域轮廓，确定支架底座的贴合弧度，确保底座放置后不会遮挡驾驶视线、不干扰方向盘与中控按键的正常操作。建模过程中优先处理底座的配重与防滑结构，底座底部预留防滑胶垫的安装槽位，边缘做圆角过渡处理，避免尖锐棱角在车辆行驶晃动中产生磕碰风险。支架的手机夹持部分采用适配iPhone机身厚度的卡槽结构，卡槽内侧预留软质缓冲层的安装空间，防止夹持过程中刮花手机边框与后盖，同时在卡槽底部预留充电线材的穿线孔位，匹配iPhone原装充电线的接口尺寸，实现支架固定状态下的充电功能，线材走线槽从夹持部位延伸至底座侧方，避免线材杂乱缠绕影响驾驶操作。设计阶段充分考虑不同使用习惯的适配性，优化支架的支撑轮廓，调整夹持角度的可调节范围，既适配左舵车型的驾驶位使用视角，也能满足右舵车型的安装使用需求，支架整体造型简约流畅，与汽车中控内饰的风格保持协调，没有多余的突兀结构。渲染阶段采用哑光塑料材质模拟支架主体的质感，搭配局部软胶材质的纹理表现，还原真实产品的材质触感，场景搭建参考家用轿车的真实中控环境，将支架放置在仪表台对应位置，搭配iPhone模型与充电线材，完整呈现产品安装使用后的实际效果，结构上所有连接部位做加强筋处理，提升支架整体的结构强度，应对车辆行驶过程中的颠簸晃动，保证手机固定的稳定性，同时兼顾取放手机的操作便捷性，单手即可完成手机的取放动作，适配驾驶场景下的快速操作需求。
