齿轮传动调节机构三维设计作品

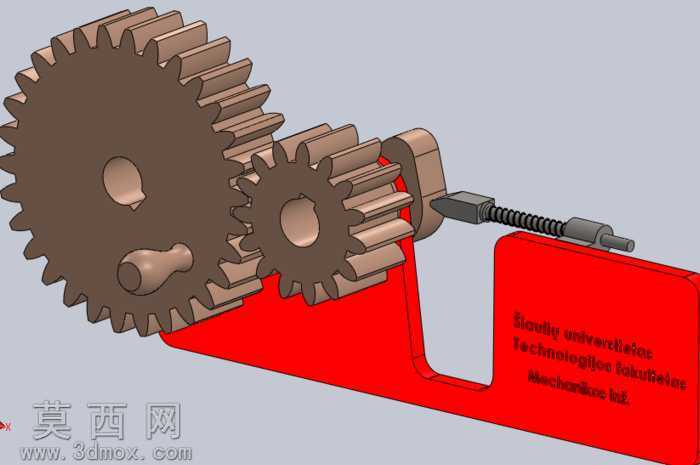

本作品为齿轮传动调节机构的三维建模成果，建模过程依托三维设计软件完成，整体采用自底向上的装配建模思路，先逐一完成单个零件的参数化建模，再按照实际装配约束关系完成整体机构的拼接。首先针对核心的两个直齿圆柱齿轮，建模时严格按照标准渐开线齿廓参数绘制齿形草图，通过拉伸凸台生成齿轮基体，再对轴孔、定位凹坑等细节结构进行切除处理，保证齿形啮合的参数精度，避免后续装配出现干涉问题。其次完成调节端的螺杆、弹簧、压块组件建模，螺杆采用螺旋线扫描生成螺纹结构，弹簧通过螺旋线扫描路径配合圆形截面完成实体构建，还原弹簧的可压缩形变特性，压块与齿轮轴端的配合面做了贴合度处理，保证调节动作的顺畅性。承载基座采用钣金风格的红色实体建模，对基座的弯折过渡处做了圆角处理，避免尖锐棱角，同时在基座表面添加了蚀刻文字的外观效果，提升模型的真实感。材质与渲染环节，为齿轮零件赋予了棕褐色金属材质，模拟调质处理后的钢材表面质感，调节螺杆、弹簧赋予银灰色金属材质，还原标准五金件的外观特征，基座赋予亮红色烤漆材质，区分不同功能部件的视觉层次，渲染时采用柔和的环境光搭配定向补光，清晰展现齿轮啮合的齿缝细节、弹簧的螺旋纹理以及各零件的装配关系。结构设计上，该机构通过大小齿轮的啮合传动实现转速与扭矩的转换，侧方的弹簧压杆组件可对齿轮轴施加轴向预紧力，消除齿轮啮合的侧隙，减少传动过程中的回程误差，手动扳动大齿轮上的手柄即可驱动小齿轮转动，同时可通过调节压杆的旋入深度调整预紧力大小，适配不同的传动负载需求。建模过程中对所有活动部件进行了干涉检查，确保齿轮转动、压杆伸缩过程中无零件碰撞，各配合面的间隙控制在合理范围内，既还原了机构的实际功能逻辑，也保证了模型的可制造性参考价值。
