多磁盘式摩托车离合器结构设计

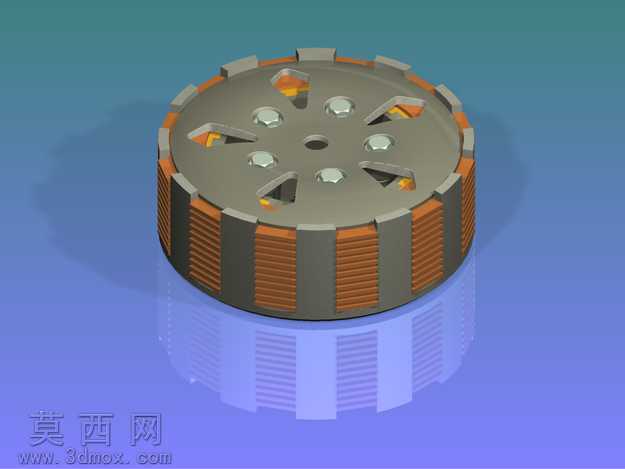

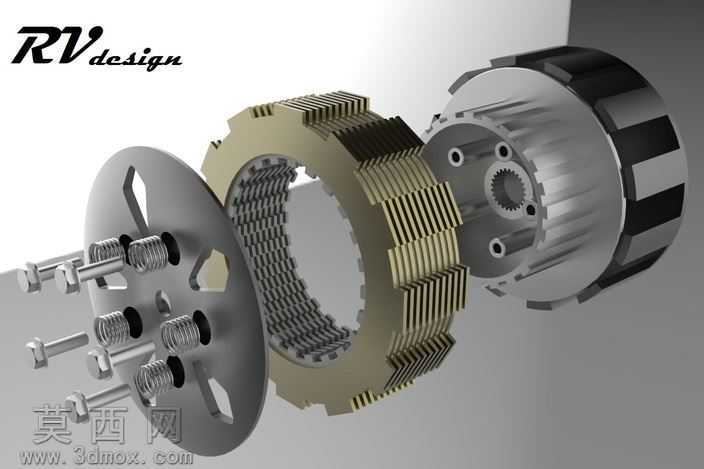

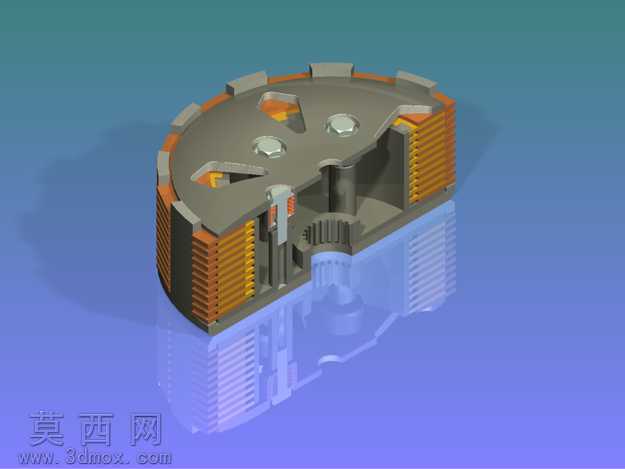

本作品为多磁盘摩托车离合器的三维结构设计，建模阶段采用参数化特征建模思路，先完成核心传动毂体的基准轴、基准面搭建，以花键齿形为核心定位特征，逐一生成内毂的内花键齿槽、外毂的外卡槽结构，保证齿形参数与摩托车动力输出轴的配合精度，避免传动过程中出现旷量。摩擦片组采用阵列特征完成叠片排布，每片摩擦片的表面沟槽、钢片的定位凸耳均按照实际湿式离合器的摩擦散热需求设计，通过装配约束将主动摩擦片与外毂卡槽配合、从动钢片与内毂花键配合，还原多片叠合的真实装配关系。压盘部分的建模重点在于弹簧安装孔、螺栓过孔的位置度约束，六组压紧弹簧采用等角度圆周阵列，保证压盘受力均匀，螺栓组件按照实际紧固件规格建模，还原螺栓头、螺纹段、弹簧垫圈的细节特征，确保装配干涉检查无异常。渲染阶段采用金属材质分层赋予，外毂壳体赋予哑光铸铝材质，添加细微的铸造颗粒纹理提升真实感，内毂与压盘采用调质钢材质，调整金属粗糙度与反射参数体现机加工表面的质感，摩擦片采用复合摩擦材料材质，表面添加细微的颗粒纹理区分于钢质零件，弹簧采用弹簧钢材质并做轻微的氧化发黑处理。场景布光采用三点布光法，主光源从斜上方投射突出离合器的分层结构轮廓，辅光源补光消除暗部死黑，添加环境反射贴图提升金属件的反射质感，最终渲染图采用爆炸视图呈现，清晰展示离合器从外毂、摩擦片组、压盘到紧固件的全部装配层级，直观呈现多磁盘离合器通过摩擦片压紧与分离实现动力通断的核心工作原理，设计过程中反复校验各零件的配合间隙，确保摩擦片行程、弹簧压紧力符合摩托车离合器的实际工况需求，整体模型结构完整，细节还原度高，可用于离合器结构原理演示、零部件选型参考等场景。
