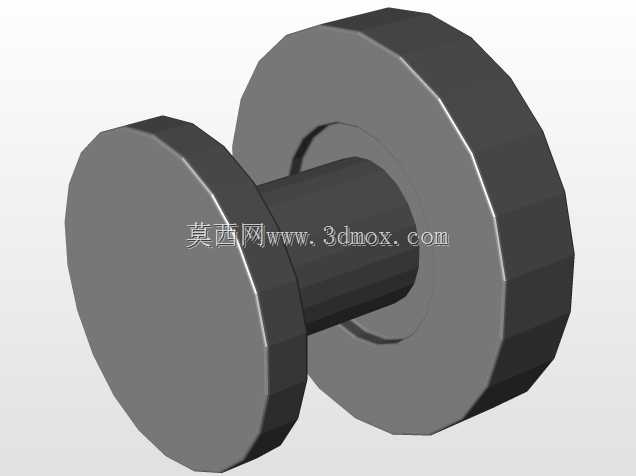

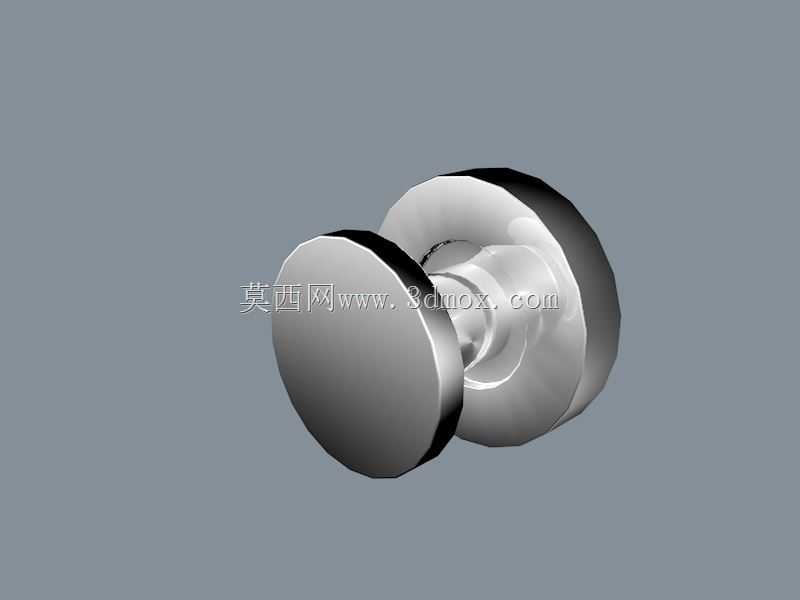

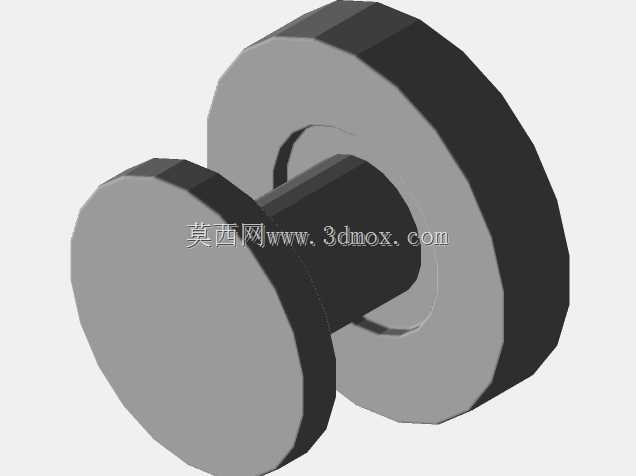

MAB30型圆盘式锁紧操作手柄结构

　　这类带圆盘按压端的锁紧手柄，常应用在工装夹具的快速锁止工位、小型检测设备的档位调节部位、以及非标自动化设备的手动调试操作端，区别于常见的星形把手、直杆式手柄，它的圆盘端面接触面积更大，操作人员在按压施力时不会产生局部硌手的问题，即便佩戴劳保手套操作也能稳定施加轴向推力，完成锁止或解锁动作。从结构设计逻辑来看，该手柄采用两段式同轴布局，一端为大直径扁平按压圆盘，圆盘边缘做了小尺寸圆角过渡，既避免锐边划伤操作人员，也能在加工时减少边缘崩料的概率，圆盘背面与中间连接轴做了圆弧过渡衔接，消除应力集中点，避免频繁施力后轴根部位出现断裂失效。中间的连接轴段做了阶梯变径设计，靠近圆盘侧的轴径更大，用于传递轴向推力，

　　靠近另一端锁止头的轴段做了缩径处理，可适配对应安装基座的通孔尺寸，安装时可直接穿过基座预留的安装孔，末端的锁止头做了环形凸缘结构，凸缘外径大于安装孔直径，既可以作为轴向安装的限位面，也能在锁止状态下卡入基座对应的卡槽内，承受周向的剪切力，避免手柄受外力转动时从安装孔脱出。在实际安装边界上，该手柄的轴向总长度适配厚度在10mm到25mm之间的安装板件，安装孔的推荐加工尺寸比中间缩径轴段大0.2mm到0.5mm，保证手柄可在孔内顺畅轴向滑动，不会出现卡滞问题；圆盘端的直径设计充分考虑了操作空间需求，在设备布局时，手柄安装位置周边预留的操作半径不需要过大，只要满足单手握持按压的空间即可，不会和周边的管线、其他操作件产生干涉。

　　从功能特性上看，该手柄没有多余的复杂结构，整体为一体式金属加工成型，表面做了哑光金属处理，不易残留油污和加工碎屑，在车间多油污、多粉尘的工况下也能长期稳定使用，不需要频繁维护保养；锁止头的环形凸缘端面做了平面度处理，锁止时和基座卡槽的贴合面接触均匀，不会出现局部应力过大导致的卡槽变形问题，长期反复使用后锁止精度依然能保持稳定。在不同的应用场景下，这类手柄可根据实际受力需求调整材质，常规工况下采用普通碳钢表面镀镍处理即可满足防锈和强度要求，在有腐蚀介质的工况下可更换为不锈钢材质，在需要轻量化的设备上也可采用高强度工程塑料加工，但核心的尺寸比例、阶梯轴结构、凸缘锁止的设计逻辑不需要做大幅调整，就能适配不同场景的使用需求。

　　设计这类手柄的时候，需要重点关注轴根过渡区域的圆角尺寸，圆角过小会导致应力集中系数过高，频繁承受冲击载荷时容易断裂，圆角过大会导致安装时轴段无法完全穿过安装孔，出现轴向装配间隙过大的问题；同时按压圆盘的平面度也需要控制在合理范围内，平面度过差会导致操作人员按压时受力不均，长期使用会出现轴段偏磨，导致手柄滑动卡滞。另外，锁止凸缘的厚度需要和基座卡槽的深度匹配，凸缘过厚会导致锁止时无法完全卡入卡槽，出现锁止松动的问题，凸缘过薄则会导致锁止后啮合面积不足，受较大外力时容易出现凸缘剪切断裂的失效情况。
