椭球头带法兰安装式握持操作手柄

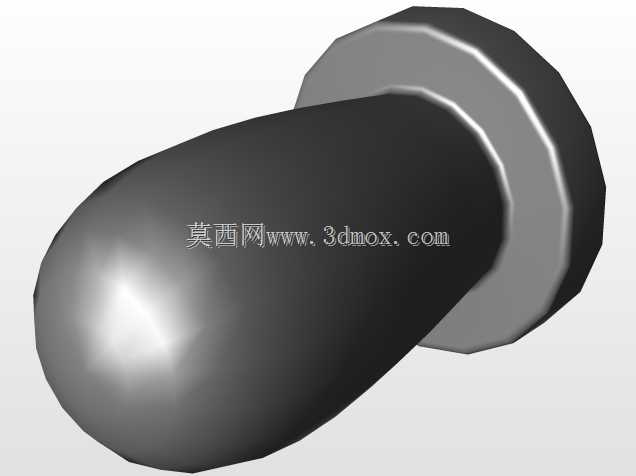

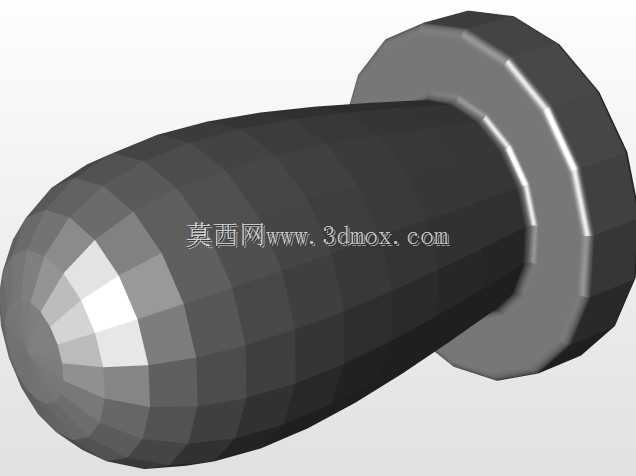

　　这类椭球头带法兰结构的握持手柄，是各类工业设备、工装夹具、检测工位上十分常见的手动操作部件，日常在工装夹具的锁紧工位、小型设备的调节端、检测治具的操作位都能见到这类结构的身影，和常见的直杆手柄、星形把手不同，椭球形的握持头完全贴合人手握持时的掌心曲面，操作人员在施加旋转力矩或者推拉作用力的时候，掌心受力均匀，不会出现棱边硌手的问题，哪怕是需要频繁操作的工位，长时间使用也不容易产生手部疲劳，适配手动操作频次较高的作业场景。从结构设计逻辑来看，这款手柄采用了分体式的功能分区设计，前端的椭球头部是主要的握持施力区域，表面做了顺滑的圆弧过渡，没有任何尖锐棱角，避免操作时剐蹭操作人员的手部或者相邻的设备管线；

　　中部的缩颈段一方面是衔接握持头和安装法兰的过渡结构，另一方面也给操作人员的手指留出了握持的让位空间，当需要施加较大的旋转力矩时，手指可以卡在缩颈位置发力，不会出现打滑的问题；尾部的法兰盘是安装定位结构，法兰端面做了平整处理，安装时可以和被安装件的表面完全贴合，保证安装后的垂直度，避免手柄安装歪斜导致操作时受力不均，长期使用出现松动的问题。在实际安装适配层面，这类手柄的安装边界需要重点关注几个核心尺寸：首先是握持头的最大外径，这个尺寸决定了操作人员单手握持时的包覆性，外径过小会导致握持时受力集中，外径过大则会占用过多的安装空间，甚至和相邻的操作部件产生干涉；其次是法兰盘的外径和厚度，法兰盘的尺寸决定了安装时的接触面积，接触面积越大，

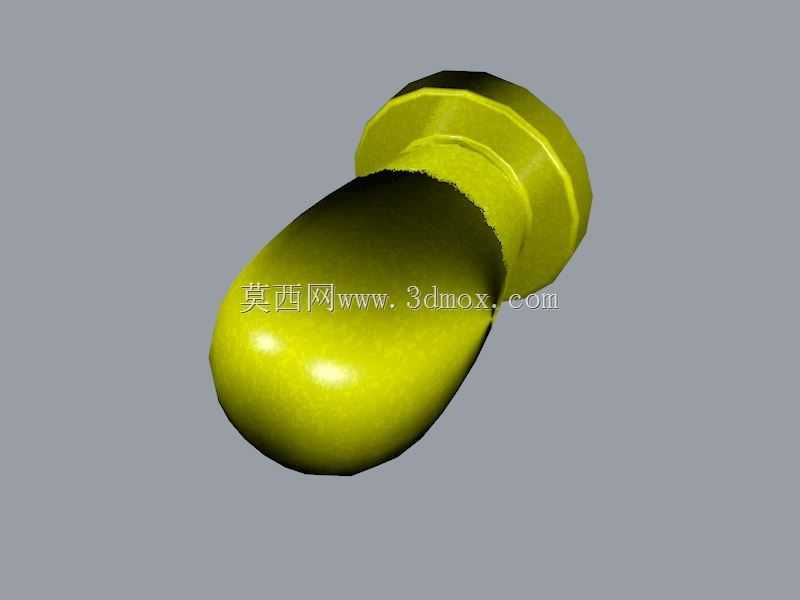

　　安装后的稳定性越好，承受较大推拉作用力的时候不容易出现安装座变形的问题；最后是安装段的配合尺寸，这类手柄通常采用螺纹连接或者过盈压装的方式固定在设备端，安装段的长度需要匹配被安装件的壁厚，保证安装后不会出现突出过长或者拧入深度不足的问题。从应用场景的适配性来说，这类手柄既可以用在需要旋转锁紧的工位，比如工装夹具的快速锁紧、设备舱门的启闭锁紧、调节机构的位置锁定，也可以用在需要推拉操作的工位，比如小型滑移平台的手动移位、防护挡板的手动开合、治具的快速取放操作。和金属材质的手柄相比，这类表面做了亮色处理的手柄辨识度更高，在设备密集的车间环境里，操作人员可以快速定位到操作手柄的位置，减少误操作的概率；

　　同时光滑的外表面不容易积存油污和切削碎屑，日常清洁维护十分方便，适配机加工车间、装配生产线、检测实验室等不同的作业环境。在设计建模的过程中，需要重点处理几个曲面过渡的细节：椭球头部和缩颈段的衔接位置要做连续的圆角过渡，避免出现应力集中的问题，当手柄承受较大的侧向冲击力时，应力集中位置很容易出现断裂失效；缩颈段和法兰盘的衔接位置要做卸荷槽处理，安装时压紧力作用在法兰端面上，不会因为应力传导导致缩颈位置出现变形；法兰的安装端面要保证足够的平面度，避免安装后出现歪斜，导致操作时力的传导方向出现偏移。另外在实际选型使用的时候，还要考虑操作力的大小匹配，如果是需要施加较大力矩的锁紧工位，要选择握持头外径更大的规格，利用更大的力臂来降低操作人员的施力强度；如果是安装空间受限的紧凑工位，则可以选择握持头尺寸稍小的规格，在保证基本握持手感的前提下减少空间占用。这类手柄的结构没有多余的复杂设计，所有的结构特征都是围绕实际操作的便利性和安装的可靠性来设计，没有冗余的装饰性结构，完全服务于工业场景下的实用需求，不管是新设备的操作件配套，还是老旧设备的操作件更换，这类结构的手柄都能很好的适配使用需求。
