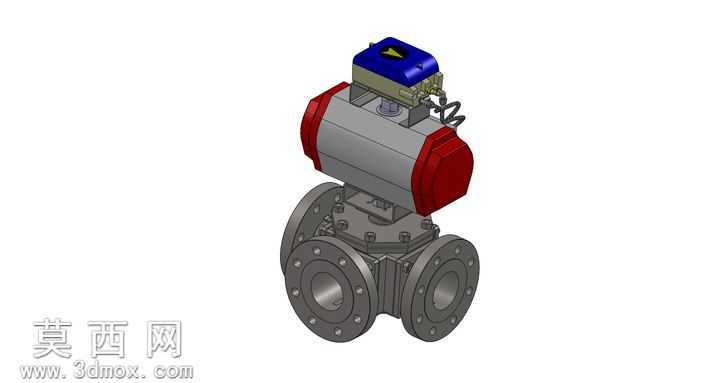

带气动执行器与旋转指示器的法兰三通阀

本作品为法兰连接式气动三通阀三维建模成果，建模过程围绕阀门的功能结构与装配逻辑展开，首先完成阀体主体的结构搭建：三通阀体采用等径法兰接口设计，三个法兰端均按照标准法兰参数建模，包含螺栓孔阵列、密封面凸台结构，阀体流道部分做平滑过渡处理，保证流体换向时的流道顺畅，阀体中腔设置阀杆安装孔与密封座定位槽，还原实际阀门的装配基准。其次完成气动执行机构的建模：执行器采用双活塞齿轮齿条式气动驱动结构，缸体部分做对称式建模，两端端盖设置气源接口凸台，内部预留活塞、齿轮齿条的装配空间，执行器与阀体之间通过支架连接，支架上设置定位销孔与螺栓过孔，保证驱动部件与阀体的同轴度装配要求。随后完成顶部旋转指示器的建模：指示器采用醒目的蓝色端盖设计，内部设置与阀杆联动的指示标识结构，可直观反馈阀门的通路换向状态，指示器与执行器上盖之间做密封配合结构，适配工业现场的防护需求。建模过程中对各部件的材质做了区分设置：阀体、法兰、螺栓等承压部件采用铸钢材质表现，表面做哑光金属质感处理，还原铸件的细微颗粒质感；气动执行器缸体采用铝合金材质，表面做银灰色氧化质感，两端端盖做红色烤漆材质区分，提升视觉辨识度；顶部指示器端盖采用蓝色工程塑料材质，密封件部分采用黑色橡胶材质，不同材质的光影参数经过反复调试，渲染后可清晰区分各功能部件。装配层面严格按照实际阀门的装配顺序做约束配合，阀杆与执行器输出轴做同轴配合，法兰密封面与阀体做贴合约束，所有运动部件预留合理的运动间隙，既还原真实产品的装配关系，也可直观展示阀门的换向动作逻辑，整体建模兼顾结构准确性与视觉表现力，可用于阀门产品的结构展示、装配教学以及方案演示场景。
