MPF300气动弹簧复位三通法兰球阀

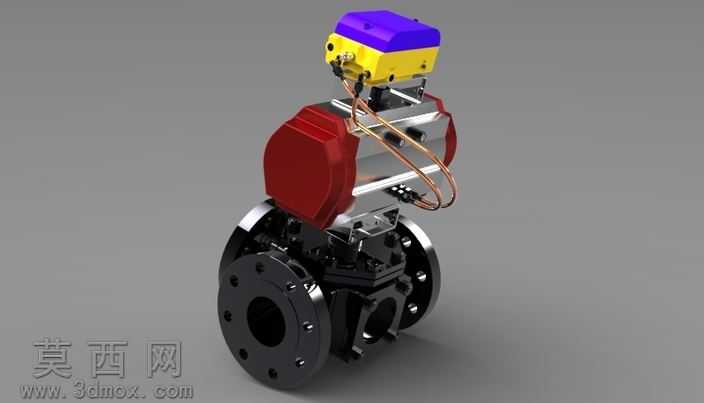

本模型为MPF300 4"300#规格93-1606型弹簧返回执行器配套三通法兰球阀，采用三维参数化建模完成全结构复刻，建模过程严格遵循工业阀门设计规范，对阀体、执行机构、气路管线、连接紧固件等所有部件进行1:1比例还原，无结构简化或特征遗漏。模型渲染阶段针对不同部件的材质特性做了精细化区分：阀体采用铸钢喷塑哑光黑材质，还原工业阀门的厚重金属质感，表面做了细微的磨砂颗粒处理，模拟实际铸件的表面肌理；气动执行器外壳分别采用亮面红、黄工程塑料与紫蓝色端盖材质，通过调整高光反射参数还原塑料壳体的光泽度，同时对执行器上的气路接口、接线端子做了细节刻画；连接执行器与阀体的金属支架采用镀铬亮面金属材质，铜质气路管线还原了紫铜的金属色泽与弯折后的自然弧度，管线接头处的紧固卡套也做了细节建模，还原真实装配状态。结构设计上，该三通球阀采用法兰连接形式，法兰盘上的螺栓孔做了均匀阵列排布，完全匹配300磅级法兰的安装尺寸标准；弹簧复位执行器内置复位弹簧结构，可在断气状态下自动驱动阀芯复位到预设安全工位，实现管路的故障安全保护；气路采用铜管连接，走线布局贴合执行器外壳，符合实际气动阀门的布线规范，避免气路与运动部件产生干涉。建模过程中对阀芯的流道做了内部结构还原，可清晰展示三通阀的介质流向切换逻辑，阀体与执行器的连接支架采用高强度结构设计，保证执行器输出扭矩可稳定传递到阀芯，避免传动过程中出现形变。模型各部件均做了独立装配约束，可直观展示阀门的装配关系，也可通过隐藏外部壳体查看内部的弹簧、活塞、阀芯等核心传动结构，适用于工业管路系统的方案展示、阀门选型参考、气动控制系统的教学演示等场景，能够帮助设计人员快速理解弹簧复位气动三通阀的工作原理与结构组成。
