小型浸洗铝马枪产品浸洗罐结构设计

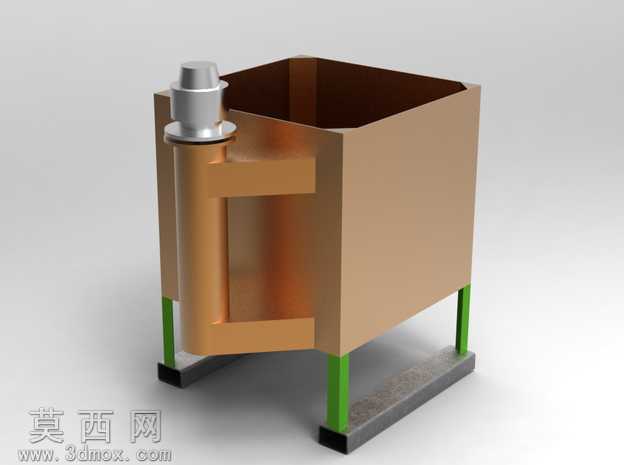

本浸洗罐三维模型采用Autodesk Inventor完成全参数化建模与效果渲染，整体围绕小型浸洗铝马枪产品的表面处理作业需求开展设计。建模过程中首先确定槽体核心功能尺寸，采用方形敞口槽体结构，槽体主体赋予哑光棕黄色金属材质，模拟工业浸洗槽常用的耐腐金属板材质感，槽壁做等厚处理，边角处采用圆角过渡设计，避免应力集中同时减少槽内药液残留死角。槽体顶部侧边集成药液循环过滤组件，组件上部设置黑灰配色的密封端盖结构，端盖做分层台阶造型，还原实际设备的泵体连接端结构，用于实现浸洗药液的循环、过滤与补液作业，保障槽内药液浓度均匀。槽体底部配套设计金属框架式支撑支架，支架采用银灰色金属方管型材搭建，框架做横纵双向加固设计，底部设置黑色防滑减震垫脚，垫脚采用耐磨橡胶材质，既可以抬高槽体高度适配人工操作的作业高度，也能避免槽体直接接触地面造成腐蚀，同时提升设备放置的稳定性。设计过程中充分考量浸洗作业的实际使用场景，敞口设计方便铝马枪工件的取放与浸洗操作，槽体内部预留足够的工件放置空间，侧边的泵体组件不占用槽内有效作业容积，整体结构紧凑无冗余设计。渲染阶段采用渐变青绿色背景突出设备主体，材质参数调整贴合实际工业设备的视觉质感，金属部件的反光度、粗糙度参数均参照真实耐腐工业板材设置，支架的金属冷色调与槽体的暖棕色调形成视觉区分，清晰展现各部件的装配关系与结构层次，模型完整还原了小型浸洗罐的全部核心结构，可直接用于表面处理工位的设备布局参考、结构优化设计以及作业流程模拟。
