交错轴啮合式Helisel斜齿轮组三维设计

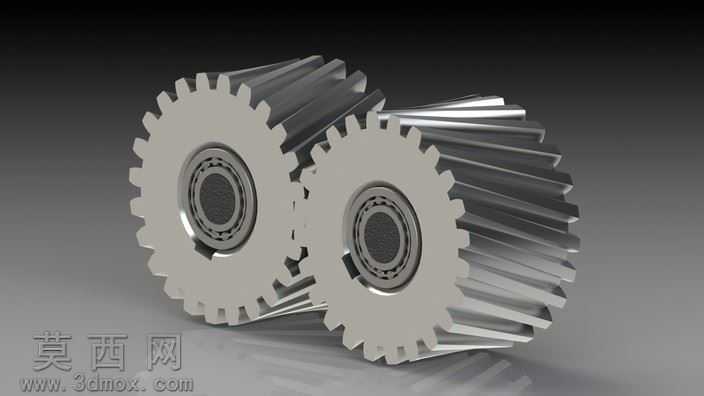

本作品为交错轴传动场景设计的Helisel斜齿轮组三维模型，建模阶段采用参数化设计逻辑，首先基于斜齿轮啮合原理推导齿廓螺旋线参数，通过渐开线方程生成精准的齿形轮廓，对齿顶高、齿根圆角、螺旋角等核心参数进行标准化校核，确保两个齿轮的齿距、模数、压力角完全匹配，避免传动过程中出现卡滞、干涉问题。模型完整还原了斜齿轮的轮齿倾斜排布结构，轮齿沿轴向呈规律螺旋分布，相比直齿轮可获得更大的啮合重合度，传动过程中轮齿逐步进入与退出啮合，能有效降低传动冲击与运行噪音，提升重载工况下的承载能力。建模过程中同步构建了齿轮中心的轴承安装位结构，对安装孔的同轴度、轴承配合面的公差预留进行了细节处理，可直接适配标准滚动轴承的装配需求，无需二次修改结构。渲染阶段采用金属材质表现方案，轮齿工作面赋予高抛光合金钢材质，通过调整粗糙度、金属度参数还原机加工后的金属光泽质感，齿轮基体部分做细微的磨砂质感区分，搭配深灰渐变背景突出齿轮的结构轮廓，通过三点布光方案凸显轮齿的螺旋走向与啮合细节，光影过渡自然，清晰展现齿面的加工纹理与结构特征。设计过程中充分考虑斜齿轮的实际应用特性，针对交错轴传动的安装角度进行了结构适配，两个齿轮的轴线呈对应夹角排布，啮合位置的齿面接触区域做了细节优化，可直观展示斜齿轮在交错轴传动场景下的运动状态，模型结构完整无破面，各部件层级清晰，可直接用于传动结构演示、装配模拟、工程方案展示等场景，也可作为机械设计教学中斜齿轮传动章节的可视化演示素材，帮助理解斜齿轮的啮合原理与结构特点。
