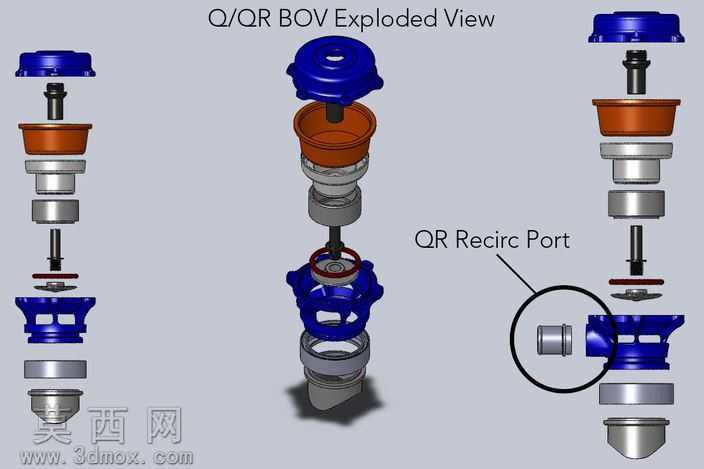

带循环接口的快拆式阀门爆炸结构展示

本作品为阀门的爆炸视图三维建模成果，完整呈现了该款阀门的全部组成构件与装配逻辑，建模过程严格遵循机械设计的尺寸配合规范，对每一处零件的公差配合关系都做了精准还原。建模阶段从核心的阀腔主体出发，依次构建顶部端盖、阀杆驱动组件、密封膜片、分层衬套、阀座底座以及QR循环接口等独立零件，每一个零件的倒角、卡槽、密封槽等细节特征都完整复刻，确保零件间的装配关系完全符合实际阀门的组装逻辑，不存在干涉错位的问题。材质渲染环节针对不同零件的实际材质做了区分处理：顶部端盖与阀腔主体采用深蓝色工程塑料材质，调整了材质的粗糙度与反光度，还原塑料壳体的哑光带细微反光的质感；中部的密封衬碗采用棕红色橡胶材质，添加了细微的橡胶颗粒纹理，凸显密封件的弹性特质；金属材质的阀杆、衬套、接口零件则做了金属镀铬的质感处理，调整高光反射参数还原金属件的光亮耐磨特性；底部密封垫采用深色橡胶材质，弱化反光表现密封件的贴合属性。爆炸视图的排布经过精心设计，三个不同角度的爆炸展示分别对应整体拆分、装配组合、局部放大的展示需求，零件沿阀门的中心装配轴线等距排布，清晰展现每一层零件的装配顺序，其中专门放大标注的QR循环接口，单独呈现了接口的插接结构与定位特征，直观展示该阀门的外接循环功能对应的结构设计。整体设计围绕阀门的易拆解维护需求展开，通过爆炸视图清晰呈现各零件的装配层级，让观看者可以快速理解阀门的工作原理：阀杆的上下行程带动密封组件实现通断控制，分层衬套起到导向与密封支撑作用，QR循环接口可实现流体的旁通循环功能，各零件间的卡扣、压合装配结构无需额外专用工具即可完成拆解维护，兼顾了密封性能与后期维护的便捷性，建模过程中对密封件的压缩量、金属件的配合间隙都做了符合行业规范的参数设置，确保模型可直接用于装配演示、结构教学以及后续的工程优化参考。
