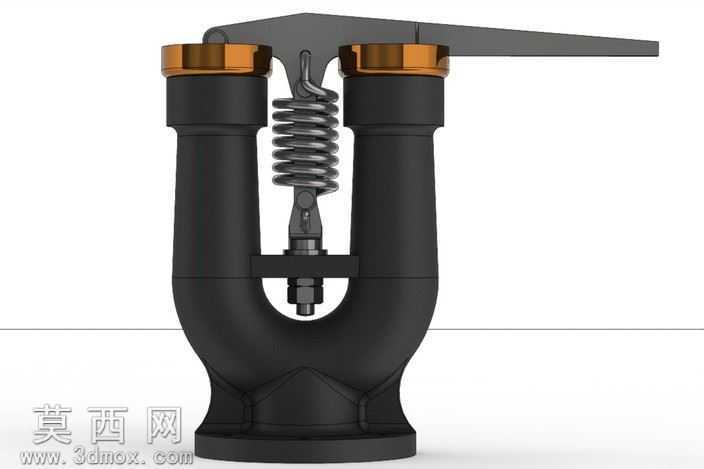

带手动扳把的弹簧加载式安全阀三维建模

本模型为弹簧加载式安全阀的完整三维建模成果，建模过程严格遵循机械设计规范与阀门类产品的结构逻辑，以SolidWorks为核心建模工具，采用自底向上与自顶向下结合的建模思路完成全零件构建与装配。首先从阀体主体入手，针对Y型分叉式的阀体流道结构，采用多段放样结合布尔运算的方式完成建模，精准还原进、出口流道的圆弧过渡结构，保证流道截面的连续性，同时对阀体底部的法兰连接端面、顶部的弹簧腔安装定位面做了精准的尺寸约束，确保各安装位的同轴度、平行度符合阀门装配的公差要求。针对核心的弹簧加载调节组件，采用螺旋扫描命令完成标准圆柱螺旋压缩弹簧的建模，对弹簧两端的磨平圈做了切除处理还原真实加工形态，弹簧上下端的弹簧座、调节螺杆、锁紧螺母均采用回转类特征建模，通过螺纹装饰线还原连接螺纹结构，同时对调节螺杆与弹簧上座的配合间隙、阀杆与导向套的滑动配合位做了合理的间隙预留，还原真实的装配运动逻辑。顶部的手动扳把结构采用钣金与实体结合的建模方式，扳把的铰接轴、挂钩结构均做了细节还原，可模拟手动扳动泄压的动作轨迹。材质与渲染阶段，针对阀体的铸铁材质，调配了带有细微磨砂颗粒质感的深灰黑色哑光材质，还原铸造阀体的表面质感；顶部的调节螺套采用抛光铜质金属材质，添加轻微的环境反射效果凸显金属光泽；弹簧部分采用发黑处理的弹簧钢材质，调整粗糙度参数还原弹簧表面的氧化层质感；扳把采用冲压钢板的哑光灰材质，区分不同零件的材质差异。渲染阶段采用三点布光方案，主光从侧上方打亮阀体主体结构，辅光补全弹簧腔内部的暗部细节，添加柔和的地面阴影增强模型的立体感，同时通过透明背景渲染突出模型本身的结构特征。建模过程中对所有运动部件做了装配体配合约束，阀杆可沿轴向做升降运动模拟阀门开启泄放、回座密封的动作，手动扳把可绕铰接轴转动模拟手动强制泄压的操作，各零件间不存在干涉问题，完整还原了弹簧加载式安全阀依靠弹簧力平衡介质压力、超压自动泄放、带手动紧急泄压的结构特点，可用于阀门结构教学、产品展示、装配模拟等场景。
