热加工生产作业工位集成装置三维设计

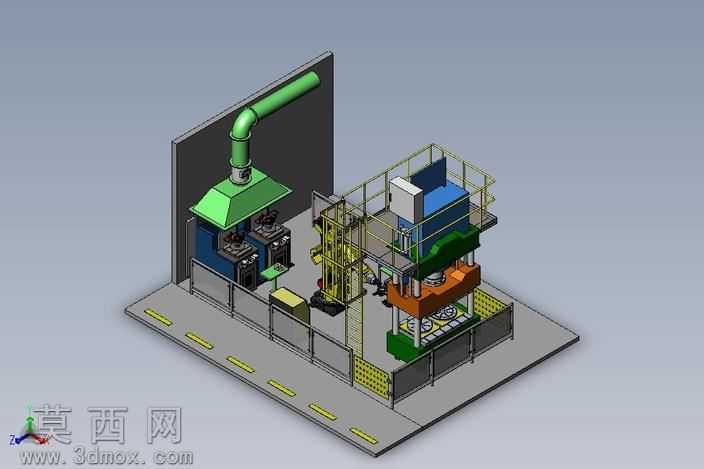

本模型采用SolidWorks完成全参数化三维建模，完整还原热加工生产作业工位的集成布局设计，整体建模过程严格遵循工业生产场景的实际尺寸比例，对每一处结构细节都做了精细化的特征还原。模型主体包含热加工主机设备、侧置排烟集气系统、双层操作检修平台、安全防护围栏、工位操作柜体、地面警示标线等核心组成部分，在建模阶段通过多实体配合、标准件库调用完成各部件的装配约束，所有连接结构、支撑构件都做了干涉检查，确保整体装配逻辑符合实际生产设备的安装规范。渲染阶段针对不同部件赋予了对应材质属性：排烟管道采用哑光绿色金属漆材质，还原工业通风管道的真实质感；设备主体机架采用深灰与藏蓝色工业烤漆材质，金属结构件添加了细微的磨砂纹理与边缘倒角反光效果，模拟真实机床设备的漆面质感；操作平台护栏采用明黄色安全警示配色，搭配镂空网格防护板的半透明材质效果，既还原防护结构的形态，也不会遮挡内部设备的结构展示；地面采用浅灰色水泥地坪材质，搭配黄色虚线警示标线，清晰划分工位作业区域与安全通道范围。结构设计上，排烟系统采用侧墙固定的悬臂式集气罩结构，管道弯折角度经过优化，可精准覆盖热加工工位的烟尘产生区域，保障作业区域的烟尘收集效果；双层操作平台设置了爬梯结构与周身防护围栏，平台高度匹配主机设备的检修点位，方便操作人员完成设备调试、日常维护与上下料操作；工位周边设置了独立的操作柜体与工具放置区域，整体布局兼顾生产操作的流畅性与安全防护要求，完整呈现了规范化热加工生产工位的设计思路，可作为工业车间布局规划、热加工工位环保改造方案的三维参考模型，也可用于生产安全培训、工业场景动画制作的素材使用。
