工业离心式通风机结构三维设计

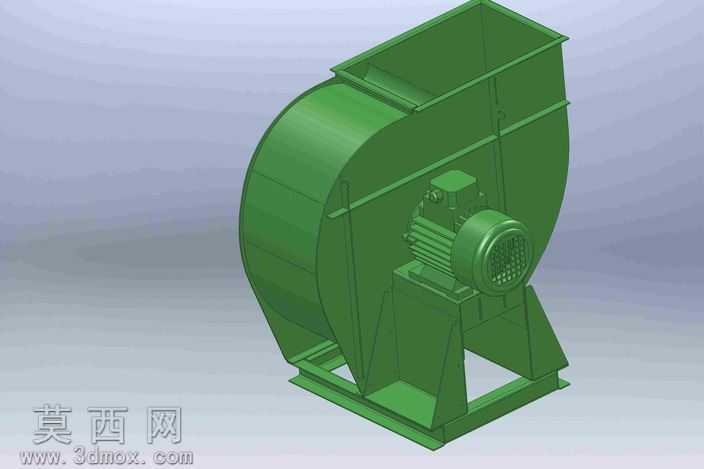

本作品为工业离心式通风机的完整三维建模成果，建模过程依托三维参数化设计思路完成，整体比例严格参照工业常用4-72系列离心通风机的实际尺寸比例搭建，保证模型结构还原度与工程参考价值。模型整体分为蜗壳壳体、叶轮腔体、驱动电机、安装机架四个核心功能模块，各模块之间的装配关系完全匹配实际设备的安装逻辑，可直观呈现设备的组装结构与空间布局。建模阶段针对蜗壳的螺旋型曲面采用放样与曲面缝合结合的方式构建，精准还原蜗壳从进风口到出风口的截面渐变特征，保证流道形态符合离心风机的气动设计逻辑，壳体的板材厚度、法兰翻边结构均做了细节还原，能够清晰呈现钣金壳体的加工特征。驱动电机部分采用参数化特征建模完成，依次构建了电机端盖、散热筋、接线盒、输出轴端、防护网罩等细节结构，散热筋的排布、防护网的网格形态均参考实际工业电机的外观特征制作，电机与蜗壳的连接支座做了一体化建模处理，还原了电机与风机主体的装配定位关系。底部安装机架采用型材焊接结构的建模思路，通过拉伸、切除特征构建机架的支撑腿、横向连接梁、安装固定脚板，机架的斜向加强筋结构完整呈现，保证机架支撑结构的力学合理性还原，各焊接位置的衔接过渡做了平滑处理，还原焊接机架的实际外观特征。模型渲染阶段统一赋予整机工业涂装常用的深绿色哑光金属漆材质，材质参数调整为适配工业设备的粗糙度与反光度，背景采用浅灰色渐变环境突出设备主体结构，通过等轴测视角的渲染呈现，可完整展示设备的正面、侧面与底部结构特征。整个建模过程遵循从整体轮廓到局部细节的设计逻辑，先搭建整机的空间定位基准，再依次完成各零部件的特征构建与虚拟装配，所有零部件之间无干涉问题，结构逻辑清晰，可作为工业通风设备结构认知、教学演示、方案设计参考的三维素材，能够帮助使用者直观理解离心式通风机的组成结构与各部件的功能位置。
