卧式工业干燥机设备三维结构设计

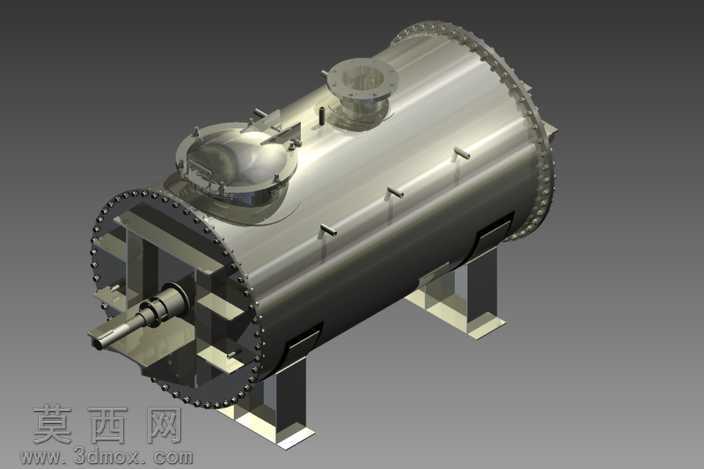

本模型为卧式工业干燥机的三维数字化设计成果，采用Autodesk Inventor完成全参数化建模，整体遵循工业干燥设备的工程设计逻辑，还原真实工业生产场景中湿物料烘干工序的核心装备形态。建模过程中首先搭建整体装配基准，以卧式承压罐体为核心载体，先完成圆柱形主筒体的参数化绘制，严格控制筒身壁厚、筒体内径与长度的比例符合工业干燥设备的产能设计要求，筒体两端采用法兰螺栓连接的端盖结构，建模时逐一还原法兰盘的螺栓孔位、密封槽结构，确保端盖与筒体的装配关系完全符合压力容器的密封设计规范。筒体顶部设置两处功能接口，一处为大尺寸快开人孔结构，建模时还原人孔的铰链连接结构、压紧锁扣与密封压盖细节，满足设备运维阶段的内部检修需求；另一处为圆形排气接口，匹配湿分排出的管路连接标准，接口处做加厚补强处理，符合承压设备的结构强度要求。筒体侧面均匀排布多组外部加强筋与支撑鞍座，鞍座采用型钢焊接式支撑结构，建模时还原鞍座与筒体的焊接贴合面、底部安装地脚板的螺栓孔位，确保设备安装固定的结构合理性。筒体驱动端伸出的主轴结构，建模时还原轴肩定位、轴端密封结构与传动连接端的细节，匹配设备内部物料搅拌、推送的动力传输需求。材质渲染阶段，筒体主体采用哑光不锈钢金属材质，调整材质的粗糙度与反射参数还原工业不锈钢设备的真实金属质感，法兰螺栓、支撑鞍座采用碳钢喷涂哑光灰漆材质，密封件采用黑色橡胶材质，通过不同材质的区分清晰呈现各部件的功能属性。整体装配过程严格遵循机械设计的装配约束逻辑，所有转动部件、连接部件均保留正确的装配自由度，可直接用于设备结构展示、装配工艺模拟与工程出图参考，完整还原了工业干燥机大产能、低能耗、易维护的结构设计特点，可应用于矿物加工、建材生产、冶金化工等多领域的湿物料干燥工序装备设计参考。
