重型锰钢格栅搅拌研磨设备三维结构

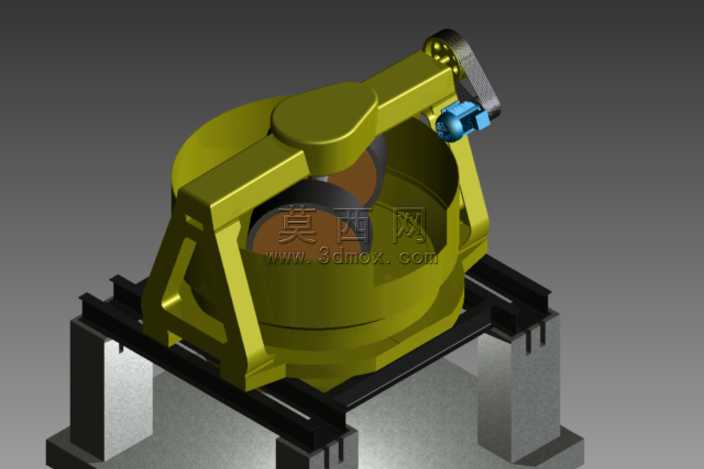

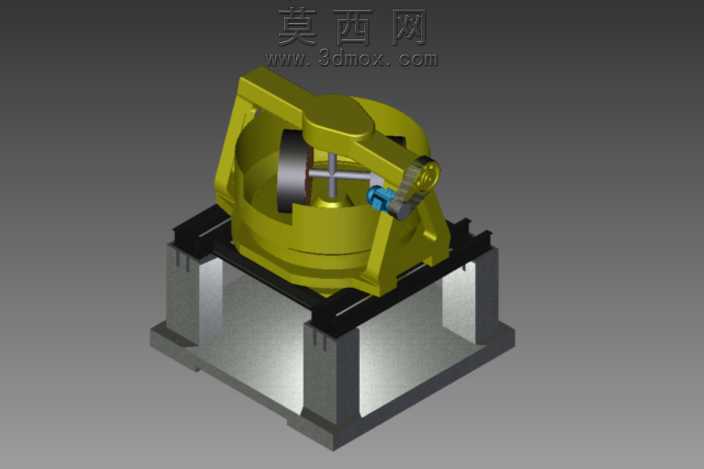

本作品为重型结构类工业研磨破碎设备的三维建模成果，建模阶段依托Autodesk Inventor平台完成全参数化搭建，首先从底部支撑机架开始构建，采用型钢焊接式框架结构，逐一绘制支撑立柱、横向连接梁、安装底座的草图特征，通过拉伸、布尔运算完成基础实体搭建，对机架的安装定位孔、焊接坡口细节做了精细化还原，保证支撑结构的受力逻辑符合重载设备的设计要求。中部核心作业腔体采用厚壁回转体结构建模，通过旋转特征生成腔体内壁的弧形轮廓，针对腔体内铺设的锰钢耐磨格栅，单独做了格栅条的阵列特征，还原锰钢材质的高耐磨属性对应的结构厚度与安装间隙，保证研磨作业时物料能够在格栅间隙内完成碾磨筛分。上部的摆臂驱动结构采用铰接式装配设计，分别构建摆臂主体、驱动连接端、端部配重组件的独立零件，通过装配约束还原摆臂的摆动自由度，对摆臂与腔体的铰接轴、轴承安装位做了公差配合的细节建模，端部的蓝色驱动组件单独赋予差异化材质，区分动力单元与结构件的视觉差异。渲染阶段采用工业级写实渲染流程，为机架赋予哑光黑碳钢材质，添加焊接纹理与轻微锈蚀质感还原真实工业设备的使用状态，核心腔体与摆臂结构赋予橄榄绿重型设备涂装材质，调整金属粗糙度参数模拟漆面的厚重质感，锰钢格栅部分赋予高硬度耐磨金属材质，提升反光度凸显锰钢的耐磨属性，驱动组件赋予亮蓝色工程塑料与金属结合的材质，区分功能模块。整体建模严格遵循重型设备的结构设计逻辑，所有铰接位置、安装配合位都符合机械设计的装配要求，既还原了设备重载作业的结构强度特征，也通过材质与渲染效果区分不同功能部件，完整呈现该类研磨破碎设备的整体构造与作业形态，清晰展现了重型工业设备从支撑结构到作业腔体再到驱动摆臂的完整结构逻辑。
