中式卷草纹铜制装饰把手结构设计

做了十几年结构设计，经手的装饰五金件少说也有几百款，这类带传统纹样的铜制把手，最考验的就是纹样还原度和安装适配性的平衡，不能光追求外观好看忽略了实际使用的安装边界和握持手感。这类构件主要用在仿古家具、中式装修的柜门、箱盒、传统器物的装饰握持部位，不像工业设备的操作把手要承受大载荷，它的核心需求是装饰性优先，同时兼顾日常开合的握持受力，安装后不能出现翘边、硌手、固定点外露的问题。

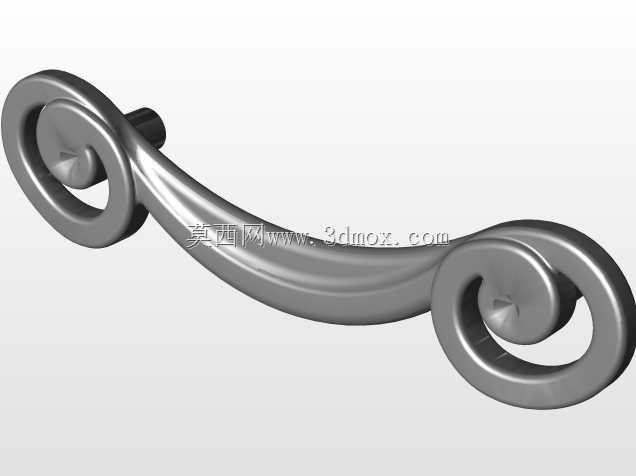

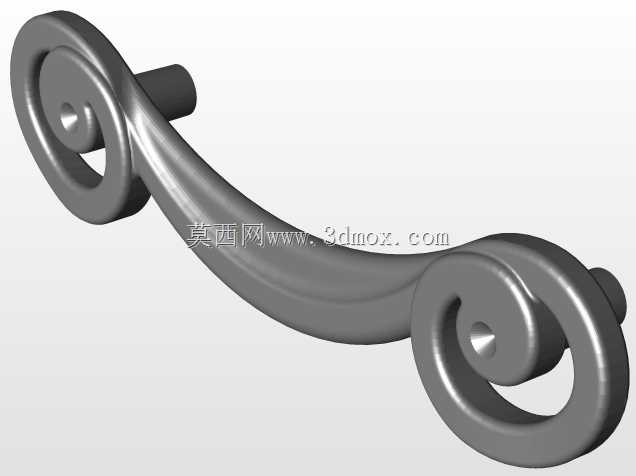

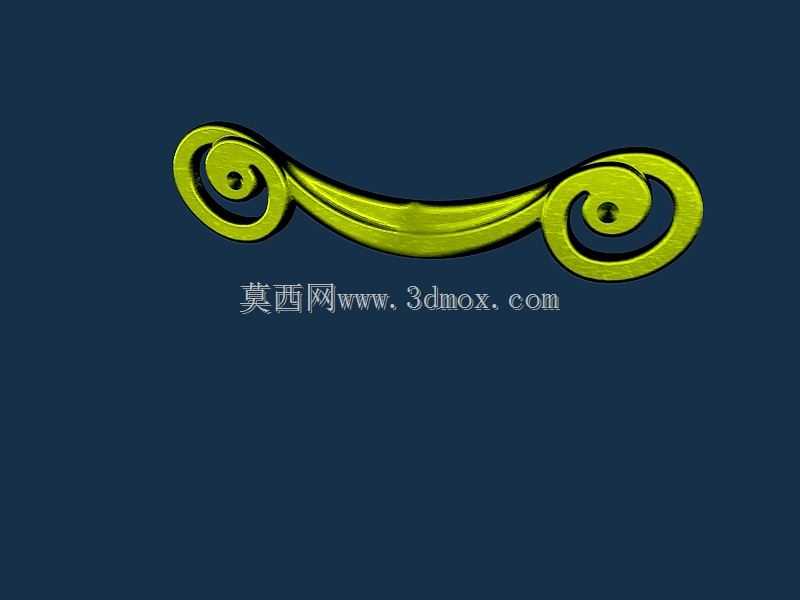

从结构设计逻辑来说，这款把手的主体采用对称双卷草涡旋造型，中间的连接段做了内凹的弧面过渡，刚好贴合人手指自然弯曲的弧度，握持的时候不会有尖锐的棱角硌手，两端的涡旋部分做了1.5mm的厚度渐变，从连接段到涡旋末端厚度逐步收薄，既保证了整体的视觉轻盈感，又不会因为边缘过薄在加工或者运输过程中出现卷边变形。设计的时候特意把两个安装固定孔做在了两端涡旋的中心凹陷位置，安装后螺丝头会完全藏在涡旋的凹腔里，从正面完全看不到固定件，不会破坏整体纹样的完整性，固定孔的沉台深度做了2mm，刚好适配常用的十字沉头铜螺丝，安装后螺丝头和涡旋表面齐平，不会突出刮蹭衣物或者皮肤。

外形尺寸上，整体横向跨度控制在120mm，纵向最大高度32mm，主体厚度最厚处4mm，这个尺寸刚好适配宽度150-300mm的柜门或者箱盒面板，不会因为把手过大显得面板局促，也不会因为过小失去装饰存在感。安装边界方面，要求安装面板的厚度在10-25mm之间，固定螺丝的长度可以根据面板厚度选配，安装时需要在面板对应位置钻两个直径5mm的通孔，孔中心距和把手两端固定孔的中心距保持一致，公差控制在±0.2mm以内，避免安装时出现强制装配导致的把手变形或者贴合不严的问题。

实际应用场景里，这类铜把手除了用在实木家具的柜门、抽屉上，还经常用在中式风格的礼盒、首饰盒、仿古书函的封面上，不同场景下的表面处理可以做调整，用在家具上可以做拉丝封釉或者做旧氧化处理，呈现出复古的铜质质感，用在小型礼盒上可以做镀金或者亮面抛光处理，提升精致感。设计的时候特意把纹样的凸起高度控制在2mm以内，既保证了纹样的立体感，又不会因为凸起过高容易积灰，日常擦拭的时候用软布顺着纹样弧度就能清理干净，不会出现卫生死角。

从加工工艺适配性来说，这个模型的结构完全适配失蜡铸造工艺，所有的转角位置都做了R0.5以上的圆角过渡，没有尖锐的内角，铸造的时候不会出现浇不足或者砂眼的问题，后期抛光的时候也不会因为内角过小抛不到位出现毛边。两端涡旋的中心位置做了轻微的下凹，除了藏固定螺丝之外，也刚好作为铸造时候的工艺定位点，加工的时候可以直接以这个凹点作为定位基准，钻固定孔的时候不需要额外做找正工装，能有效提升加工效率，降低批量生产的工装成本。

很多新手做这类装饰五金的时候，容易一味追求纹样的复杂程度，把纹路做的过深过细，结果批量生产的时候成品率极低，安装的时候也容易断裂，这款把手在设计的时候就把所有纹样的凹槽宽度控制在2mm以上，深度不超过1.5mm，既保留了卷草纹的流畅曲线，又兼顾了加工可行性和结构强度，日常使用中哪怕受到轻微的磕碰，也不会出现纹样断裂脱落的问题。握持段的背面做了0.5mm的内凹，安装后和安装面板之间留有微小的间隙，不会因为面板表面不平整导致把手安装后翘边，同时也能避免铜质把手长期和面板直接接触，在潮湿环境下出现接触面氧化留印的问题。
