复古扭纹黄铜装饰拉手结构设计

做了十几年结构设计，经手的五金拉手类零件没有一千也有八百，这次的扭纹黄铜拉手是近期做的比较有记忆点的一款，不是常规的直杆或者弯片结构，整体采用连续双扭的流线造型，最初的需求来自定制家具厂商的复古系列柜体配套，要求拉手既有黄铜材质的厚重质感，又不能像传统铜拉手那样刻板老气，要能搭配中古风的衣柜、餐边柜甚至嵌入式展示柜的门板。

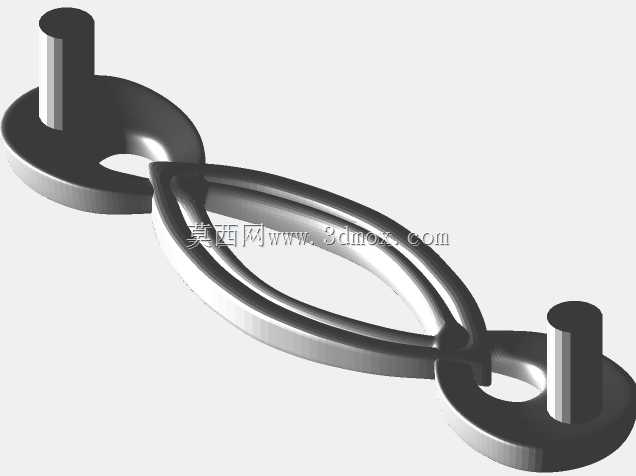

先从实际安装场景说，这类拉手最常应用在18-22mm厚度的实木门板、密度板贴皮门板上，也有部分客户会用在抽屉面板上，所以设计的时候首先卡的是安装孔位的边界，两个安装脚的中心距控制在128mm，这是家具五金里的通用孔距规格，不用客户额外重新打孔，适配市面上绝大多数常规柜体的预装孔位，安装脚的高度留了12mm的握持间隙，成年人的手指可以轻松穿过拉手和门板之间的空隙，不会出现抠不住、拉手边缘卡指节的问题，安装脚的背面做了沉台设计，配套的铜质机丝螺丝拧入之后，螺丝头完全藏在沉台里，不会突出刮蹭门板表面，也不会因为螺丝突出导致拉手安装歪斜。

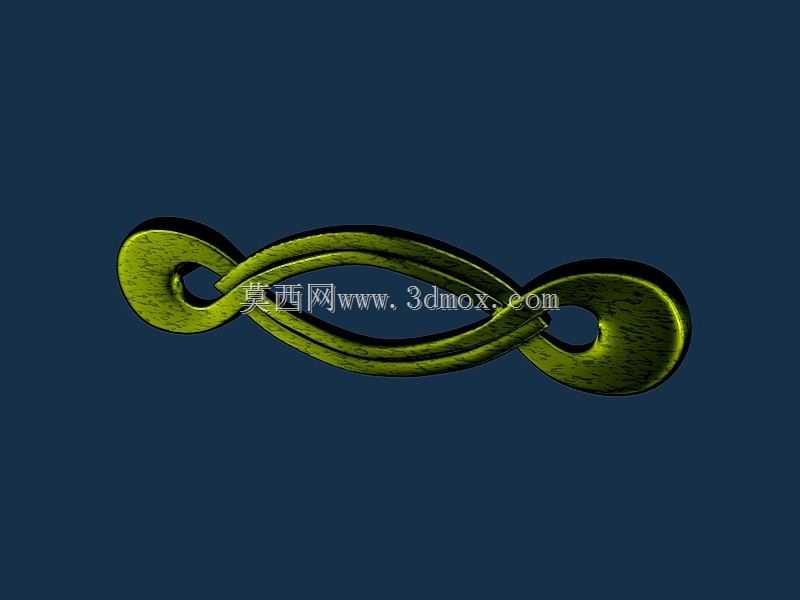

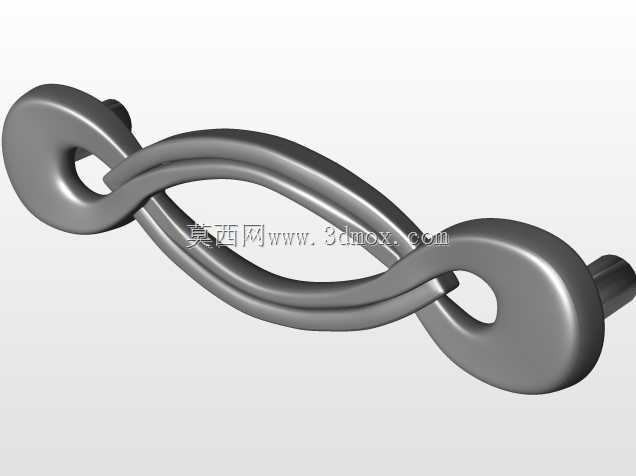

再说到外形的设计思路，没有用常规的圆柱扭纹，而是把截面做成了偏椭圆的扁条状，扭弯的时候控制每一段的扭转角度均匀，双扭的过渡位置做了R3的圆角过渡，没有尖锐的棱角，一方面是日常使用的时候不会磕碰划伤，另一方面黄铜做表面做旧处理的时候，圆角位置的磨损质感会更自然，不会出现棱角处露底的违和感。整体的宽度控制在22mm，厚度8mm，拿在手里有足够的分量，不会像薄铁皮冲压的拉手那样轻飘飘的没有质感，扭纹的弧度是反复调整过的，从正面看是连续的8字流线型，从侧面看有自然的起伏，不会完全贴在门板上，光影下的层次感比平面拉手强很多。

实际使用的时候，这种扭纹结构的受力比直杆拉手更均匀，因为握持的时候手指可以搭在扭纹的凹陷位置，施力方向刚好顺着拉手的弧度，开门的时候不需要用太大的握力，哪怕是手上沾了水或者有薄汗，也不会打滑。之前做过类似结构的样件测试，垂直方向施加150N的拉力持续24小时，安装脚没有出现变形、松动的情况，完全满足家具五金的日常使用强度要求，毕竟柜门拉手日常使用的拉力最多也就30-50N，这个强度冗余足够覆盖十几年的使用周期。

考虑到黄铜材质的特性，设计的时候没有做太薄的壁厚，整个拉手是实心铜棒一体弯制成型的，不是焊接拼接的结构，避免了焊接位置长期使用出现开焊、氧化变色不均匀的问题，表面处理可以根据客户需求做拉丝封釉、复古做旧、亮面抛光三种不同的效果，适配不同的装修风格，不管是深色的胡桃木柜体，还是浅色的橡木柜体，甚至是烤漆门板，这款拉手的造型都不会显得突兀。

之前给客户做适配测试的时候，也试过把这款拉手用在小型的木质收纳盒、首饰盒上，把整体尺寸等比例缩小到64mm孔距，效果也很协调，不过目前量产的版本还是以128mm通用孔距为主，安装的时候只需要在门板背面拧上配套的螺丝，不需要额外的加固件，因为实心铜的自重虽然比锌合金拉手重一点，但两个安装脚的受力点分布均匀，长期使用也不会出现门板下垂、拉手松动的问题。

很多人觉得装饰类的五金只要好看就行，其实做结构设计的时候，好看是排在好用、耐用后面的，这款拉手的扭纹位置没有做容易积灰的死角，日常擦拭的时候用抹布顺着弧度一擦就能干净，不像有些复杂造型的拉手，缝隙里容易卡灰，清理起来特别麻烦。边缘的位置全部做了倒钝处理，哪怕是家里有小孩乱跑，碰到拉手也不会被划伤，这些细节都是在实际项目里踩过坑之后慢慢调整出来的，不是光画个好看的外形就能落地的。

从加工的角度说，这个扭纹结构用专用的弯管模具配合铜棒热弯就能成型，不需要复杂的五轴加工，量产的良率能控制在95%以上，后续的表面处理也和常规铜拉手的工艺一致，不会额外增加太多的加工成本，客户的接受度也比较高，目前已经配套在三个不同系列的复古家具上做批量供货，现场安装的反馈都不错，没有出现安装不上、握持不舒服、容易变形之类的问题。
