黄铜装饰性齿轮手柄结构设计

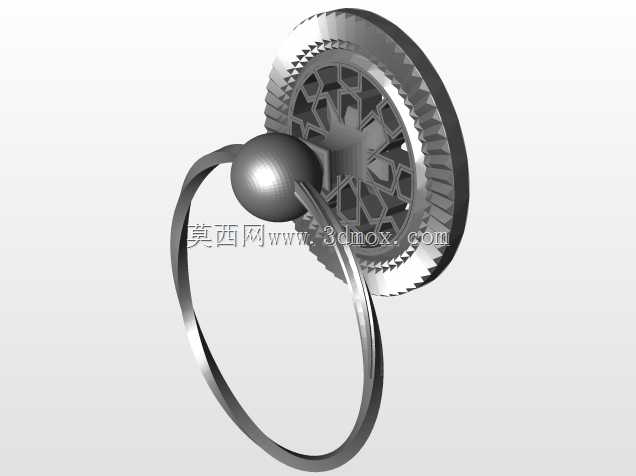

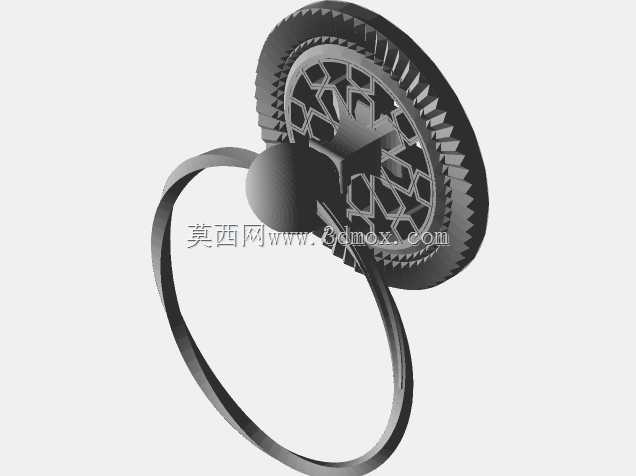

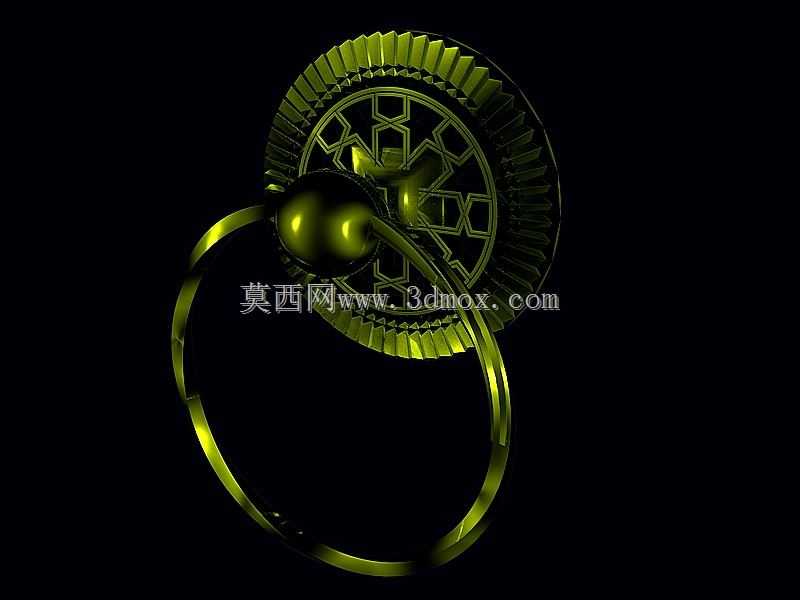

这类带齿轮造型的黄铜手柄，常应用在需要兼顾操作手感与外观质感的手动调节机构上，比如小型精密设备的档位调节、复古风格工业装置的操作端、定制化机械设备的手动操控部位，既承担手动施力的操作功能，也能作为设备外观的装饰性构件，适配对金属质感、复古风格有要求的设备外观设计需求。从功能特性来看，环形握持部分的曲率经过反复调整，完全贴合成年人手指自然弯曲的弧度，手动旋转施力时不会出现硌手的问题，握持区域的截面做了圆弧过渡处理，没有尖锐棱角，长时间操作也不会造成局部压强过大带来的不适感。后侧的齿轮结构并非纯装饰设计，齿形参数经过匹配校核，可与对应规格的小模数棘爪配合，实现档位调节时的步进卡位，操作时每转动一个齿位就能获得清晰的触感反馈，方便操作人员不用目视就能确认调节档位，在光线不足的设备操作场景下实用性很强。设计过程中优先考虑了黄铜材质的加工特性，所有曲面的曲率都控制在黄铜铣削、抛光工艺的可实现范围内，没有出现过小的内圆角或者过深的窄槽结构，避免后续CNC加工时出现刀具干涉或者抛光死角，降低量产时的加工难度。齿轮部分的齿顶做了0.2mm的倒圆处理，既避免齿尖磕碰后产生毛刺影响外观，也能防止操作时齿尖划伤操作人员。安装边界方面，手柄后侧的齿轮中心预留了标准的D型安装孔位，可直接适配直径8mm的D型调节轴，安装时不需要额外做轴孔适配加工，孔位深度控制在12mm，既能保证与调节轴的配合长度足够传递手动扭矩，也不会因为孔深过大造成安装时轴端顶死的问题。整个手柄的最大外轮廓直径控制在65mm，握持环的厚度为8mm，安装后突出设备安装面的高度为22mm，不会因为突出尺寸过大造成设备运输、使用过程中的磕碰问题，也不会占用过多的设备外部空间。齿轮部分的厚度为6mm，与握持环的连接位置做了渐变过渡的加强筋结构，在不增加整体重量的前提下提升了连接部位的结构强度，手动施加最大15N·m的扭矩时，连接部位不会出现应力集中导致的变形或者断裂问题。表面处理采用黄铜本色抛光后做钝化封层，既保留黄铜特有的金属光泽，也能避免长期使用过程中出现氧化发黑的问题，不需要频繁做表面维护。在实际选型适配时，需要注意安装轴的伸出长度要匹配安装孔的深度，轴端的D型平面方向要与手柄的握持角度对应，保证档位卡位的位置与设备的档位标识对齐，齿轮部分的齿形模数为0.5，适配的棘爪齿形也要对应匹配，避免出现卡位打滑或者齿形干涉的问题。这类手柄不适合用于大扭矩的重载操作场景，主要面向轻载调节、需要外观质感的设备部位，比如小型试验设备的参数调节旋钮、复古风格控制台的操作手柄、定制化文创类机械装置的操控部件，在满足手动操作功能的同时，提升设备整体的外观精致度。建模过程中所有曲面都做了G2连续处理，渲染时的金属材质参数完全匹配H62黄铜的物理特性，齿形部分的建模严格按照渐开线齿形参数生成，不是单纯的视觉装饰造型，可直接用于后续的加工出图或者3D打印打样验证，安装孔位的公差按照H7级精度设置，与标准D型轴的配合间隙控制在合理范围内，安装后不会出现松旷晃动的问题。握持环的内圈直径为45mm，足够成年人两根手指穿入握持施力，操作时的力臂长度合理，不需要施加过大的握力就能完成档位调节操作。
