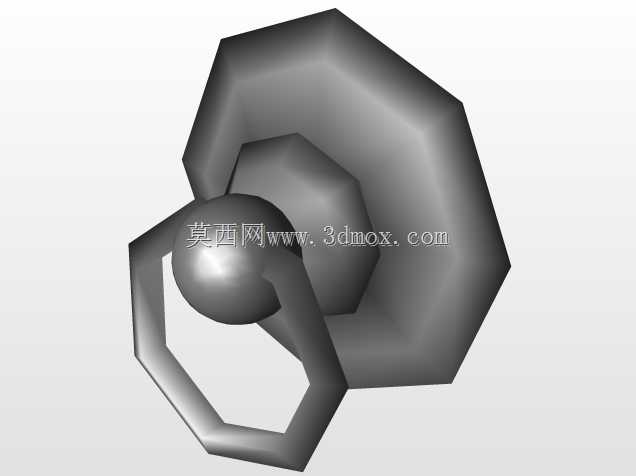

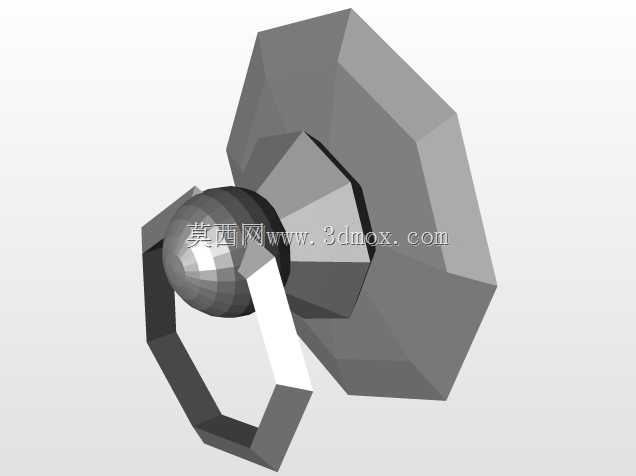

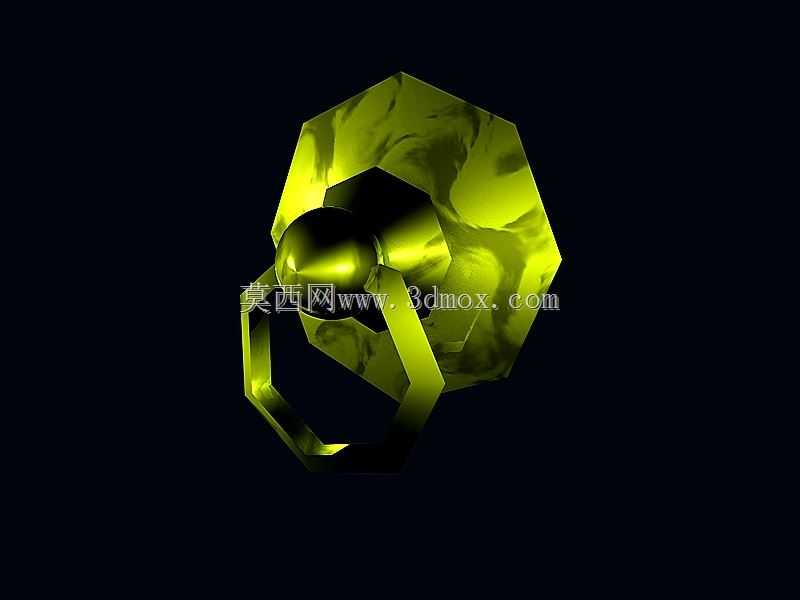

黄铜材质环形握持式操作手柄结构

这类黄铜材质的环形握持手柄，常应用在需要手动频繁操作的工业设备、管路控制机构、小型试验装置上，作为人工施力的操作接触部件，承担扭矩传递、工位切换、锁紧触发的实际功能。不同于常见的直柄式操作件，环形结构的设计首先考虑的是多方向施力的便利性，操作人员不需要刻意对准施力角度，从任意方位扣入环体都能施加足够的转动力矩，在操作空间受限、操作人员站位不固定的场景下，这种结构的操作容错率远高于直柄或者球头手柄。从结构设计逻辑来看，该手柄采用一体化黄铜切削成型的方案，主体分为连接基座与握持环两个功能段，连接基座部分设置内六角配合孔，能够与设备端的六角传动杆紧密配合，避免长期受扭转力出现滑牙、松脱的问题，配合面的公差按照IT7级精度控制，既保证装配时的顺畅推入，又能消除径向配合间隙，减少操作过程中的旷量反馈。握持环部分的截面做了圆弧过渡处理，没有尖锐的棱边，操作人员握持施力时不会硌手，即使长时间反复操作也不会造成手部局部压伤，环体内径按照成年人手指的常规尺寸设计，能够容纳单指扣入施力，同时环体的壁厚经过强度校核，在承受最大操作扭矩的情况下不会出现塑性变形，黄铜材质本身的自润滑特性也让长期使用过程中不会出现锈蚀卡滞的问题，哪怕在有少量水汽、弱腐蚀介质的工况环境下，也能保持顺畅的操作手感。在安装边界的考量上，该手柄的连接基座端面与设备安装面贴合时，握持环与设备安装面板之间预留了足够的手指伸入间隙，不会出现手指被夹在环体与设备面板之间的情况，整体外轮廓没有突出的尖锐结构，设备运行过程中即使人员误碰也不会造成剐蹭伤害。不同于冲压焊接成型的钢制手柄，黄铜一体成型的结构没有拼接焊缝，不存在长期受力后焊缝开裂的失效风险，材质本身的阻尼特性也让操作过程中不会产生金属碰撞的刺耳异响，在对操作静音有要求的实验室设备、精密检测装置上适配性更好。从实际使用场景出发，这类手柄常配套在小型调节阀、工装夹具锁紧机构、测试台工位切换机构上，当需要的操作扭矩在15N·m以内时，单指扣入环体即可完成操作，当需要更大扭矩时，也可以将整根手指穿入环体施加更大的拉力，结构本身的强度冗余能够覆盖常规手动操作的受力范围。设计过程中特意将连接基座的外轮廓做了多边形切边处理，除了内孔的六角配合之外，外部的多边形结构也可以作为辅助受力面，在需要大扭矩初始解锁的时候，可以用扳手夹持基座外轮廓施加初始力矩，解锁之后再用手转动环体完成后续操作，兼顾了手动操作的便捷性与维护调试时的工装适配性。黄铜材质的表面不需要额外做电镀防锈处理，本身的金属色泽在长期使用后会形成自然的包浆层，不会像钢制手柄那样掉漆、生锈污染操作环境，在食品加工辅助设备、医药试验装置这类对防锈、防脱落涂层有要求的场景下，这种无涂层的黄铜结构更符合卫生清洁要求，日常擦拭维护即可保持表面整洁，不会有涂层脱落掉入物料或者试验环境的风险。从尺寸匹配的角度，该手柄的连接孔规格适配行业通用的标准传动杆尺寸，不需要对设备端的原有结构做改动即可直接替换安装，整体的回转半径控制在合理范围内，安装后不会占用过多的设备外部空间，在密集排布的操作面板上，相邻操作件之间也不会出现干涉问题，转动全程环体的外轮廓不会触碰周边的其他部件。
