方形金属边框卷草纹装饰格栅设计

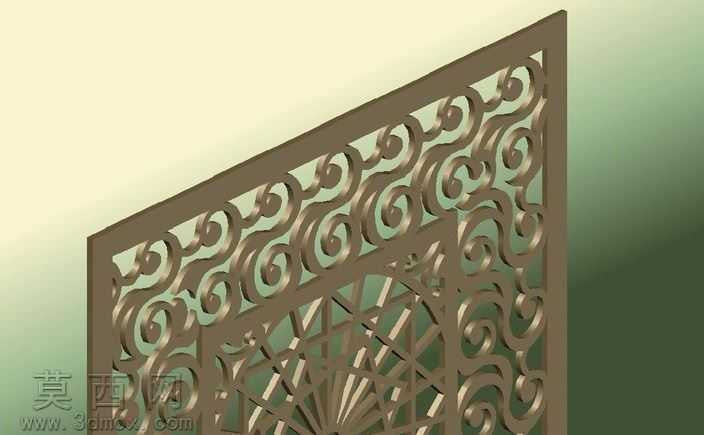

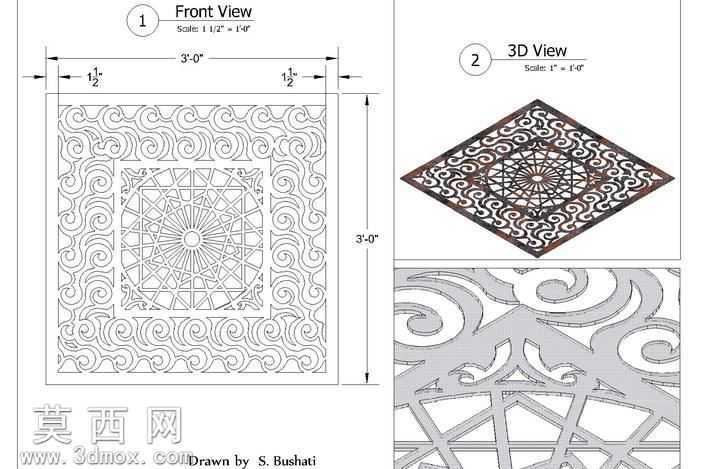

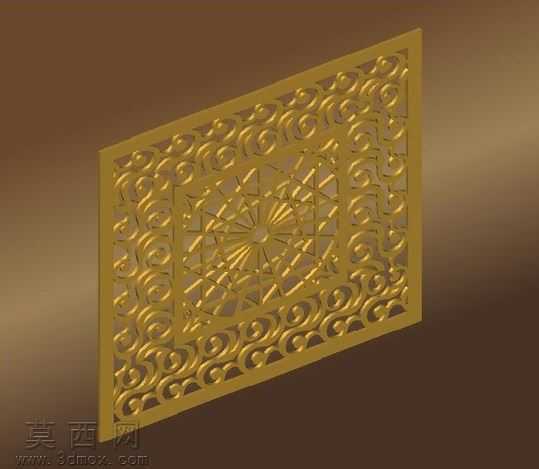

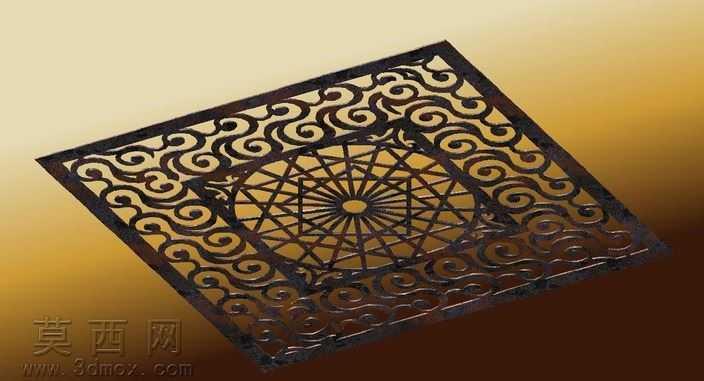

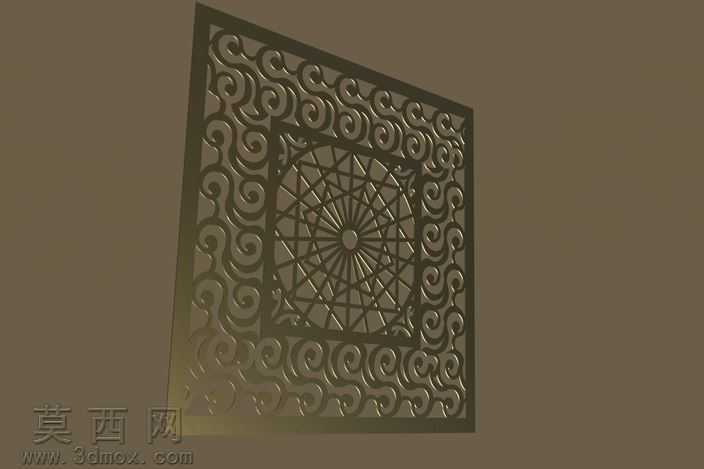

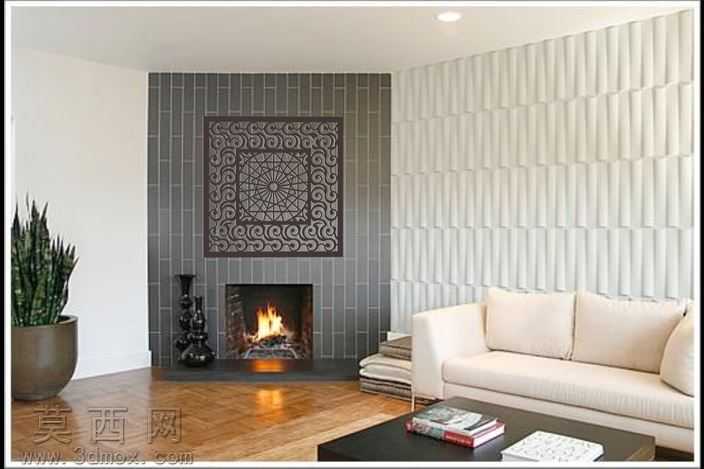

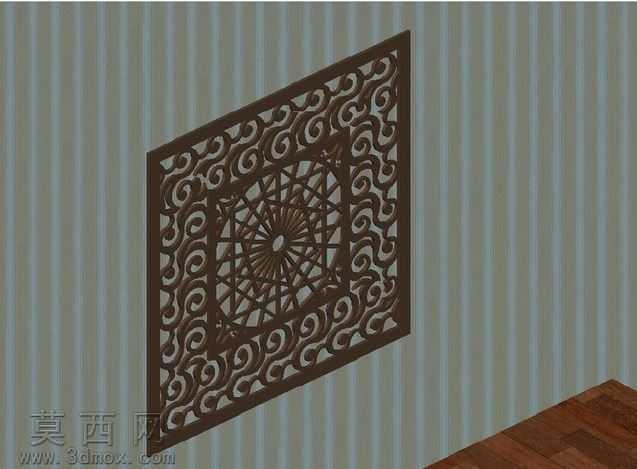

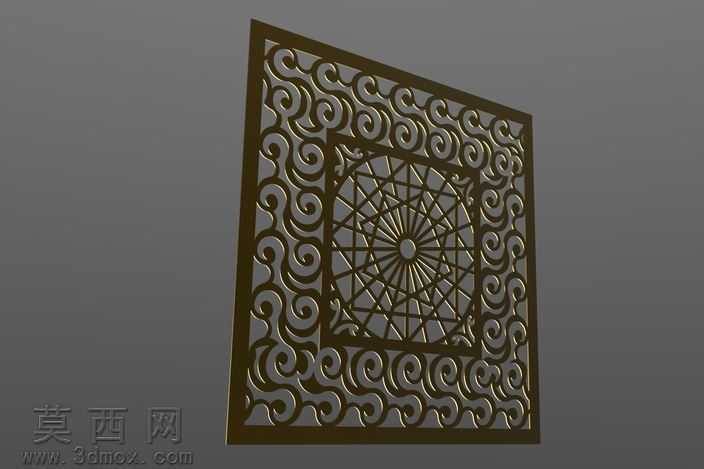

本装饰格栅采用三维参数化建模方式完成整体设计，建模过程中首先确定外框的正方形基准轮廓，严格遵循3英尺见方的外尺寸规范，预留边框区域1.5英寸的等宽边距，保证整体结构的对称规整性。建模时先绘制中心放射状几何纹样的基础草图，以正中心的圆形为基准点，向外放射出均匀分布的辐条结构，辐条之间穿插三角形、菱形的几何拼接纹样，形成层次分明的中心视觉焦点，中心区域外围设置一圈方形收边，将中心纹样与外层装饰区域做明确的视觉区隔。外层区域采用连续卷草祥云纹样做环绕排布，建模时通过曲线阵列、对称镜像的方式保证每一段卷草纹样的弧度、卷曲方向完全对称，线条流畅无断点，所有镂空区域的边缘都做了等距偏移处理，保证金属切割加工时的工艺可行性，避免出现锐角过窄无法加工的结构问题。3D视图呈现的菱形透视效果，是通过调整模型空间角度完成的渲染展示，渲染时赋予模型做旧古铜金属材质，调整材质的粗糙度、反射参数，还原金属雕花格栅的复古质感，同时放大展示局部纹样的细节结构，清晰呈现卷草纹与几何纹衔接处的线条过渡效果。整体设计采用双层嵌套的结构逻辑，外框为实心金属边框提供结构支撑，内部两层雕花区域通过一体化建模实现无缝衔接，既保证了格栅整体的结构强度，又通过镂空纹样的疏密对比形成丰富的视觉层次，中心几何纹样的规整感与外层卷草纹的流动感形成视觉平衡，适配中式、复古风格的墙面装饰、隔断装饰场景，建模过程中所有尺寸都做了参数化关联，可根据实际使用需求等比例缩放调整尺寸，无需重新绘制草图即可适配不同的安装空间要求。
