机械传动用直齿圆柱排挡齿轮结构

项目分类:齿轮 发布时间:2022-01-29 ID:525919
  • 机械传动用直齿圆柱排挡齿轮结构
  • 机械传动用直齿圆柱排挡齿轮结构
  • 机械传动用直齿圆柱排挡齿轮结构
  • 机械传动用直齿圆柱排挡齿轮结构
  • 机械传动用直齿圆柱排挡齿轮结构

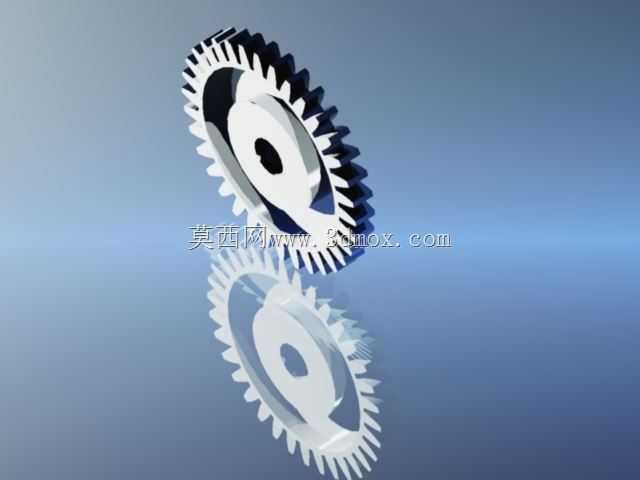

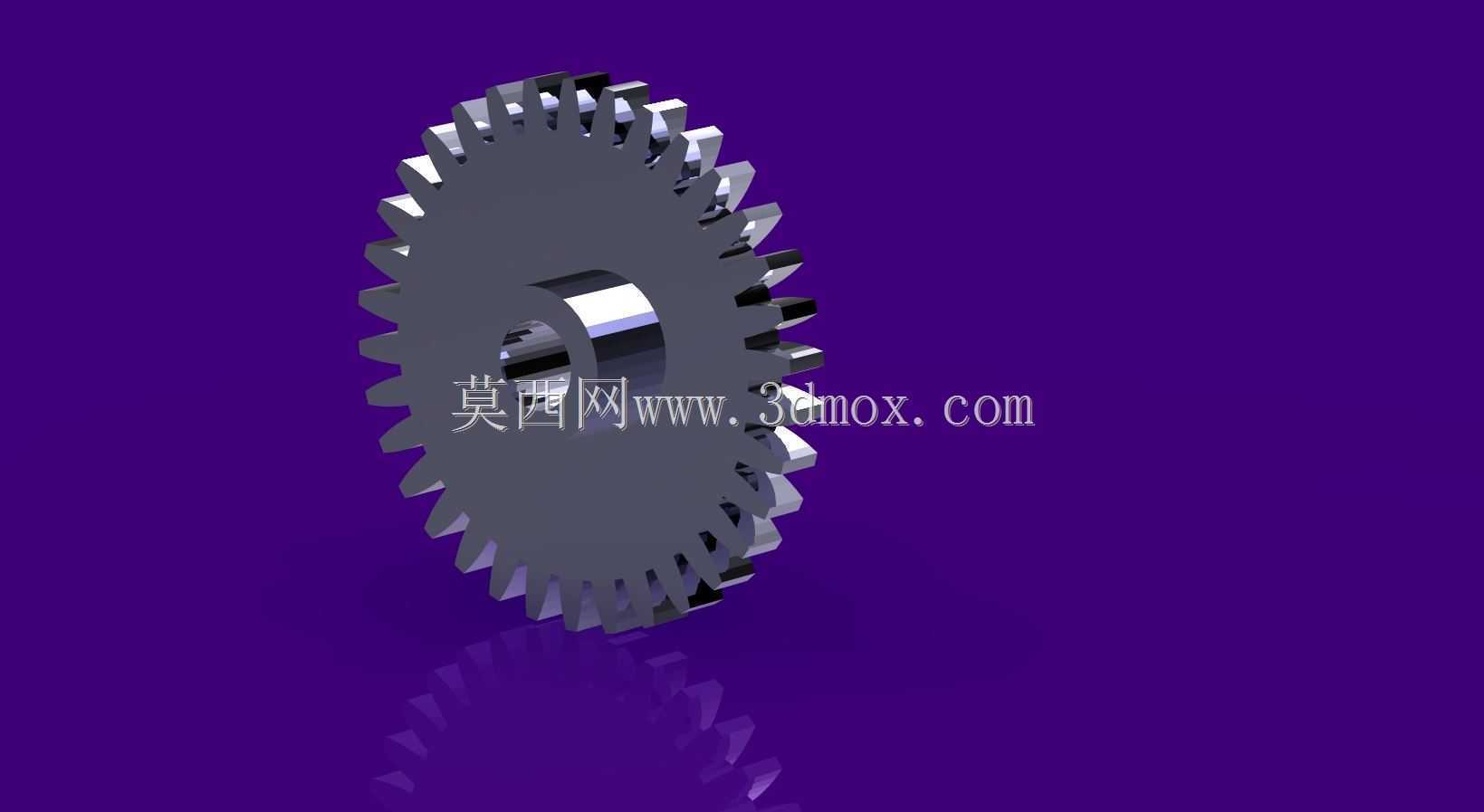

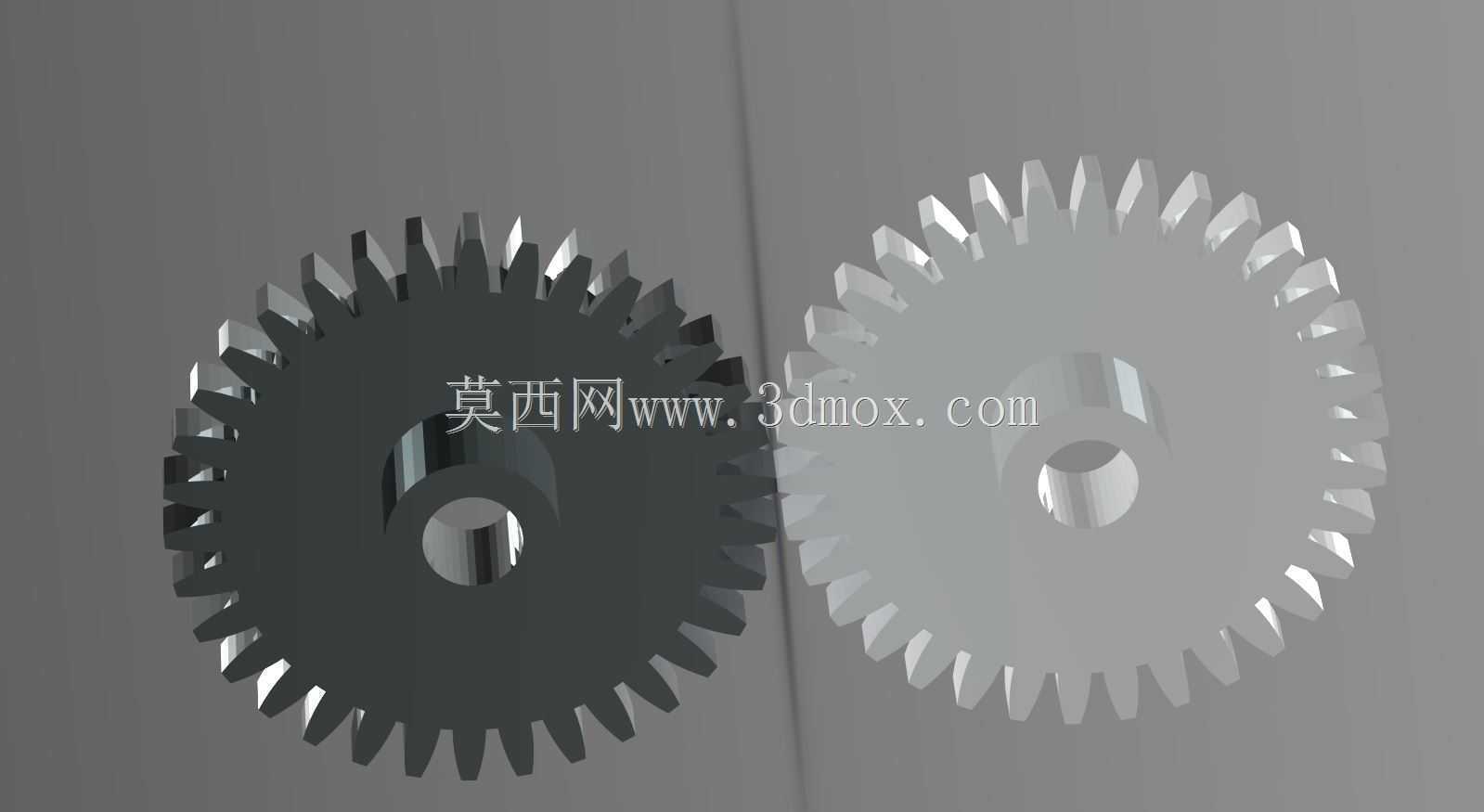

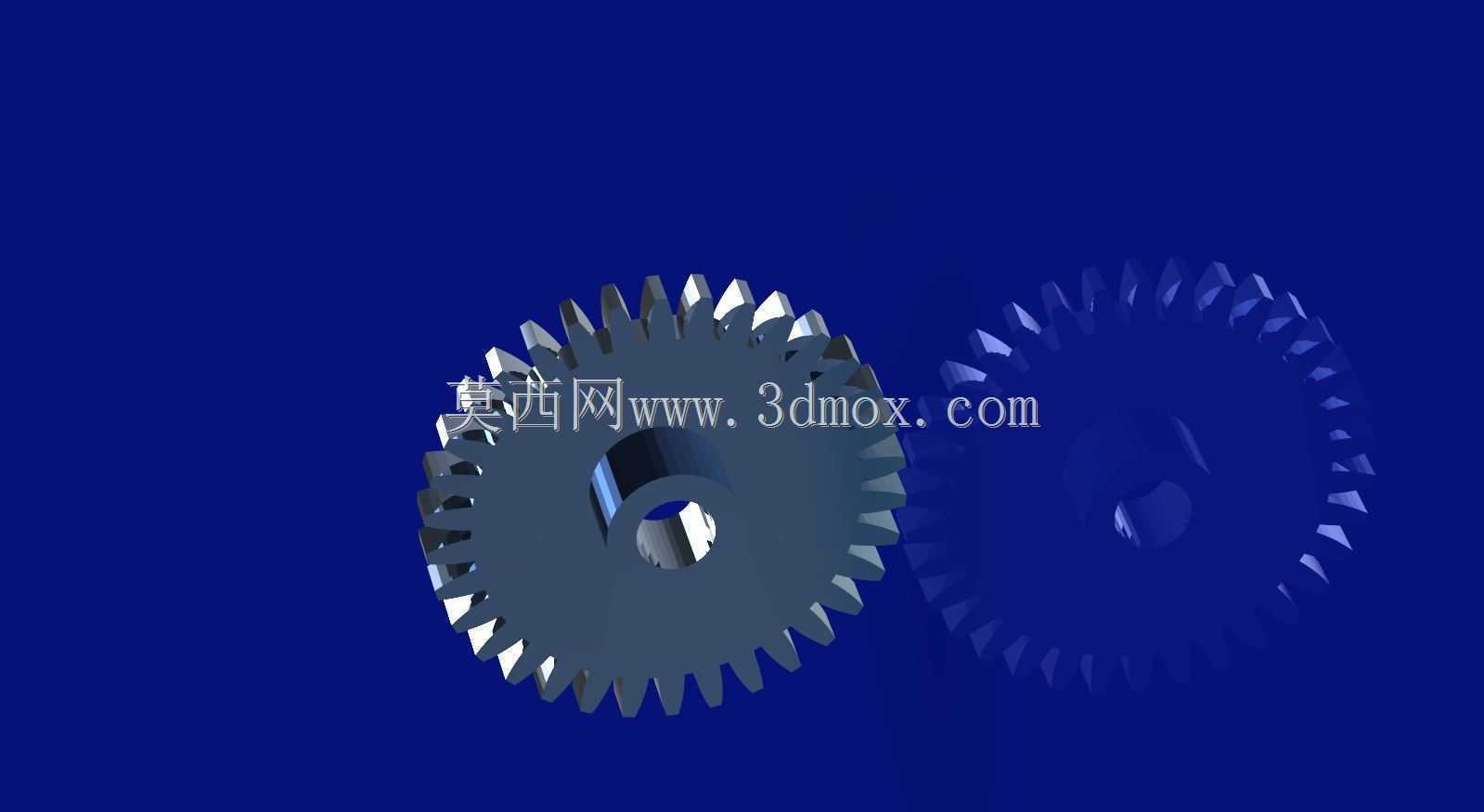

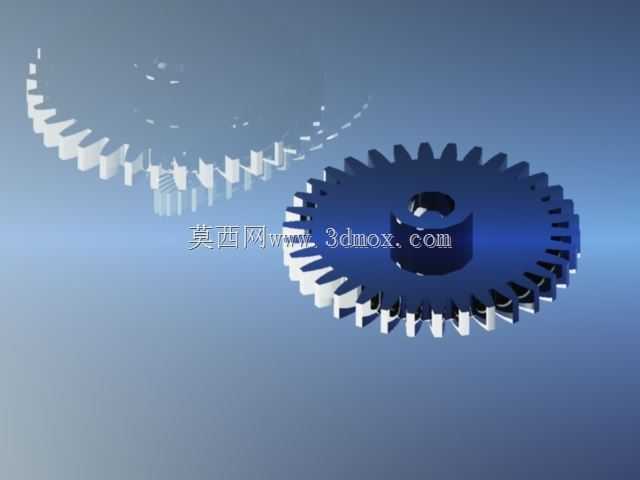

  这款直齿圆柱排挡齿轮,主要应用于中小功率的机械传动换挡机构中,常见于小型手动变速设备、台式机床进给换挡单元、轻工机械的转速切换模块,也可用于教学演示类传动实验台的换挡组件搭建。从实际使用场景来看,这类齿轮需要在换挡过程中完成顺畅的齿面啮合切入,承受换挡瞬间的轴向拨动力与传动过程中的周向扭矩,因此齿部的形位公差、齿面粗糙度都有明确的工程要求,齿端做了常规的倒角修型,避免换挡打齿,提升啮合切入的顺畅度。

  从结构设计思路来看,齿轮采用一体式轮毂与齿圈结构,中心设置带键槽的安装孔,用于和传动轴实现周向固定,传递额定扭矩,轮毂部分的轴向厚度大于齿圈宽度,既可以保证与轴的配合长度,提升安装稳定性,也能为换挡拨叉提供对应的轴向拨动定位面,拨叉作用在轮毂外侧的台阶面时,不会触碰齿面造成齿部磨损。齿部采用标准渐开线直齿齿形,压力角选用通用的20度标准值,适配市面上绝大多数同模数的直齿传动件,具备良好的互换性,不需要定制配对齿轮即可完成传动组搭建,降低备件替换与组装的成本。

  安装边界方面,齿轮的轴向定位依靠轴用挡圈与轴肩配合完成,中心孔的公差选用H7级过渡配合,既可以保证装配时的推入顺畅度,也能避免运行过程中出现轴孔间隙过大导致的传动冲击。齿顶圆与相邻传动件的安全间隙预留不小于1.5倍模数,避免热胀冷缩或装配偏差导致的齿顶剐蹭,轮毂端面与相邻轴承端面的间隙控制在0.1到0.3毫米之间,既不会出现轴向窜动过大的问题,也不会因间隙过小导致运转时的端面摩擦。

  实际功能特性上,这款齿轮的传动效率可达98%以上,直齿结构没有轴向分力,对支撑轴承的轴向载荷要求低,可选用普通深沟球轴承作为支撑,降低整体传动组的成本。齿部的强度计算按照接触疲劳强度与弯曲疲劳强度双重校核,可适配额定转速不超过1500转每分钟的传动场景,换挡时的拨动力控制在常规手动换挡机构的施力区间内,操作手感顺畅,不会出现卡滞或脱挡问题。在进行三维建模时,齿形通过渐开线方程生成,保证齿廓的精度符合加工要求,键槽的位置与尺寸按照GB/T 1096标准设置,可直接对接常规的平键选型,不需要二次调整安装位尺寸。轮毂部分的减重孔根据实际载荷需求设置,在不降低结构强度的前提下减少零件自重,降低传动过程中的转动惯量,提升换挡响应速度。

  从设备适配角度来说,这类排挡齿轮可直接替换同参数的现有变速机构齿轮,不需要对周边的拨叉、轴系、箱体安装位做改动,适配性较强。在装配过程中需要注意齿面的润滑脂涂抹,初始装配时在齿面均匀涂抹锂基润滑脂,可有效降低初期磨合的磨损量,延长齿轮使用寿命。运行过程中如果出现齿面磨损,可通过齿侧间隙的测量判断磨损量,当齿侧间隙超过额定值的30%时需要及时更换,避免出现跳齿或传动失效问题。
