商用复古款无烟烤羊肉串烧烤炉结构设计

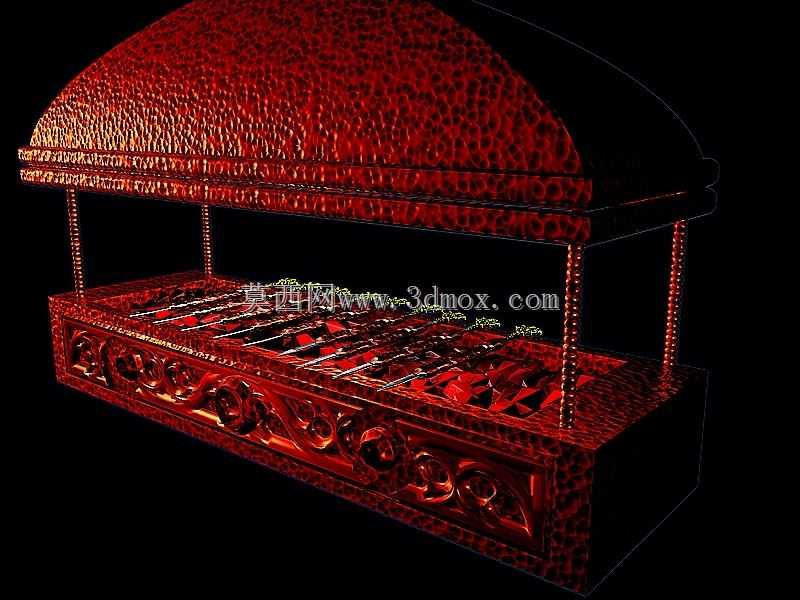

这款烤串设备的三维结构设计，首先围绕户外夜市、商圈美食档口、主题烧烤餐厅的实际使用场景展开，区别于普通简易烧烤架，其结构设计兼顾了使用功能性与场景装饰属性。从实际用途来看，设备主要用于批量烤制羊肉串等穿签类食材，半封闭的拱形上盖结构一方面可以聚拢炉内热量，减少热量向操作侧的无效散逸，降低操作人员长时间值守的热负荷，另一方面可以阻挡烤制过程中产生的油烟无规则扩散，配合档口的排烟系统可以大幅提升就餐区域的空气质量。设备下部的炭槽或者电加热模块安装位做了分层结构设计，签子放置的烤架层与热源层预留了合理的高度差，既可以避免食材直接接触热源产生焦糊，也预留了接灰盘的抽拉空间，日常清理炭灰、食物残渣时不需要挪动上部烤架结构，大幅降低日常运维的操作难度。从设计思路上看，这款设备没有采用常规烧烤设备的方正金属外壳，而是在炉体正面、支撑立柱、拱形上盖表面做了锤纹肌理与浮雕卷草纹饰的结构设计，这类结构并非单纯的装饰件，凸起的纹理结构可以增加壳体的结构刚性，减少薄金属板焊接后的变形量，同时复古的纹饰造型可以适配国风主题餐厅、仿古夜市街区的装修风格，设备本身就可以作为档口的视觉展示元素，不需要额外做装饰包裹。设备的支撑立柱采用了车削加工的螺纹柱造型，上下两端分别与上盖、炉体底座做可拆卸连接，运输过程中可以将上盖、立柱、底座拆分打包，降低运输体积，现场安装时只需要对齐定位孔拧紧紧固件即可，不需要复杂的调试。烤架区域的签子放置位做了等距的凹槽结构，每根烤签可以卡在对应的凹槽内，烤制过程中翻动烤签时不会出现签子打滑、滚落的情况，凹槽的间距经过反复调整，既保证了单批次可以放置足够数量的烤串，也避免了串与串之间间距过小导致的受热不均、食材粘连问题。炉体底座的下部预留了100mm的空腔高度，一方面可以隔绝热源与放置台面的直接接触，避免高温烫坏台面饰面，另一方面这个空腔也可以作为储物空间，放置备用烤签、调料刷、点火器等常用操作工具，不需要额外在档口配置侧置储物架，节省操作空间。拱形上盖的开合结构做了隐藏式的铰链设计，铰链位于上盖后侧的两个端点，开合角度可以在0到90度之间任意悬停，添加食材、清理炉体时可以将上盖完全掀起，正常烤制时可以根据食材类型、烤制阶段调整上盖的开合角度，控制炉内的温度与通风量。炉体正面的浮雕纹饰区域做了向内凹陷的结构，纹饰的凸起高度控制在8mm以内，既保证了视觉上的立体感，也不会因为凸起结构过多导致清理难度提升，日常擦拭时用抹布就可以顺着纹理方向擦去附着的油污，不会出现清洁死角。设备的整体宽度控制在1200mm，深度600mm，总高度1100mm，这个尺寸刚好匹配常规美食档口的操作台面宽度，不会占用过多的通道空间，同时单批次可以放置30到40根烤串，能够满足高峰时段的出餐效率要求。炉体的边角位置全部做了R15的圆角过渡处理，避免操作人员走动、传递食材时被尖锐边角磕碰，所有焊接位置都做了打磨抛光处理，没有毛刺、焊渣残留，符合餐饮设备的卫生安全要求。热源区域的侧边预留了通风调节口，通过滑动挡板可以调整进风口的大小，控制炭烤时的炭火燃烧强度，不需要反复开盖调整炭火位置，就可以实现炉内温度的区间控制，适配不同食材对烤制温度的要求。接灰盘采用了抽拉式的导轨结构，抽拉行程做了限位设计，清理时不会因为用力过猛将接灰盘整个拉出导致炭灰洒落，接灰盘的深度做了50mm的设计，可以容纳单日营业产生的炭灰，不需要营业过程中频繁清理。上盖的内表面做了圆弧过渡，没有直角结构，烤制过程中产生的冷凝油珠会顺着圆弧面流到炉体侧边的导油槽内，最终汇集到端部的集油盒里，不会直接滴落到热源上产生大量油烟，也避免了油珠滴到食材上影响口感。
