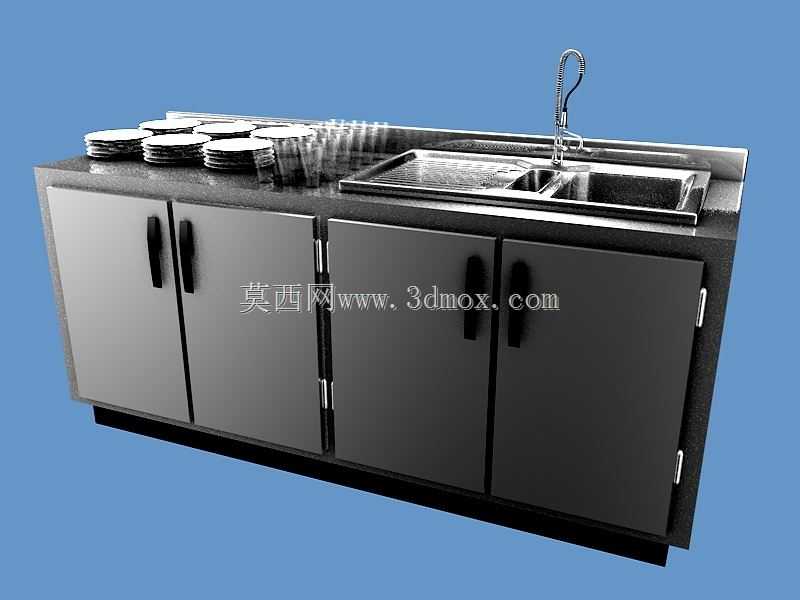

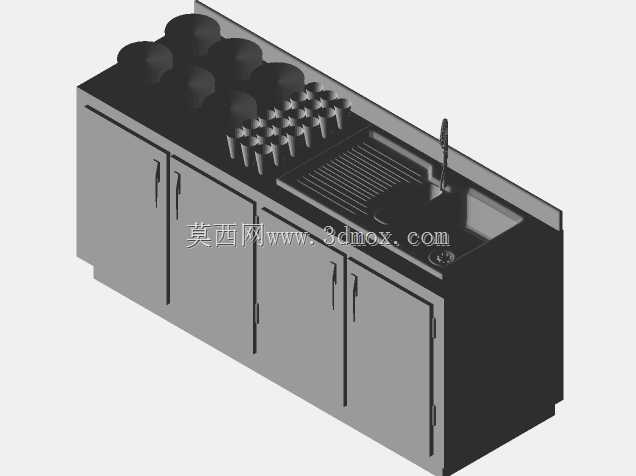

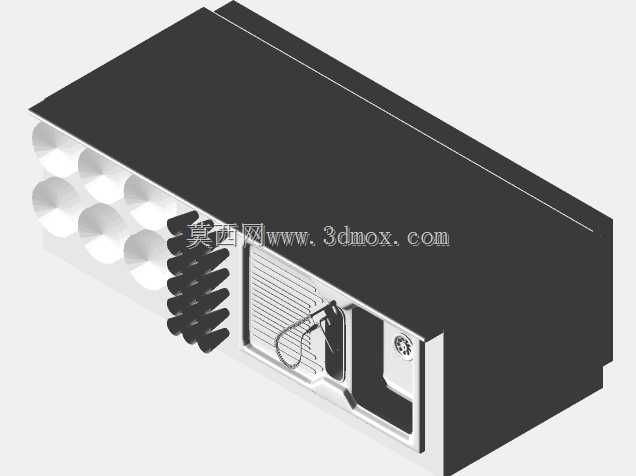

商用集成水槽式洗碗柜三维结构设计

这款集成式洗碗柜体设备主要面向中小型餐饮门店、单位食堂后场、中央厨房粗洗区等商用场景设计，区别于家用嵌入式洗碗机，整体将餐具暂存、水槽清洗、残渣预处理、封闭储物功能整合为一体，适配后场紧凑的操作动线，无需单独拆分多台设备排布，能有效压缩后厨操作区的占地空间。从结构设计逻辑来看，整体采用落地式柜体支撑结构，台面为一体化成型的不锈钢作业面，左侧预留平整的餐具暂存区，可临时放置待清洗的餐盘、杯具，避免餐具堆叠造成的二次污染；右侧集成双槽水槽搭配高弯冷热水龙头，龙头可360度旋转，覆盖两个槽体的操作范围，既可以完成餐具预冲洗、残渣刮除，也能满足后厨食材初洗、工具清洁的需求，水槽下方做了暗藏的下水走线空间，预留了标准下水接口与进水角阀安装位，安装时无需额外改造柜体开孔。柜体部分采用四扇对开式柜门设计，柜门通过合页与柜体框架连接，每扇柜门搭配嵌入式长拉手，操作时无突出磕碰风险，内部储物空间做了分层预留，可存放洗洁精、清洁刷、备用餐具等后厨常用物料，柜门闭合后可隔绝后厨的油烟、蟑螂等污染，符合餐饮卫生管控要求。设计时充分考虑了商用场景的承重需求，柜体框架采用加厚方管焊接作为内部支撑，台面下方衬有承重垫板，长期放置堆叠餐具、盛具也不会出现台面变形问题；柜体底部做了可调脚杯预留位，安装时可根据地面平整度调整整体高度，保证台面水平，避免水槽积水无法排净。从安装边界来看，设备整体为长方体落地结构，背部预留50mm的走管间隙，无需贴死墙面安装，左右两侧可根据后厨布局衔接操作台、冰柜等其他厨电设备，台面高度按照人体工程学设置为850mm，适配大多数后厨操作人员的站立作业高度，减少长时间弯腰操作的疲劳感。功能设计上，这款设备将洗碗作业的前置预处理环节与储物功能深度整合，操作人员从收餐台转运来的餐具可直接放置在左侧暂存区，先在水槽内完成残渣冲除、预洗，再转入后续的高温洗碗工序，整个操作动线无需来回转身，能有效提升后厨餐洗环节的作业效率；柜体的封闭设计也避免了清洁工具、耗材外露，让后厨整体环境更整洁，符合食药监部门对餐饮后场的卫生检查要求。建模过程中对各个部件的装配间隙做了精准还原，柜门与柜体的配合间隙控制在2mm以内，既保证开关门顺畅，也不会出现缝隙过大进虫的问题；水槽的下水口位置做了坡度设计，保证槽内积水可完全排空，无卫生死角；龙头的安装位做了加强衬板，长期扳动龙头也不会出现台面松动渗水的问题。针对商用场景高频率使用的特点，所有接触水的部件均采用耐腐蚀材质设计思路，柜门面板做了防刮防水处理，日常清洁只需用湿抹布擦拭即可，不会因为长期沾水出现起鼓、变形问题；柜体底部做了100mm的抬高设计，避免地面积水浸泡柜体框架，延长设备整体使用寿命。
