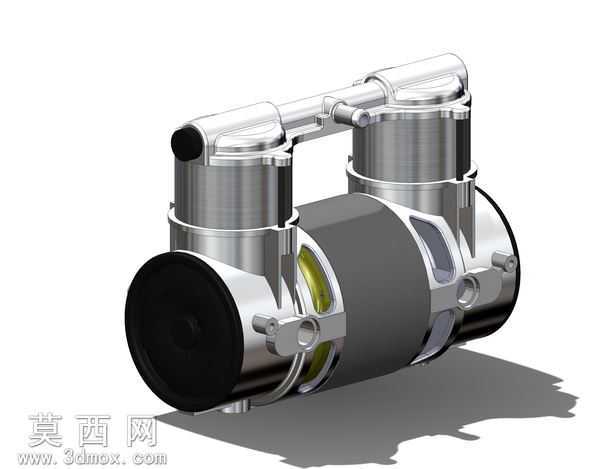

托马斯2450系列双缸空气压缩机结构模型

本模型为托马斯2450系列小型空气压缩机的完整三维建模作品，建模过程严格参考实物测绘尺寸与产品公开参数进行1:1比例还原，整体采用自顶向下的装配设计思路，先完成整机布局骨架的搭建，再依次拆分各个子部件进行独立建模，最终通过装配约束完成整机组合，确保各部件之间的装配间隙、运动干涉均经过校验，符合实际产品的装配逻辑。模型完整还原了该款压缩机的双缸并列布局结构，包含驱动电机主体、两个对称布置的压缩缸体、顶部连通的输气汇流管路、前端输出端盖、缸体固定支架、端部密封端盖等全部核心结构件，每个零件的细节特征均做了精细化还原：缸体外壁的散热鳍片做了等距阵列处理，边缘做了符合加工工艺的圆角过渡；电机外壳的安装定位凸台、固定孔位完全匹配实物尺寸；连接两个缸体的金属管路还原了弯折弧度与接头连接结构，管路与缸体的衔接处做了密封结构的细节刻画；前端黑色端盖还原了表面的哑光质感与中心轴孔的定位结构。材质渲染阶段针对不同部件的实际材质做了区分处理：金属缸体与管路采用抛光镀铬金属材质，调整了反射粗糙度与环境贴图映射，还原出亮面金属的反光质感；电机主体的外壳采用磨砂深灰工程塑料材质，调整了漫反射粗糙度与细微颗粒纹理，还原工程塑料的哑光触感；前端黑色端盖采用硬质橡胶材质，降低反射强度同时添加细微的表面凹凸纹理；缸体与电机衔接处的密封胶圈采用半透明黄绿色橡胶材质，还原密封件的半通透质感。模型同时还原了该款压缩机30psi输出压力对应的结构设计特点，双缸并列的结构可以在较小的整机体积下实现更稳定的压缩空气输出，对称式的缸体布局可以平衡活塞往复运动产生的振动，底部的安装支架预留了标准安装孔位，可直接用于设备集成的布局参考。建模过程中对运动部件做了简化的运动仿真约束，活塞在缸体内的往复行程、曲轴的转动关系均做了配合约束，可直观展示压缩机的工作运动逻辑，所有零件均做了参数化建模处理，关键尺寸可根据设计需求进行调整修改，可用于小型气动设备的动力单元选型参考、压缩机结构教学演示、气动系统集成方案展示等场景。
