卧式回转式制冷压缩机三维结构设计

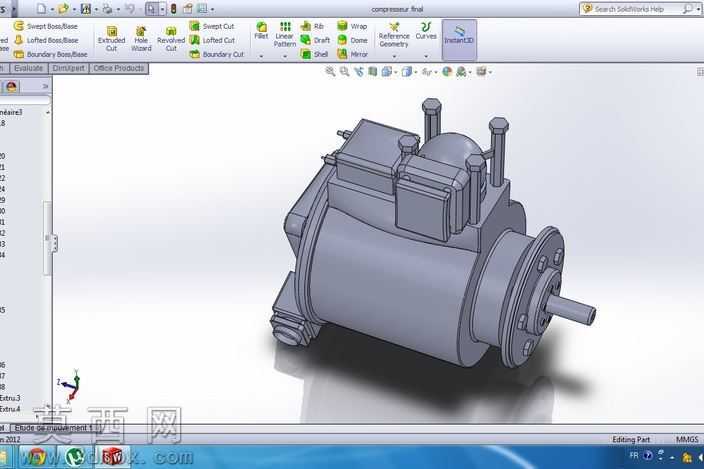

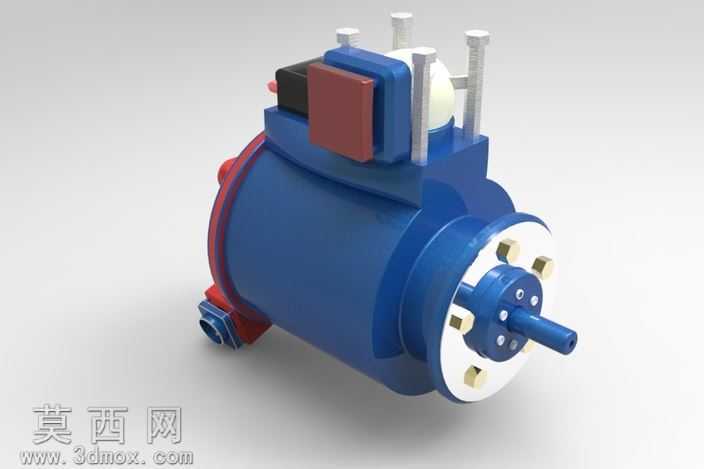

本作品为卧式回转式制冷压缩机的三维参数化建模成果，建模过程依托三维机械设计软件完成，全程遵循机械设计通用规范与制冷压缩机的行业设计标准，完整还原了该类压缩机的真实结构与装配逻辑。建模初期首先梳理回转式压缩机的核心组成逻辑，将整体结构划分为动力输入轴系、压缩腔体组件、外置电控模块、安装定位结构四大模块，采用自底向上的装配建模思路，优先完成单个标准件与核心零件的建模，再按照实际装配约束完成整体组装，确保各部件的配合关系完全符合真实产品的装配要求。模型材质设置贴合工业产品实际质感，主体金属壳体采用哑光灰铸铁材质，表面添加细微的铸造纹理与均匀的粗糙度参数，还原铸件的真实视觉效果；伸出的动力输出轴采用调质合金钢材质，表面设置更高的光洁度参数，体现机加工面的金属光泽；顶部的电控接线盒采用工程塑料材质，添加细微的磨砂质感，区分金属部件与非金属部件的视觉差异；各部位的紧固螺栓、定位销等标准件统一采用镀锌钢材材质，边缘添加轻微的倒角反光效果，提升模型的真实感。结构设计上完整还原了该类压缩机的核心特征：卧式布置的圆柱形压缩腔体为核心主体，一端伸出带法兰安装盘的动力输入轴，轴端设置多组螺栓孔用于与外部动力源对接，法兰与腔体之间设置密封结构的建模细节，体现压缩机的密封设计要求；腔体顶部布置电控接线模块与气阀接口，接线盒的卡扣、接线端子等细节均做了精细化建模，气阀接口保留了管路连接的安装位与密封面结构；腔体底部设置安装支脚，支脚预留安装螺栓孔，用于整机的固定安装。建模过程中对各运动部件的配合关系做了约束校验，确保动力输入轴与腔体内部的压缩组件的运动逻辑符合回转式压缩机的工作原理，各静止部件之间的贴合面、密封面均做了干涉检查，排除模型内部的结构干涉问题。渲染阶段采用工作室均匀布光方案，主光源从斜上方45度投射，搭配底部补光与侧面轮廓光，清晰展现模型的结构轮廓与各部件的层次关系，阴影采用柔和的软阴影参数，避免生硬阴影遮挡结构细节，最终呈现的模型可用于制冷设备的结构展示、装配教学、方案演示等场景，能够直观展现卧式回转式压缩机的外部结构与装配关系。
