旋转加料器结构爆炸展示三维设计

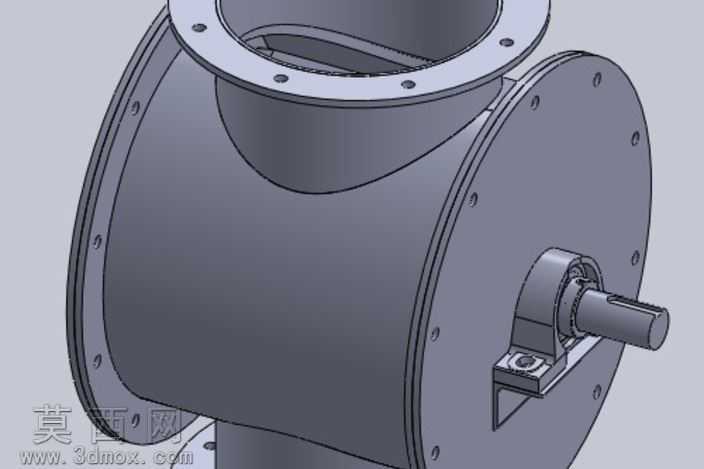

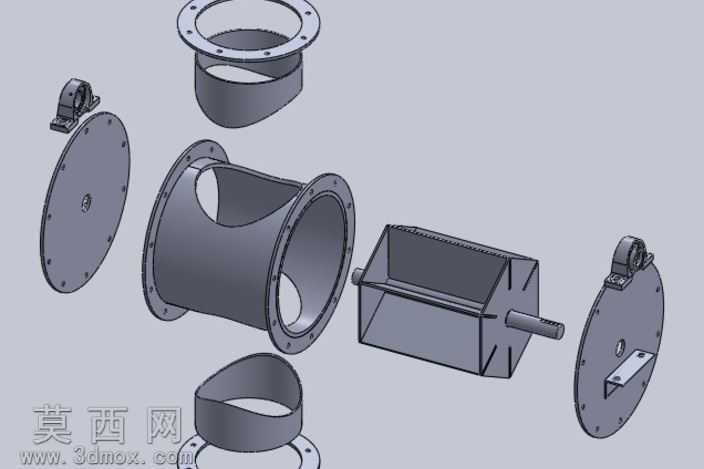

本作品为旋转加料器的三维结构设计，采用SolidWorks完成全参数化建模，通过爆炸视图清晰呈现设备各组成部件的装配关系与结构细节。建模过程中首先完成核心转子组件的构建，针对带叶片的转子主体，通过草图绘制、拉伸凸台、阵列特征完成叶片与转轴的一体化建模，保证叶片与壳体内腔的配合间隙均匀，满足定量给料的精度要求。壳体部分采用两端带法兰的筒状结构设计，建模时通过旋转凸台、法兰孔阵列完成主体结构，同时预留两端端盖的安装定位面，上下进出口分别设计对接法兰，可直接与上下游料仓、输送管路完成法兰连接装配。两端端盖组件建模时，整合了轴承安装位、密封槽结构，配套的带座轴承模型严格按照标准件尺寸参数构建，保证转轴转动的同轴度与支撑稳定性，端盖上还设计有观察与检修的附属安装位。上下接口的变径连接段通过放样特征完成建模，保证料流通道顺滑无死角，避免物料卡滞残留。渲染阶段采用金属哑光材质赋予壳体与端盖部件，转子叶片采用耐磨金属材质，轴承等标准件采用发黑处理的金属质感，通过环境光遮蔽效果突出各部件的结构轮廓，爆炸视图的排布遵循实际装配顺序，将各连接紧固件、密封件按装配层级拆分展示，清晰呈现设备的装配逻辑。设计过程中重点考量了旋转加料器的锁风性能与给料均匀性，通过控制转子叶片与壳体内壁的间隙参数，保证上下腔体的气压隔离效果，同时叶片的等分角度设计确保每转的给料量恒定，满足粉体、颗粒状物料的定量输送、锁风给料的工况需求，各法兰连接位的螺栓孔采用标准参数阵列，可直接对接通用规格的工业管路与料仓接口，端盖与壳体的连接采用周向均布的螺栓固定，方便后期拆解维护与易损件更换。
