洗衣机自动剂量投放装置结构设计

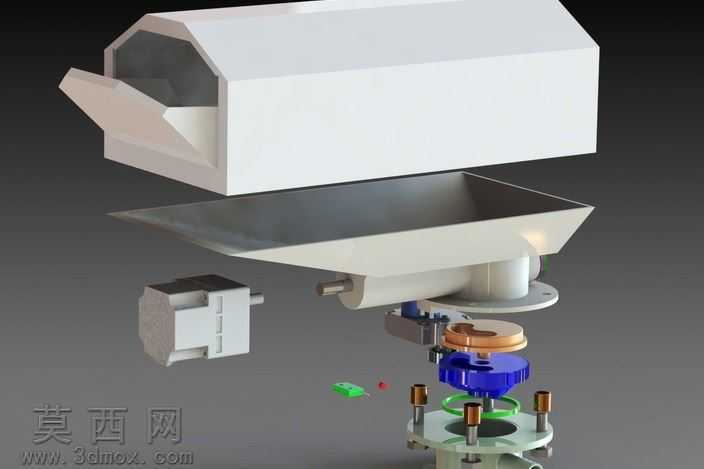

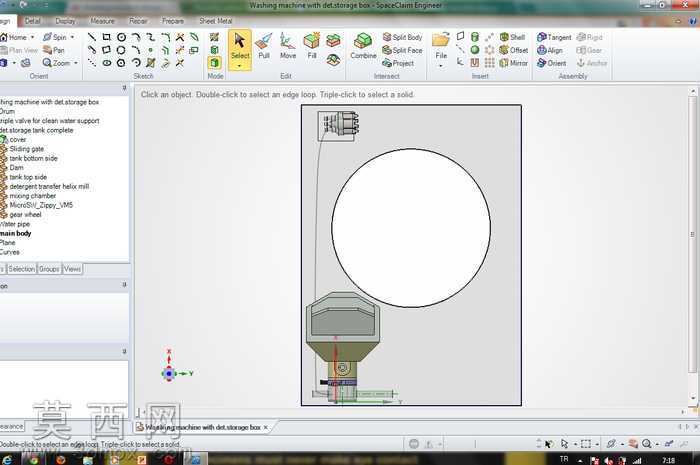

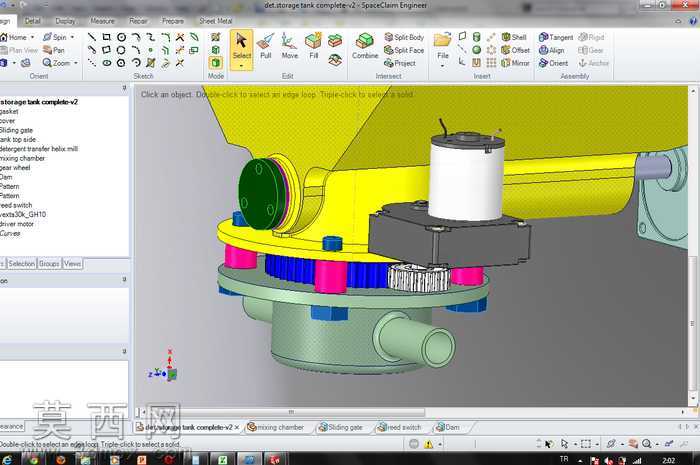

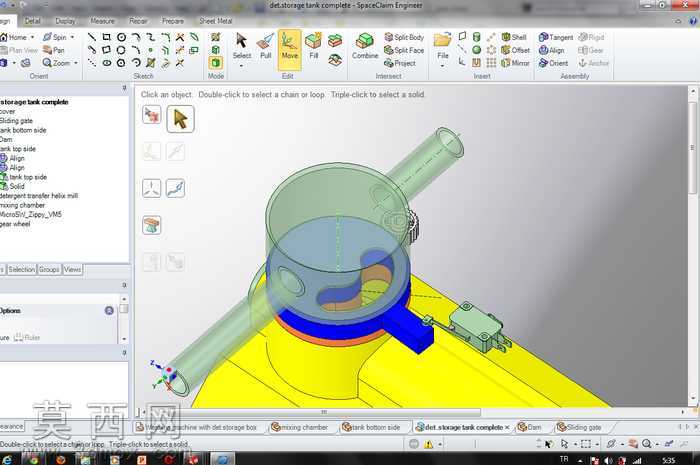

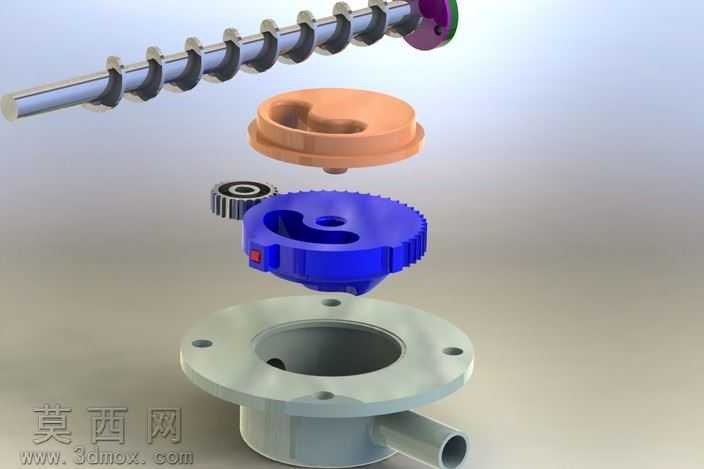

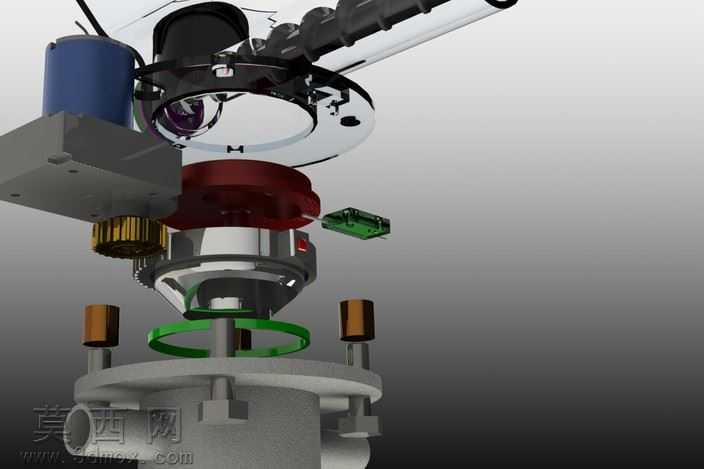

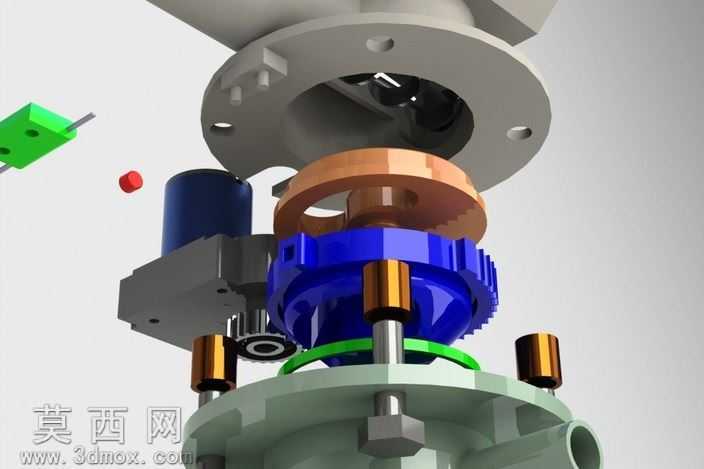

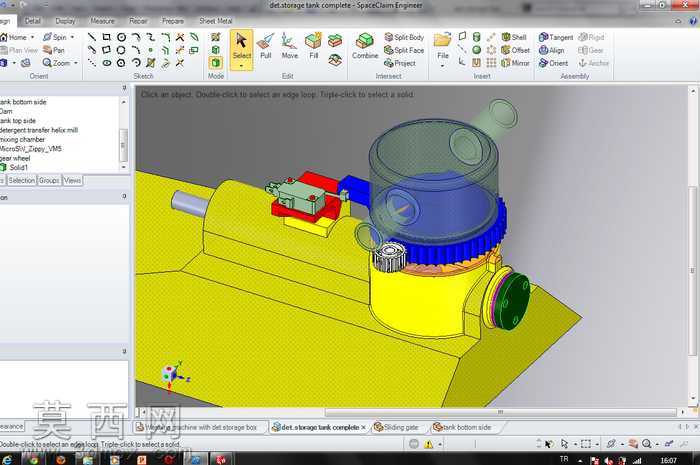

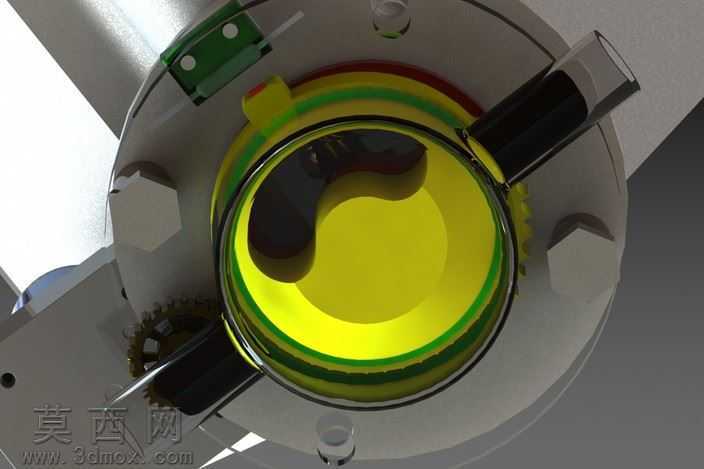

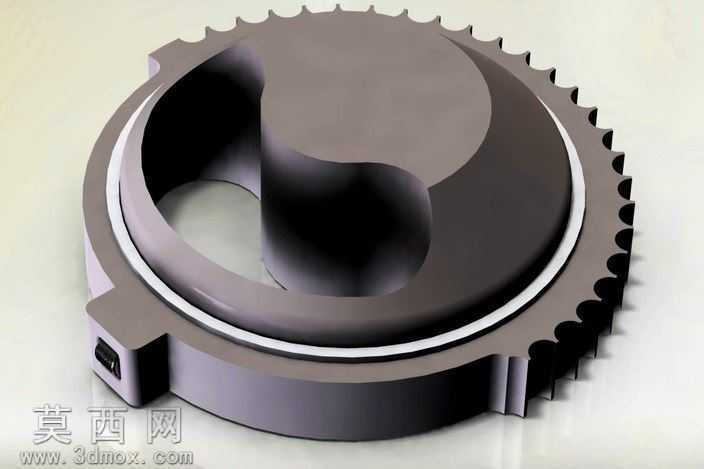

本作品为洗衣机配套的洗涤剂自动剂量投放单元三维建模成果，整体围绕洗涤剂定量输送、精准投放的功能需求展开结构设计。建模过程中首先完成核心储液舱的结构搭建，该储舱可容纳约10Kg洗涤剂，舱体内部集成扭转式送料结构，通过曲面建模完成舱体内壁的导流弧度设计，确保洗涤剂能够顺畅流向投放通路，避免残留挂壁问题。传动部分采用直流电机驱动机械滑块的结构方案，建模时对齿轮啮合结构、半转式闸门组件做了精细化装配约束，齿轮的齿形参数、滑块的导轨配合间隙都按照实际传动需求做了参数化设定，同时在闸门位置预留了干簧传感器的安装位，设计采用双干簧开关分别检测闸门全开、全闭两个位置，确保投放剂量的控制精度，避免未使用的洗涤剂出现漏流问题。渲染阶段对不同部件做了差异化材质赋予：储液舱的透明观察区域采用高透光学塑料材质，调整了折射与反射参数模拟真实透明件的视觉效果；内部洗涤剂部分采用半透明淡黄色材质，添加了轻微的浊度质感还原液态洗涤剂的真实状态；金属传动齿轮、电机外壳采用金属磨砂材质，区分了不同金属部件的表面粗糙度；塑料结构件采用哑光工程塑料材质，通过色彩区分不同功能模块，让整体结构的层级关系清晰直观。整体设计思路围绕家用洗衣机的自动投放需求展开，既可以作为洗衣机内置的洗涤剂投放模块使用，也可经过参数调整后适配工业场景的食品类物料定量投放，所有结构部件都做了装配干涉检查，确保各运动部件在动作过程中不会出现卡滞、碰撞问题，传动路径的动力传递效率也通过结构优化做了提升，降低驱动电机的负载损耗。
