带散热槽多孔位钣金壳体零件盒

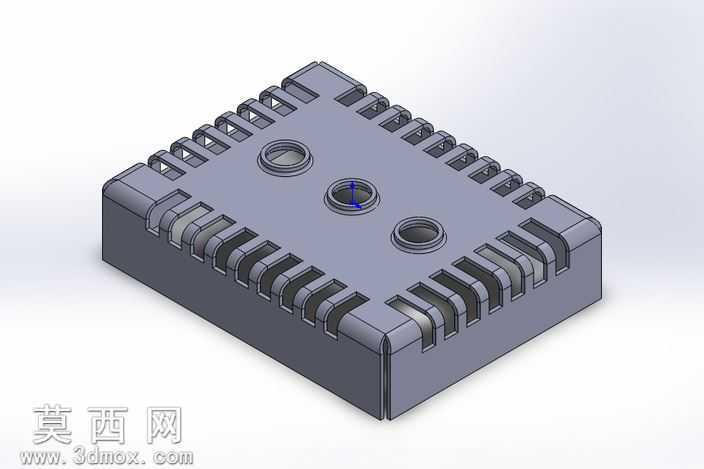

该作品为钣金材质的零件收纳盒结构，建模过程依托三维钣金设计模块完成，全程遵循钣金加工的工艺逻辑搭建特征，避免出现无法落地的非工艺结构。建模初始阶段先绘制盒体的基础轮廓草图，以基体法兰特征生成盒体的底壁基础结构，确定整体长方体的外形尺寸基准，保证盒体边角的圆角过渡符合钣金折弯的最小半径要求，避免折弯工序出现开裂隐患。盒体侧壁采用边线法兰特征逐边生成，在侧壁上均匀排布的长条形散热槽，先通过草图绘制阵列排布的槽口轮廓，再使用拉伸切除特征完成开槽，开槽位置与侧壁折弯边预留足够的工艺安全距离，防止开槽距离折弯线过近导致加工变形。盒体顶面的三个圆形安装孔位，按照功能需求排布不同的孔径尺寸，中间孔位添加沉孔结构适配对应紧固件的安装要求，三个孔位的位置度通过草图几何约束完全锁定，保证后续加工的孔位精度。盒体边角处的拼接结构采用钣金闭合角特征处理，调整缝隙参数匹配实际焊接或者咬接的工艺余量，让盒体组装后边角严丝合缝，无明显错位缝隙。渲染阶段为模型赋予哑光磨砂的金属钣金材质，调整材质的粗糙度参数模拟真实冷轧钢板喷塑后的表面质感，添加柔和的环境光突出盒体表面的结构细节，对散热槽的凹陷结构做光影强化，清晰展现槽体的深度与排布规律。整个设计兼顾零件收纳的实用功能与散热需求，所有结构特征均可对应钣金下料、折弯、冲孔、表面处理的常规加工工序，无冗余设计结构，整体壁厚均匀一致，折弯处的释放槽设置合理，既保证盒体的结构强度，也充分考虑钣金加工的工艺可行性，可直接用于工艺拆解指导实际生产。
