自升式钻井平台弦杆桁架结构三维设计

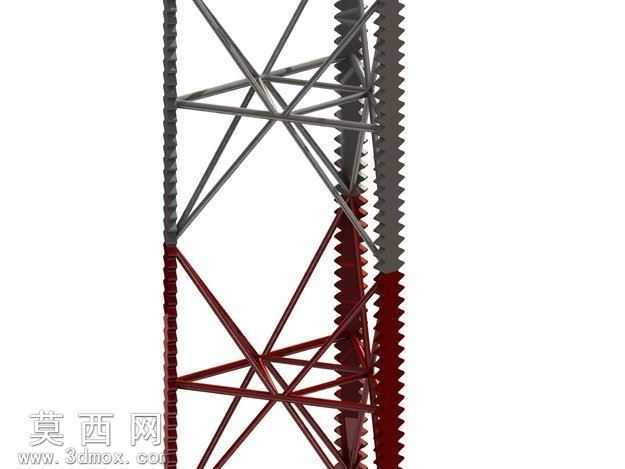

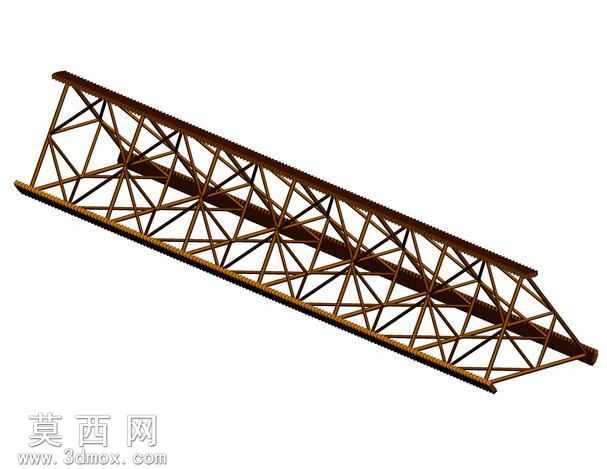

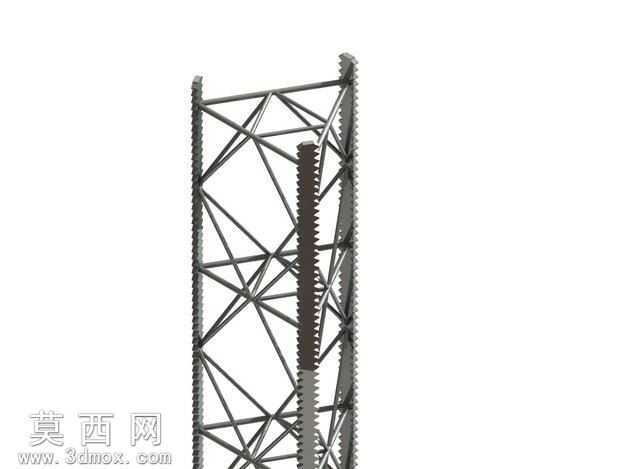

本模型为自升式钻井平台所用的弦杆桁架分段结构，采用三维参数化建模方式完成整体搭建，建模过程中严格遵循海洋工程钢结构的设计规范，精准还原了桁架结构的空间排布逻辑。建模阶段首先确定弦杆的主承载轴线，以两根平行的热轧型钢作为上下主弦杆，作为整个分段的核心受力构件，主弦杆的截面尺寸、边缘倒角都按照实际工程参数进行1:1还原，保证结构尺寸的精准性。随后完成腹杆体系的搭建，腹杆采用等边角钢型材，按照三角形稳定桁架的排布逻辑，在上下弦杆之间交错布置，每一段腹杆的端点都与主弦杆的表面做精准的贴合约束，节点处的连接位置完全匹配实际焊接工艺的对接要求，避免出现结构错位、间隙不合理的问题。材质设置上，整体结构赋予耐候钢结构材质，表面做了锈蚀质感的纹理映射，还原海洋作业环境下钢结构长期使用的外观状态，材质的粗糙度、金属度参数经过反复调试，渲染后能够清晰呈现型钢表面的轧制纹理、节点处的焊接痕迹，视觉还原度较高。结构设计上，该桁架分段采用全三角形腹杆布局，无多余冗余构件，在保证整体抗弯、抗扭承载能力的前提下，尽可能降低结构自重，符合海洋平台构件轻量化、高承载的设计要求。单段桁架的两端预留了标准对接接口，可通过接口实现多段桁架的快速拼接，组成不同长度的平台弦杆主体，适配不同作业水深的自升式钻井平台使用需求。渲染阶段采用等轴测视角展示模型，搭配柔和的环境光与定向补光，清晰呈现桁架内部的空间交错结构，让观看者能够直观了解腹杆与主弦杆的连接关系、整体的空间构型，模型仅展示单段标准节结构，便于使用者理解整个弦杆的模块化设计思路，为后续的整体平台装配、结构力学仿真提供精准的三维模型基础。
