多款实用钣金支架类零件三维设计

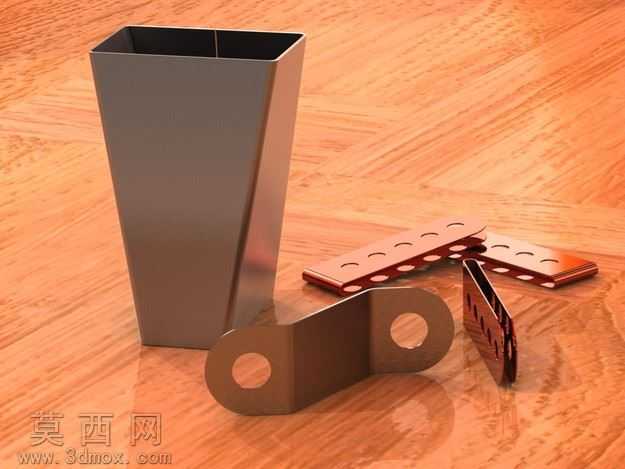

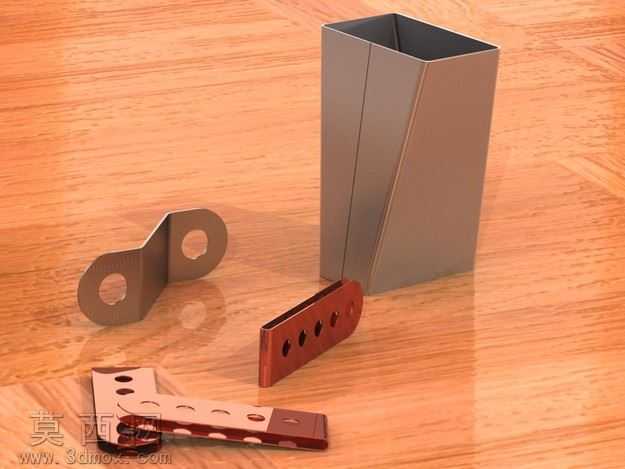

本次设计的多款钣金零件均采用SolidWorks进行全参数化三维建模，建模过程严格遵循钣金加工的工艺规范，从基础的基体法兰特征开始搭建，依次通过边线法兰、折弯、切除拉伸、成型工具等特征完成每一个零件的结构构建，确保所有折弯半径、板材厚度、切口参数都匹配常规钣金冲压、折弯加工的实际生产要求，避免设计出无法落地加工的结构。在材质与渲染表现上，针对不同零件的使用场景匹配了对应的金属材质：带双安装孔的折弯角码采用冷轧钢板材质，渲染时还原了哑光喷塑后的细腻金属质感，表面设置了细微的磨砂纹理，避免过度反光失真；长条形多孔调节支架采用红铜色表面处理，渲染时调整了金属粗糙度与反射参数，还原出铜质零件温润的金属光泽；异形方筒类钣金件采用拉丝不锈钢材质，通过调整纹理方向与反射强度，还原出不锈钢板材拉丝后的定向纹理效果，L型多孔连接支架同样匹配冷轧钢镀锌后的表面质感，所有零件的渲染都基于真实物理光照搭建场景，将零件放置在木纹工作台面上，通过柔和的侧光展现零件的折弯棱角、孔位细节与材质质感，清晰呈现每一处结构特征。从结构设计思路来看，双孔折弯角码采用对称式安装孔设计，折弯角度为90度，可用于两个垂直面的零部件连接固定，孔位尺寸适配常规的螺栓安装规格，折弯处预留了合理的工艺缺口避免折弯开裂；长条形多孔调节支架沿长度方向均匀排布多组安装孔，可实现安装位置的无级调节，端部的折弯结构提升了零件的整体刚性，避免长条形零件受力变形；异形方筒钣金件采用多块板材折弯后拼焊的结构设计，其中一侧壁带有倾斜角度，可满足特殊安装空间的容纳需求，拼缝位置预留了焊接工艺余量；L型多孔连接支架在两个垂直折弯边上都设置了多组安装孔，可实现多方向的连接固定，同时在折弯处设置了加强压痕，提升零件的抗弯折能力。所有零件的建模过程都保留了完整的特征树，可随时修改板材厚度、孔位间距、折弯角度等参数，适配不同的使用需求，同时模型导出了多种通用格式，可直接导入各类钣金加工编程软件进行生产排程，也可用于装配场景的搭建验证，检查零件之间的装配干涉情况，确保设计的实用性。
