储水罐引流注液流体演示装置

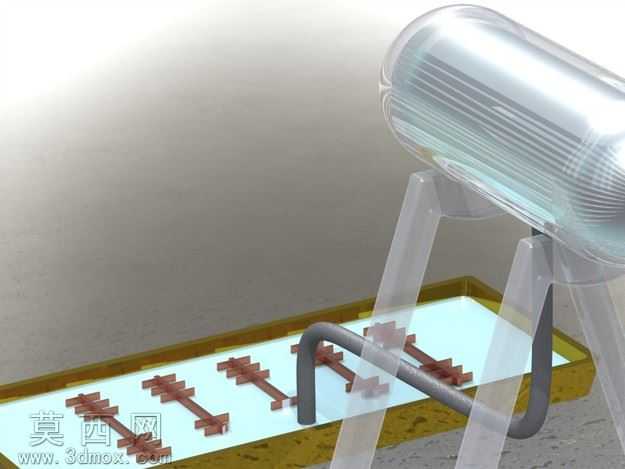

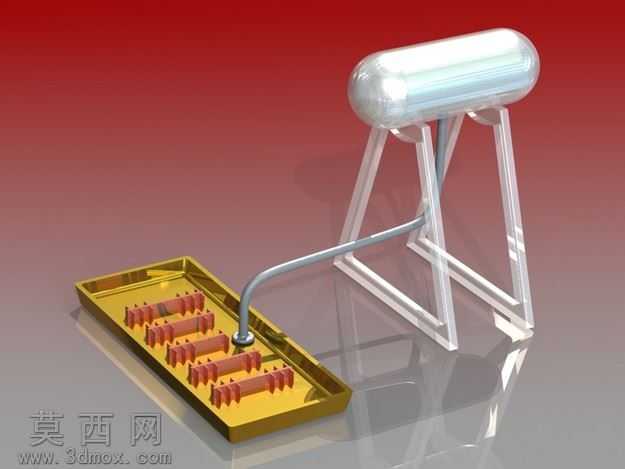

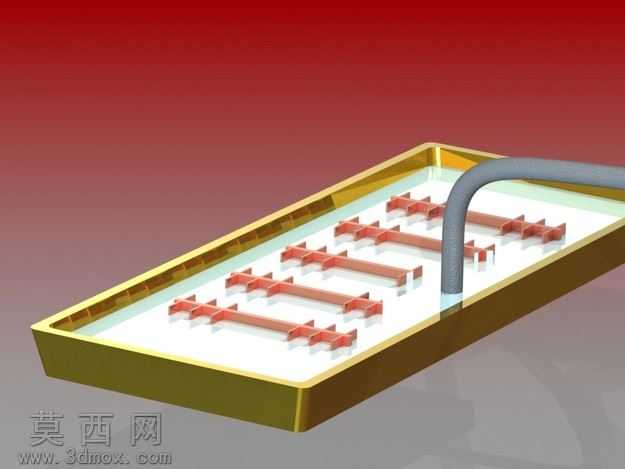

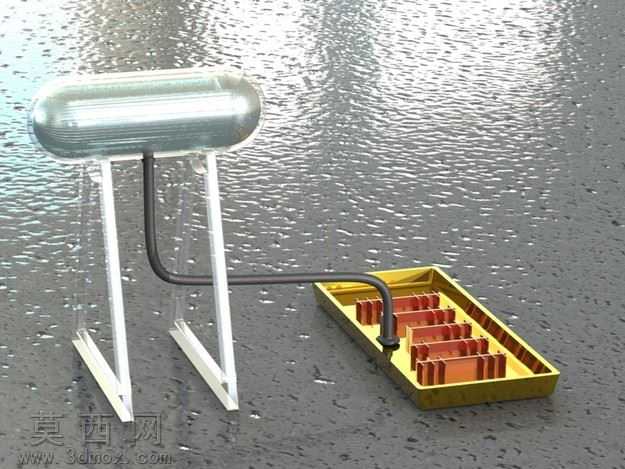

本作品为流体流动演示装置的三维建模成果，建模阶段采用参数化特征构建逻辑，首先完成卧式储水罐体的轮廓绘制，通过旋转凸台命令生成两端带椭圆封头的圆柱罐体主体，对罐体表面做等壁厚抽壳处理，预留出管路对接的安装孔位，保证罐体承压结构的合理性。罐体支撑支架采用三角桁架式结构，通过拉伸、切除命令生成方管截面的支撑腿，添加交叉斜撑结构强化支架稳定性，支架与罐体接触位置设计弧形托座，贴合罐体外壁曲面，避免应力集中。引流管路采用扫掠命令生成，路径沿支架内侧延伸至下方接液托盘，管路两端分别做翻边处理，一端对接罐体出水口，另一端对准托盘内的注液区域，保证流体流动路径的顺滑无拐点。下方接液托盘采用带围边的槽体结构，内部等距排布多组带散热鳍片结构的待充液组件，组件与托盘底板做定位配合，模拟液体从罐体流出后依次填充各组件容腔的过程。材质渲染阶段，罐体采用半透明磨砂塑料材质，添加轻微环境反射效果，可直观观察内部液位变化；支撑支架采用高透亚克力材质，调整折射率参数还原透明支撑件的通透质感，同时保留支架棱边的高光轮廓；引流管路采用哑光金属材质，添加细微拉丝纹理，还原金属管路的真实质感；接液托盘采用亮面镀金金属材质，提高表面反射强度，突出槽体内部结构；待充液组件采用红棕色工程塑料材质，与金色托盘形成鲜明色彩对比，便于观察液体填充进度。场景布光采用三点布光方案，主光源从斜上方45度投射，打出装置整体的明暗层次，辅助光源从侧后方补光，勾勒透明支架与金属管路的轮廓光，底部添加弱反射地面，还原装置放置的真实环境。设计思路围绕流体充液过程的可视化演示展开，所有结构均服务于液体从储水罐排水、沿管路流动、最终填充下方容器的完整流程展示，各部件的装配间隙、管路对接精度均按照实际演示装置的装配要求设置，既保证了模型外观的仿真度，也可直接用于流体动画的驱动制作，清晰呈现液体流动的完整动态过程。
