双活塞杆式标准气动气缸三维结构设计

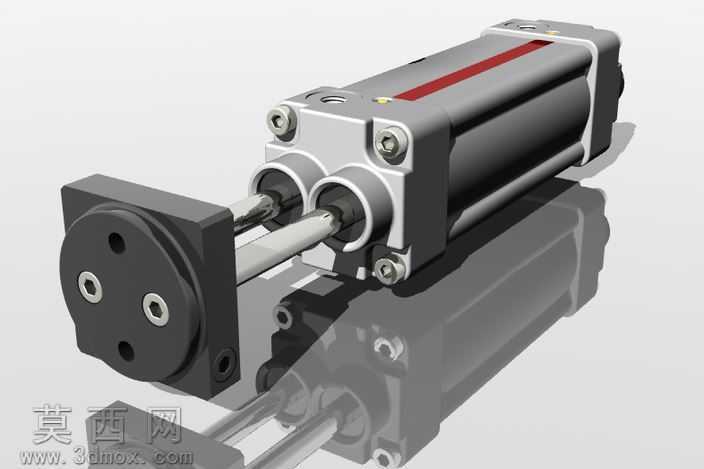

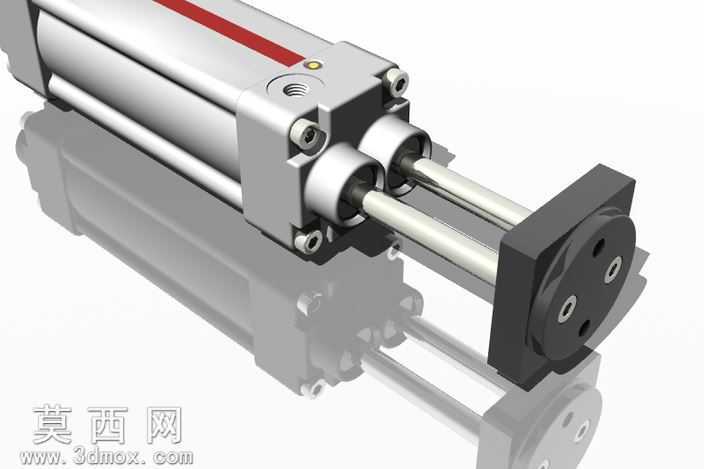

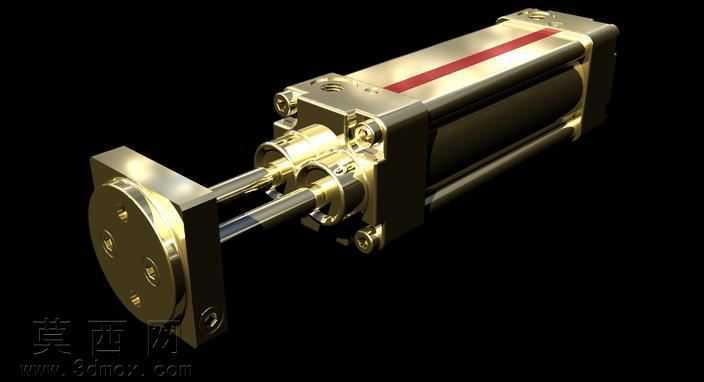

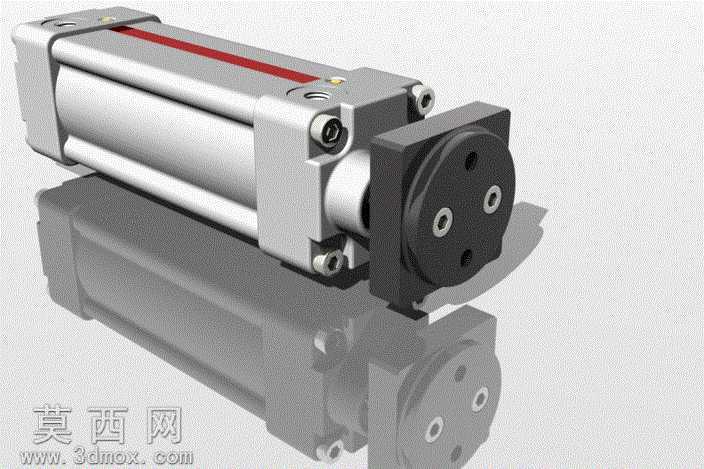

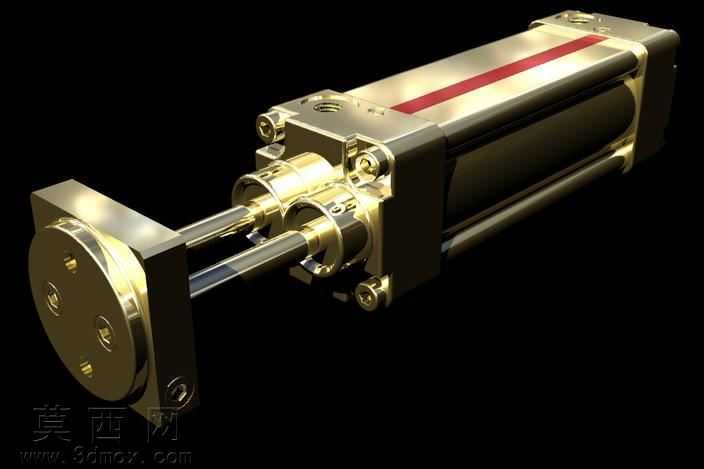

本作品为双活塞杆式气动气缸的三维建模成果，建模过程依托主流三维机械设计软件完成，全程遵循机械设计规范与气动元件通用尺寸标准，从结构拆解到整体装配均经过严谨的尺寸校验，确保各部件配合关系符合实际工业应用要求。建模阶段首先完成核心部件的参数化绘制：针对缸筒部分，采用拉伸特征构建主体圆柱腔体，通过倒角、圆角特征处理端口锐边，同时预留密封件安装槽位，缸筒外壁的红色标识条采用包覆特征实现，还原工业产品的外观标识特征；端盖部分通过多特征组合完成安装孔、活塞杆过孔、缓冲密封槽的结构绘制，端盖与缸筒的连接螺栓孔采用圆周阵列方式生成，保证孔位的位置度精度，端盖表面的紧固螺栓单独建模后通过装配约束完成定位，还原真实的螺栓连接结构。双活塞杆结构是本模型的核心设计点，两根平行活塞杆采用同轴度约束完成装配，活塞杆前端的安装法兰板单独建模，板上的定位孔、安装螺纹孔均按照气动执行元件的安装标准绘制，确保该法兰可直接匹配常规气动附件的安装尺寸。模型渲染阶段采用工业级材质赋予方案：缸筒主体使用哑光银灰色金属材质模拟铝合金阳极氧化表面效果，端盖、安装法兰使用深灰色哑光金属材质模拟铸铝或钢制喷塑表面，活塞杆采用亮面抛光金属材质模拟镀铬活塞杆的高光质感，密封件位置赋予黑色橡胶材质，紧固螺栓赋予不锈钢金属材质，同时添加柔和的环境光影与地面反射效果，清晰呈现各部件的结构层次与材质差异，让模型既具备工程参考价值，也拥有直观的视觉展示效果。结构设计上，该气缸为双出杆双作用气缸，两侧活塞杆同步伸缩，可实现双向等行程输出，相比单活塞杆气缸具备更好的抗侧向负载能力，端盖内置的密封结构可保证腔体气压稳定，整体结构紧凑，安装方式灵活，可广泛应用于自动化生产线、工装夹具、物料推送等需要直线往复驱动的工业场景，建模过程中所有配合面均添加了合理的装配间隙，还原真实产品的装配公差要求，避免出现结构干涉问题，模型可直接用于气动系统方案展示、机械结构教学参考、设备虚拟装配调试等场景。
