助行拐杖配套置物托盘结构设计

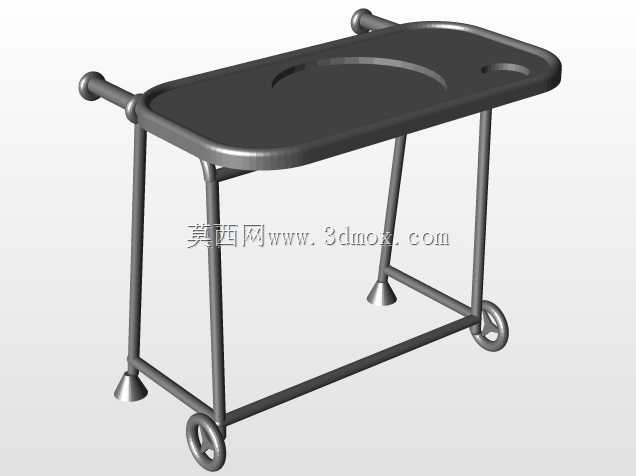

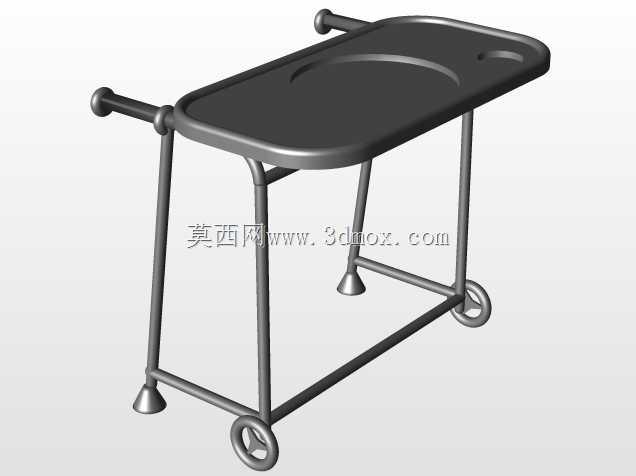

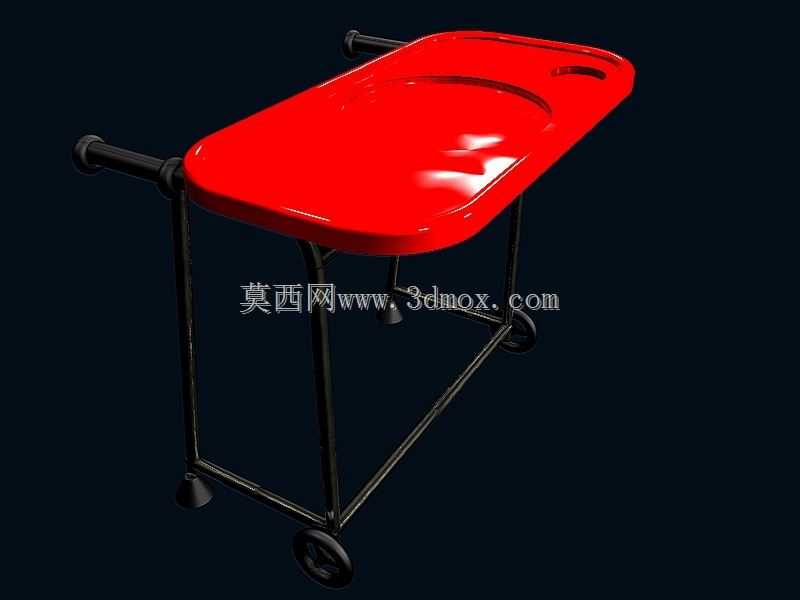

　　这款拐杖配套置物托盘，主要面向行动不便的老年群体、下肢康复期患者的日常出行场景设计，解决使用者持拐移动时无法随身携放小件物品的实际痛点。日常使用场景中，使用者往往需要携带水杯、常用药品、手机、门禁卡这类小物件，普通拐杖没有置物结构，只能将物品放在衣兜或者额外挎包，不仅取放不便，还容易在移动过程中掉落，甚至影响持拐的平衡稳定性，这款托盘就是针对这类实际需求开发的配套附件。从功能特性来看，托盘主体采用亮面硬质承托结构，盘面设置了内凹的杯槽与小型置物凹槽，能够固定放置不同直径的水杯，避免行进过程中水杯倾倒洒漏，边角处的镂空挂位可以临时悬挂钥匙、购物袋等轻量物品，盘面边缘做了凸起挡边，防止放置的小物件从侧边滑落。

　　支撑框架采用金属管材弯折成型，整体结构和拐杖的立杆采用快装式抱箍连接，不需要额外打孔改造原有拐杖结构，安装时只需要将抱箍对准拐杖立杆的合适高度锁紧即可，使用者可以根据自身的使用习惯调整托盘的安装高度，适配不同身高、不同持拐姿势的使用需求。底部配套的脚轮与拐杖原有脚垫配合，在使用者停下休息时，托盘可以随拐杖一同稳定放置在地面，不会出现侧翻的情况，移动时脚轮随拐杖同步行进，不会额外增加使用者的推行阻力。设计过程中首先考虑的是安装边界的适配性，抱箍结构做了可调节口径设计，能够适配市面上绝大多数圆管结构的腋拐、肘拐的立杆直径，不需要针对特定型号的拐杖单独开模，通用性较强。外形尺寸上，托盘主体长度控制在380mm以内，

　　宽度控制在240mm以内，整体外伸距离不超过拐杖立杆前方200mm，避免托盘过宽或者外伸过长影响使用者正常行走，也防止在经过狭窄通道、门框时出现磕碰。盘面的承载能力按照日常使用场景做了冗余设计，额定承载5kg以内的物品完全可以满足日常使用，不会出现盘面变形或者连接结构松动的情况。连接位置的紧固件采用防松设计，长期使用过程中不会因为行进过程中的振动出现抱箍滑移、托盘下坠的问题。托盘盘面的边角全部做了圆弧倒钝处理，没有尖锐棱角，避免使用者在移动或者起身、坐下的过程中被磕碰受伤。支撑腿的结构采用三角稳定布局，和拐杖的两根立杆形成稳定的支撑面，当拐杖直立放置时，托盘的重量不会导致拐杖重心偏移倾倒。在实际使用中，这款托盘不需要使用者额外手持，

　　所有置物重量都通过支撑框架传递到拐杖主体结构上，不会增加使用者手臂的负重，取放物品时只需要稍作停顿就可以直接拿取，不需要额外卸下背包或者翻找衣兜，对于单手操作不便的使用者十分友好。设计阶段也考虑了不同使用环境的适配性，托盘盘面采用防水易清洁的材质，洒上水或者沾染污渍只需要擦拭即可清理，金属支撑框架做了防锈处理，在潮湿的卫生间、户外雨天环境下使用也不会出现锈蚀问题。安装完成后整体结构不会干扰拐杖原有高度调节、折叠收纳的功能，不需要使用托盘时也可以快速将抱箍松开拆下，不会破坏拐杖本身的结构与使用性能。针对康复场景的使用需求，托盘的安装位置特意避开了拐杖的扶手调节区间，不会影响使用者调整扶手高度，也不会在持拐时硌到手臂或者腰部。整体结构没有过多的零散零件，日常维护只需要定期检查抱箍的锁紧状态即可，不需要复杂的保养流程。
