带遮阳功能的助行拐杖支撑装置

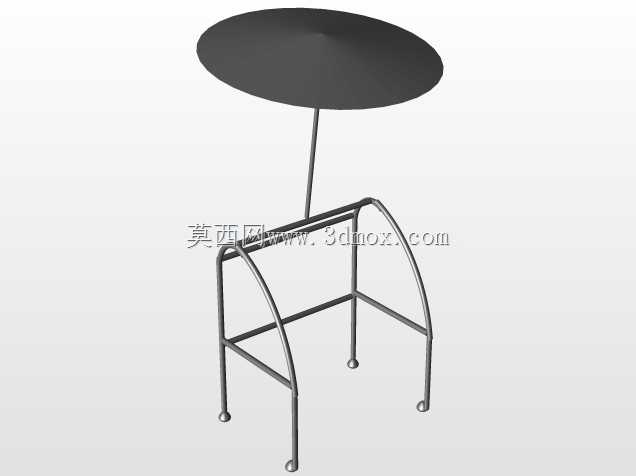

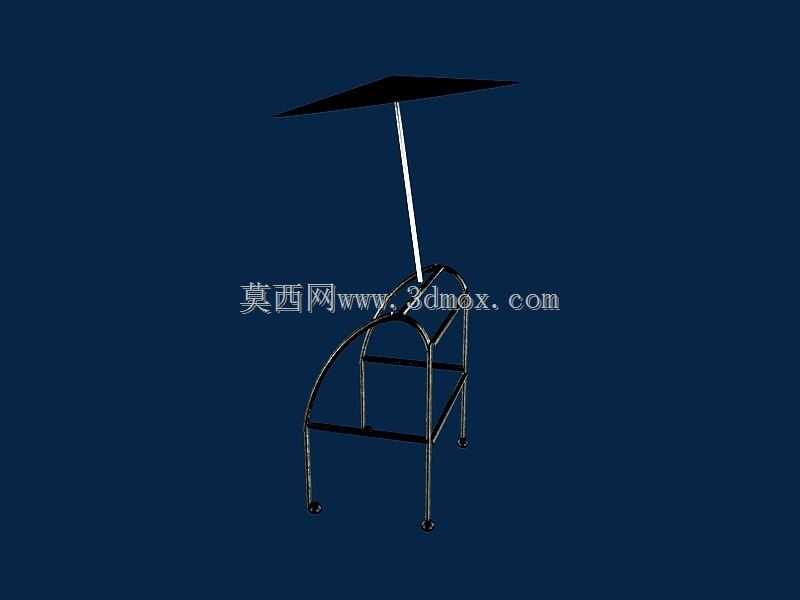

　　这款带遮阳结构的拐杖辅助装置，主要面向户外长距离行走的行动不便人群设计，解决普通拐杖仅能提供支撑、无法应对户外日晒的实际使用痛点。从结构组成来看，装置下部采用四脚支撑框架结构，四根支腿底端均配置防滑脚垫，相比单脚拐杖大幅提升站立时的支撑稳定性，使用者中途停歇时无需额外寻找倚靠物，可直接借助装置保持站立姿态，适配平整铺装路面、小区步道等常规户外通行场景。上部的遮阳伞采用直杆固定式安装，伞杆与支撑框架的顶部横梁刚性连接，伞面展开后可覆盖使用者上半身区域，避免长时间户外行走时头部、肩颈被阳光直射，降低高温天气下户外活动的中暑风险。设计阶段优先考虑了结构的受力合理性，支撑框架采用圆管弯折成型的弧形扶手结构，

　　扶手高度匹配普通成年人站立时的手部自然下垂位置，使用者握持时无需抬臂或弯腰，长时间握持不易产生肌肉疲劳；框架的横向连接杆设置在支腿中下部，既可以作为脚踏限位结构避免行走时脚尖磕碰框架，也能强化整体框架的抗扭刚度，避免单侧受力时出现框架变形。伞杆的固定位置经过反复调整，设置在框架顶部靠后侧的位置，既不会遮挡使用者行走时的前方视线，也能保证伞面的阴影区域始终覆盖使用者的上半身，不会因为行走时的身体前倾导致遮阳区域偏移。支腿的高度设置留有一定的调节余量，可根据使用者的身高调整支腿的伸出长度，适配身高区间在150cm到185cm的使用人群，安装时无需额外打孔，仅通过支腿上的弹性卡扣即可完成高度锁定，操作简单无需额外工具。

　　装置的整体宽度控制在60cm以内，可顺利通过常规住宅门洞、小区无障碍通道，不会出现通行卡滞的问题；伞面采用轻量化的防水面料，晴雨天气均可使用，遇到突发降雨时也可提供临时的遮雨功能，伞骨采用弹性玻纤材质，遇到中等风力时可产生小幅形变泄力，不会出现伞骨折断或者装置被风吹翻的情况。框架的所有弯折处均做了圆弧过渡处理，没有尖锐棱角，避免使用过程中磕碰划伤使用者；扶手位置可根据需求加装防滑泡棉套，提升握持时的摩擦力，手部出汗时也不会出现打滑的情况。从实际使用场景来看，这款装置既可以作为日常户外散步、买菜购物时的行走辅助工具，也适合在公园休憩、户外排队等需要长时间站立的场景使用，相比普通拐杖拓展了遮阳避雨的实用功能，同时保留了助行器的稳定支撑特性，结构上没有冗余的复杂构件，整体重量控制在合理区间，使用者可轻松抬起装置完成行进动作，不会因为额外增加的遮阳结构带来过大的负重负担。
