助行器配套按压式空气喇叭结构设计

　　这款空气喇叭是专为框式助行器开发的配套警示部件，主要面向行动不便的老年群体、下肢康复训练人群的日常出行场景使用，解决助行器使用过程中无法主动发出警示信号、在人流密集区域易发生碰撞的实际问题。在社区步道、商超通道、医院走廊这类人员流动复杂的场景中，助行器使用者移动速度较慢，且多数存在视线观察范围受限的情况，过往行人如果未及时注意到前方的助行器使用者，很容易发生剐蹭碰撞，这款空气喇叭不需要外接电源，依靠按压橡胶球囊产生的气流驱动喇叭振膜发声，使用者不需要做出抬手呼喊这类大幅度动作，仅需手指轻按球囊就能发出清晰的警示音，提醒周边人员及时避让。

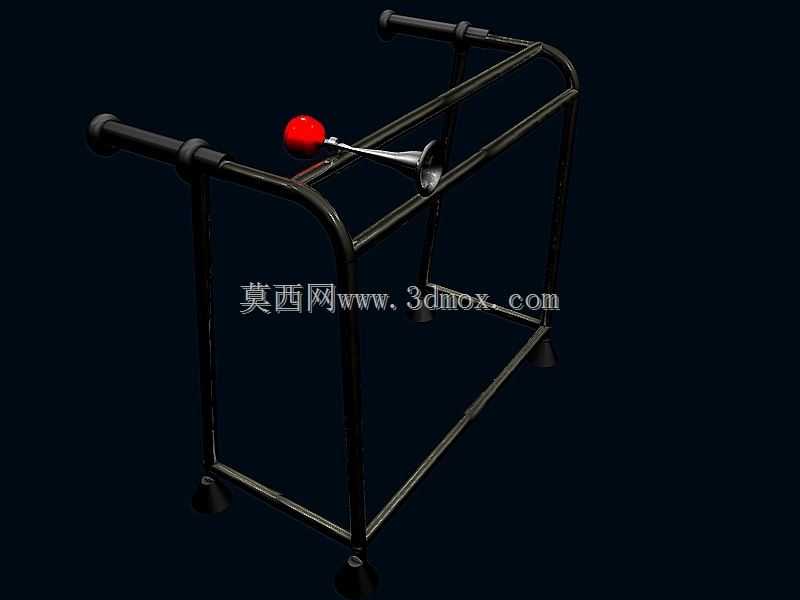

　　从结构设计思路来看，整套部件完全采用纯机械结构实现鸣响功能，没有任何电子元件，不需要更换电池，也不存在电路受潮失效的问题，适配助行器这类长期在户外、公共区域使用的辅具的耐用性要求。整套部件分为三个核心结构段：端部的红色橡胶按压球囊采用软质耐老化橡胶材质，表面做了圆弧过渡处理，按压行程控制在12mm范围内，按压力度设置在15N左右，即便是手部力量较弱的老年使用者也能轻松按动，球囊和金属导气管的连接位置做了倒刺式卡扣结构，配合橡胶密封圈实现过盈配合，避免长期按压后出现漏气、鸣响音量下降的问题；中间的金属导气管采用薄壁黄铜材质，表面做了镀铬抛光处理，既降低气流传输过程中的阻力，也能避免长期使用出现锈蚀，导气管的弯折角度经过反复调试，刚好适配助行器横杆的安装位置，不会突出到助行器的握持区域，避免使用者扶握助行器的时候误触；末端的喇叭扩音结构采用旋压成型的铝合金材质，扩音角度设置为30度，发声方向正对使用者前方1.5米高度范围，刚好覆盖行人的听觉敏感区域，不会出现声音向上或者向下扩散导致警示效果打折扣的问题。

　　在安装边界设计上，整套喇叭的固定结构采用卡扣式抱箍设计，不需要在助行器的原有管材上打孔、焊接，直接通过两个塑料抱箍就能固定在直径22mm到28mm的标准助行器横杆上，适配市面上绝大多数框式助行器、固定式拐杖的管材尺寸，安装的时候只需要拧紧抱箍上的手拧螺丝，不需要额外使用工具，使用者自己在家就能完成安装。整套部件安装完成后，突出横杆的高度不超过45mm，横向总长度控制在180mm范围内，不会额外增加助行器的整体宽度，也不会在使用者推行过程中勾挂衣物、碰到周边障碍物。球囊的安装位置刚好在使用者右手扶握助行器手柄的前方30mm处，手部保持扶握姿势的时候，食指自然伸出就能碰到球囊，不需要移动手部位置就能完成按压鸣响的操作，符合助行器使用过程中的人体工学要求。

　　从实际使用的功能特性来看，这款空气喇叭的鸣响音量控制在85分贝左右，既能够在5米范围内让周边行人清晰听到警示音，又不会因为音量过大对使用者自身或者周边人员造成听觉刺激，连续按压的时候也不会出现声音嘶哑、断音的问题。整套结构的活动部件只有橡胶球囊，没有其他易损的铰接、滑动结构，正常使用情况下的使用寿命可以达到3万次以上，橡胶球囊如果出现老化破损，也可以单独拆卸更换，不需要更换整套喇叭部件，降低后期的维护成本。和市面上常见的电子警示铃相比，纯机械结构的空气喇叭耐候性更强，在零下10度到零上60度的环境温度下都能正常工作，不会出现低温下电池亏电、高温下电路失效的问题，也不存在电子元件老化需要定期更换的麻烦，非常适合作为助行器、拐杖这类康复辅具的配套警示部件使用。在结构建模过程中，所有配合面都做了公差匹配设计，导气管和喇叭主体的连接位置、球囊和导气管的连接位置都预留了0.1mm的密封胶涂覆空间，装配后可以实现完全密封，不会因为轻微漏气导致鸣响音量不足，所有外露的金属部件都做了圆角钝化处理，没有尖锐的棱角，避免使用者在使用过程中被划伤，完全符合康复辅具的安全设计要求。
