多层钢架结构工业锅炉成套装置

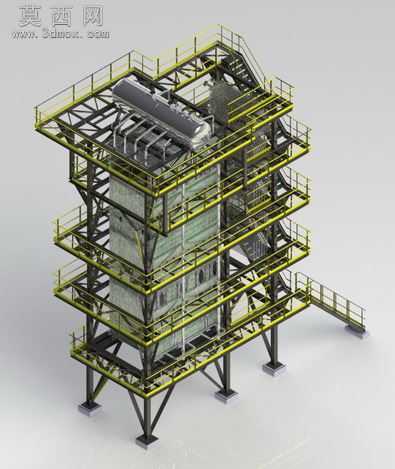

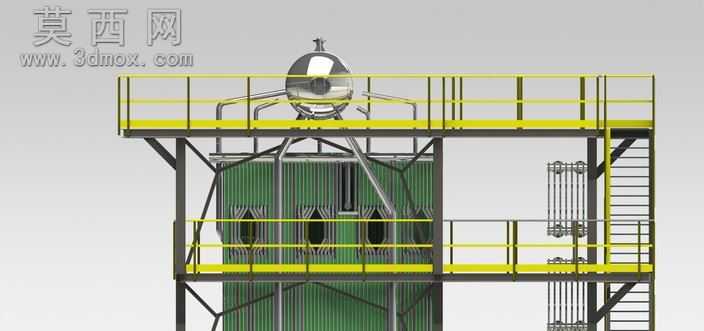

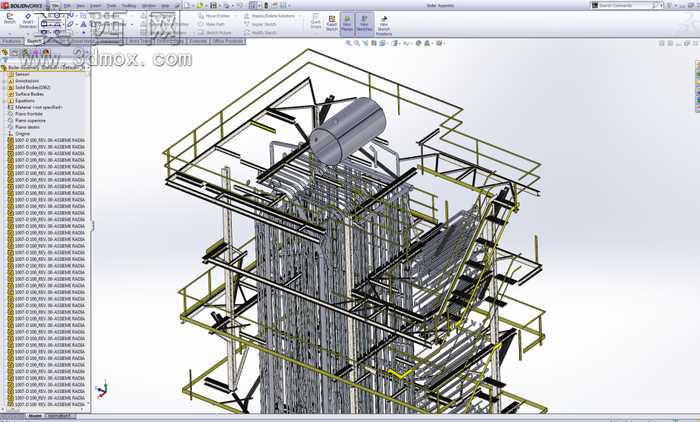

本模型为多层钢架支撑的工业锅炉成套装置，采用三维参数化建模方式完成全结构搭建，完整还原了工业锅炉系统的整体布局与细节构造。建模过程中首先依据工业锅炉的常规设计规范确定整体尺寸比例，以型钢搭建的多层支撑钢架作为基础承载结构，逐层级完成平台、护栏、斜梯的建模，所有型钢构件的截面尺寸、连接节点都参考实际钢结构施工标准进行还原，保证结构逻辑符合真实工程要求。主体锅炉本体采用分层建模思路，区分了水冷壁区域、过热器区域、省煤器区域的不同结构特征，顶部还原了锅筒、连接管道、外部护板的细节，管道走向按照锅炉汽水流程进行排布，清晰呈现介质流通的路径逻辑。模型对附属结构也做了完整还原，包括各层平台的防滑踏板、护栏的踢脚板与扶手、斜梯的踏步与防滑条、底部的支撑柱脚与垫板，所有构件的装配关系都符合机械装配逻辑，无干涉错位问题。材质渲染阶段，钢架部分采用哑光黄黑警示配色还原工业现场的防腐涂装效果，锅炉本体护板采用哑光金属灰材质模拟工业保温外护板质感，管道部分根据介质类型区分了不同的材质表现，底座部分做了混凝土基座的质感模拟，整体渲染效果贴近真实工业锅炉的现场视觉效果。设计过程中充分考虑了工业锅炉的运维需求，各层平台的预留空间、爬梯的通行宽度、设备周边的检修间距都按照实际运维规范进行预留，既保证了模型的视觉还原度，也体现了真实锅炉设备的设计逻辑，可用于工业锅炉原理演示、厂区布局规划参考、相关课程教学演示等场景，完整呈现了大型层式工业锅炉从支撑结构到本体设备的全系统构造。
