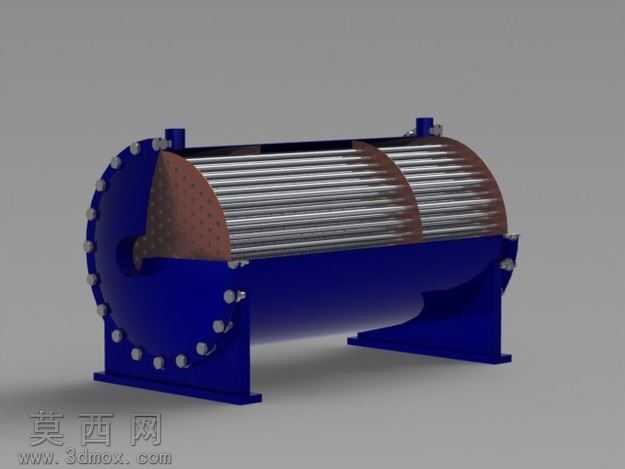

管壳式换热器结构展示三维设计模型

本模型为管壳式换热器的完整三维结构设计，建模过程中严格遵循管壳式换热器的通用结构设计规范，对设备各组成部分进行了1:1比例的精细化还原。建模阶段首先搭建设备的整体基准框架，确定筒体的轴向中心线与鞍式支座的安装定位基准，保证各部件装配关系准确无错位。外壳部分采用薄壁筒体特征建模，还原了筒体两端的法兰连接结构，法兰上的螺栓孔采用圆周阵列方式均匀排布，完全符合压力容器法兰的密封连接设计要求，端盖部分做了剖视展示处理，可清晰观察内部结构。内部换热管束采用多根平行换热管沿折流板规整排布的结构设计，折流板为带孔弓形结构，既可以固定换热管的相对位置，又能引导壳程流体改变流向，提升换热效率，换热管与管板的连接位置做了细节处理，还原了胀接或焊接的连接结构特征。支座部分采用标准鞍式支座设计，包含支座腹板、底板与加强筋结构，可保证设备卧式安装的稳定性。材质渲染上，外壳与端盖、支座部分赋予深蓝色金属漆材质，模拟工业设备常用的防腐涂层效果，换热管束赋予银色金属材质还原不锈钢换热管的金属质感，剖视位置的管板部分做了多孔结构的材质区分，清晰展示管板的布管特征。设计过程中充分考虑了管壳式换热器的实际工作原理，壳程与管程的流体通道结构清晰，各部件的连接关系符合机械装配逻辑，既可以作为换热器结构认知的教学演示模型，也可作为相关换热设备设计的参考蓝本，帮助设计人员快速理解管壳式换热器的内部构造与装配逻辑，为同类型设备的结构优化、方案设计提供直观的三维参考。
