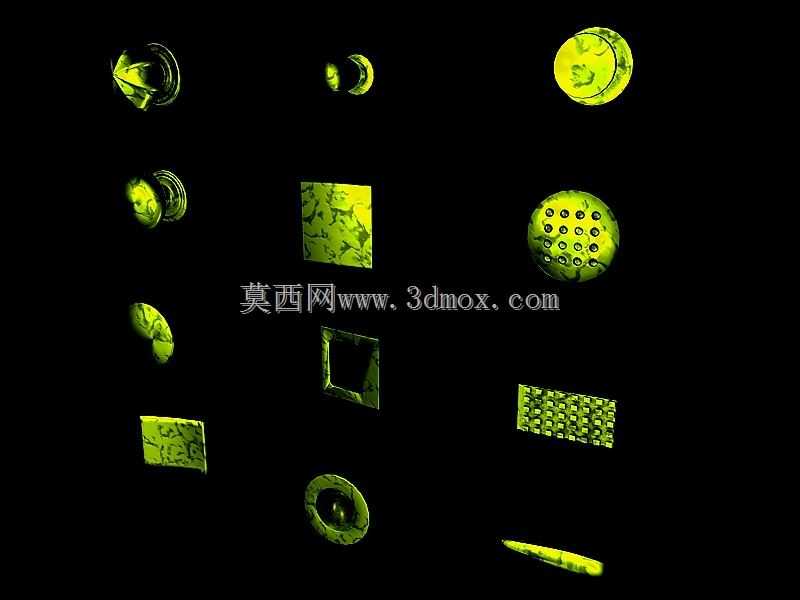

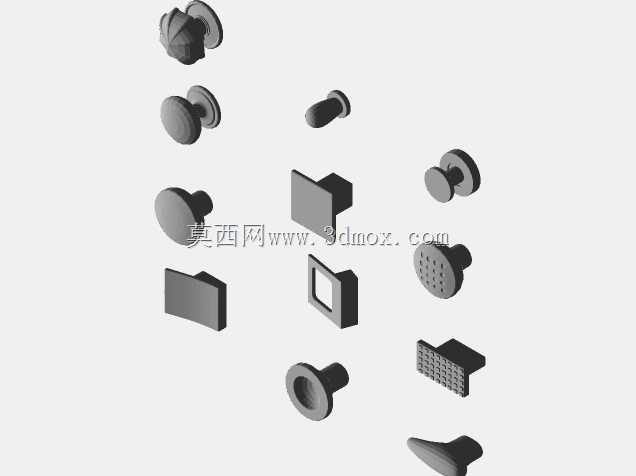

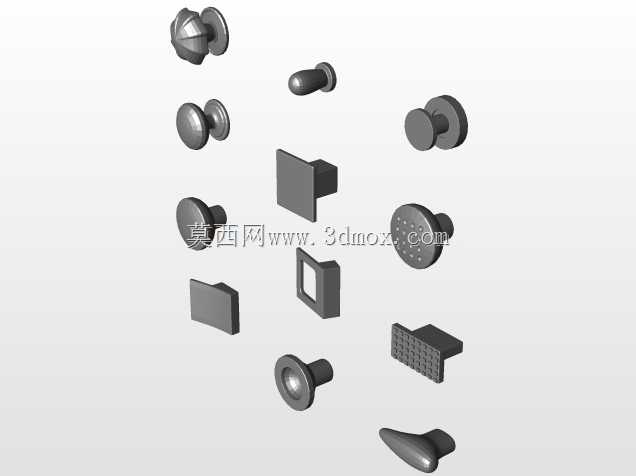

多规格工业操作手柄组件结构设计

　　本次梳理的这套操作手柄组件，覆盖了工业场景里最常用的几类握持操控结构，从圆形旋钮式、方形按压式到长条形扳动式都有涉及，能适配不同设备的操控需求。在实际工业应用里，这类手柄是操作人员和设备交互的直接媒介，小到台式钻床的进给锁紧、工装夹具的快速夹紧，大到输送线的手动换向、阀门的开度调节，都需要靠这类握持件完成力的传递和操作指令的输入，设计合理性直接影响操作手感、施力效率甚至生产安全。

　　从功能特性来看，不同造型的手柄对应完全不同的操作场景：带防滑纹理的圆形球面手柄，表面做了密集的凹凸点阵或者滚花纹理，适合需要旋转施力的场合，比如设备调节旋钮、夹具锁紧手轮，握持时手掌能完全贴合球面，旋转过程中不会打滑，即使手上沾有少量切削液或者油污，也能保证足够的摩擦力；方形的嵌入式手柄，边缘做了圆弧过渡，整体厚度较薄，适合安装在设备门板、抽屉式工装的外侧，作为抽拉握持件使用，不会突出设备表面过多，避免车间内人员走动时发生磕碰；长条形的扳动手柄，力臂长度经过优化，适合需要较大扳动力的场合，比如小型截止阀的开关、工装定位销的插拔操作，握持时能借助杠杆原理降低操作人员的施力强度，长时间操作也不容易产生疲劳。

　　设计思路上，这套组件全部遵循人机工程学的基本逻辑，所有和手掌接触的边缘都做了R2以上的圆角处理，没有尖锐的棱角，避免操作时划伤手部。不同手柄的握持直径也做了区分：需要精细调节的小尺寸手柄，直径控制在20-30mm，适合手指捏持旋转，做小幅度的参数调整；需要大扭矩施力的手柄，直径控制在50-80mm，适合全掌握持旋转，传递更大的锁紧力。所有手柄的安装连接端都做了统一的接口适配设计，既可以做内螺纹孔配合设备上的螺柱安装，也可以做通孔配合螺栓穿过固定，能适配不同厂家的设备安装标准，不需要二次修改接口尺寸。

　　从安装边界和尺寸参数来看，这套手柄的安装基准面都做了平整度处理，安装后和设备表面的贴合间隙控制在0.1mm以内，不会出现晃动或者歪斜的情况。圆形手柄的安装孔中心到外边缘的距离统一做了标准化设计，相邻安装的手柄不会出现干涉，即使在密集排布的操作面板上，也能保证每个手柄都有足够的操作空间，手指不会碰到相邻的操控件。方形嵌入式手柄的沉台尺寸和常见的设备门板开孔尺寸匹配，安装时只需要按照给定的开孔尺寸在门板上加工方孔，就能直接卡入固定，不需要额外的紧固件，安装效率更高。长条形扳动手柄的摆动角度做了机械限位设计，最大扳动角度控制在90度，避免过度扳动导致内部连接结构损坏，同时限位位置刚好对应设备的全开、全关两个工位，操作人员不需要额外观察指示标识，靠手柄的扳动到位触感就能判断操作是否完成。

　　在实际选型使用时，需要根据操作力的大小选择对应规格的手柄：操作力小于10N的精细调节场景，选小尺寸的球面手柄即可；操作力在10-50N的常规锁紧场景，选中等尺寸的圆形或者方形手柄；操作力大于50N的重载扳动场景，选长条形的力臂加长款手柄。所有手柄的材质适配也做了预留，既可以用增强尼龙注塑成型做普通工况的轻量化使用，也可以用铝合金压铸成型做有强度要求的场合，还可以做不锈钢材质适配有防腐要求的食品、化工生产场景，不同材质的手柄安装尺寸完全一致，替换时不需要修改设备上的安装结构，维护更换非常方便。
