四款不同安装结构长条形卫浴拉手设计

　　日常做卫浴柜、淋浴房配套五金选型的时候，长条形拉手是出镜率极高的构件，这次整理的四款不同端部结构的长手柄，覆盖了目前家装、商用卫浴场景里最常用的几种安装适配方案，每一款的结构逻辑都对应不同的安装基材与使用需求。先从安装边界说起，四款手柄的杆身主体长度统一控制在450mm这个常规双孔安装的通用尺寸上，杆身直径18mm，这个直径是经过人机验证的，成年人握持的时候手掌贴合度刚好，不会因为太细勒手，也不会因为太粗导致握持发力不畅，杆身做了等径设计，没有多余的造型凸起，日常清洁的时候不会藏污纳垢，这一点在卫浴这种高湿多水垢的使用场景里格外重要，很多造型花哨的拉手用了半年之后缝隙里积的水垢、皂垢根本清理不干净，等径光杆的设计就完全规避了这个问题。

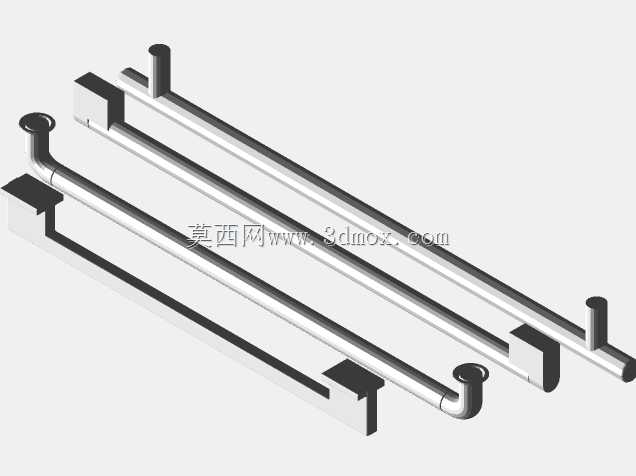

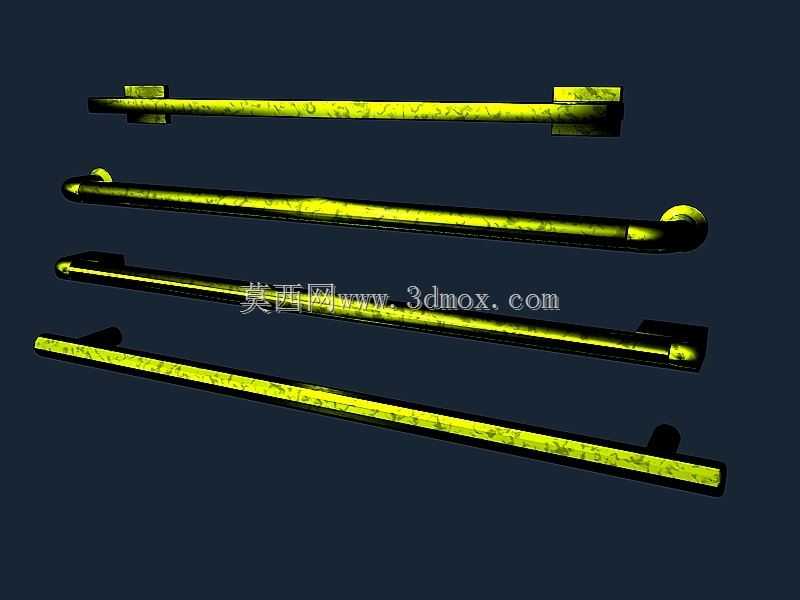

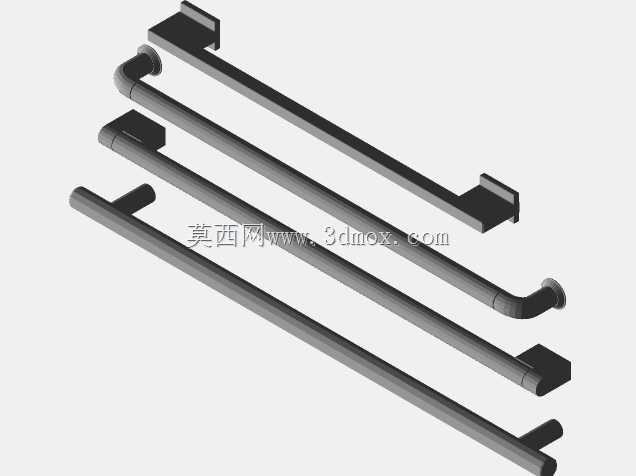

　　四款的差异主要集中在两端的安装固定结构上，第一款是两端带方形安装座的款式，安装座尺寸是30mm见方，厚度8mm，安装孔位中心距和杆身长度匹配，孔位做了沉台设计，安装之后螺丝头完全藏在沉台内部，不会外露刮蹭衣物或者毛巾，这种方形安装座的适配性最广，不管是18mm厚的实木卫浴柜门板，还是8mm厚的钢化淋浴房玻璃，只要搭配对应的玻璃涨塞或者自攻螺丝，都能实现牢固固定，安装座和杆身的连接部位做了圆角过渡，没有尖锐棱角，避免日常使用磕碰受伤。第二款是两端带球形封头的款式，这款没有突出的安装座，固定螺丝从门板背面直接锁入杆身端部的预埋铜螺母里，属于暗装式的固定结构，正面看不到任何安装件，整体视觉完整性最好，适合极简风格的定制柜使用，不过这款对安装门板的厚度有要求，最小适配厚度不能低于15mm，否则螺丝咬合长度不够，长期推拉容易松动，球形封头的直径比杆身大2mm，刚好卡在门板外侧，既起到限位作用，也不会勾挂毛巾织物。第三款是一端带L型弯折固定座的款式，这款的设计逻辑是适配侧边无安装空间的窄边柜门，比如铝合金边框的窄边浴柜，边框宽度只有20mm，常规两端固定的拉手孔位会超出边框范围，这款的L型固定座可以直接贴在边框侧面固定，杆身平行于柜门延伸，不需要在门板正面打双孔，对基材的破坏更小，安装之后的承重能力也更强，单端固定座的承重测试能达到15kg以上，完全满足日常推拉柜门的受力需求，哪怕是厚重的岩板柜门也能适配。第四款是一端带倾斜式固定脚的款式，这款主要是适配有开启角度限制的上翻门或者斜角柜门，固定脚的倾斜角度是15度，安装之后杆身和柜门表面保持平行，不会因为柜门倾斜导致拉手握持角度别扭，固定脚的底部做了橡胶减震垫，拧紧螺丝之后不会刮花门板表面，也能避免长期使用出现松动异响。

　　从设计思路上来说，这四款手柄都没有做多余的装饰性结构，所有的造型变化都是服务于安装适配和使用体验，杆身表面做了防滑纹理处理，手上沾了水或者沐浴露的时候握持也不会打滑，表面处理采用的是多层电镀工艺，能适应卫浴间高湿、多洗护用品腐蚀的环境，长期使用不会出现掉漆、生锈的问题。做结构建模的时候，每一款的安装孔位都预留了0.2mm的安装公差，避免现场加工的时候出现孔位偏差装不上的问题，端部的连接结构都做了加强筋处理，哪怕反复推拉受力，也不会出现杆身和安装座断裂的情况。实际选型的时候，如果是普通家用平板柜门，优先选第一款方形安装座的款式，安装容错率最高；如果是追求极简外观的定制柜，选第二款暗装球形封头的款式，视觉效果最整洁；如果是窄边铝合金框柜门，选第三款L型单固定座的款式，不需要额外扩孔；如果是斜角或者上翻结构的柜门，选第四款倾斜固定脚的款式，握持手感最顺畅。
