六边形拼接式机柜真空防护盖板结构

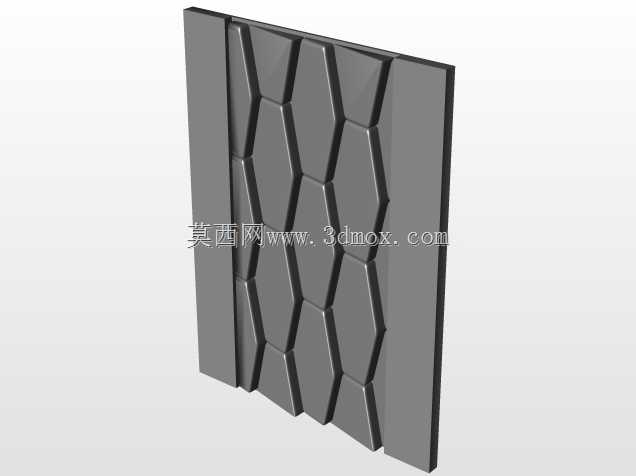

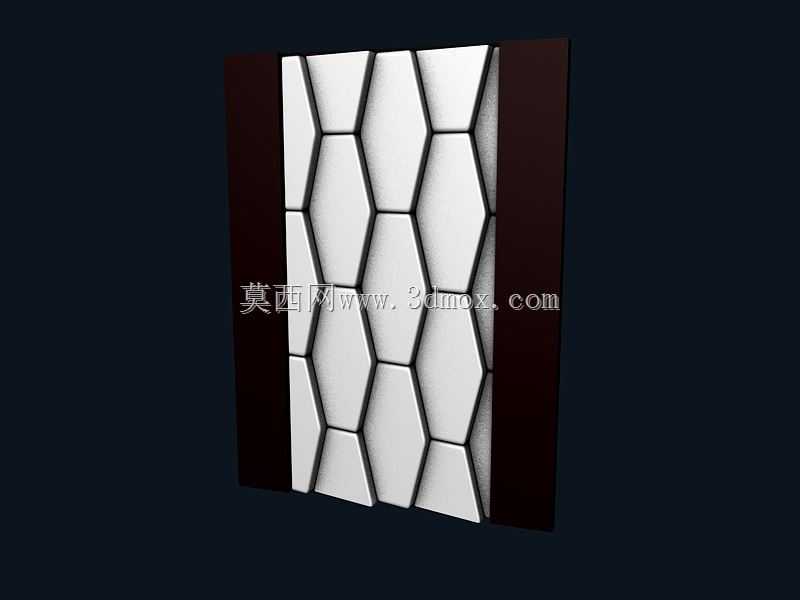

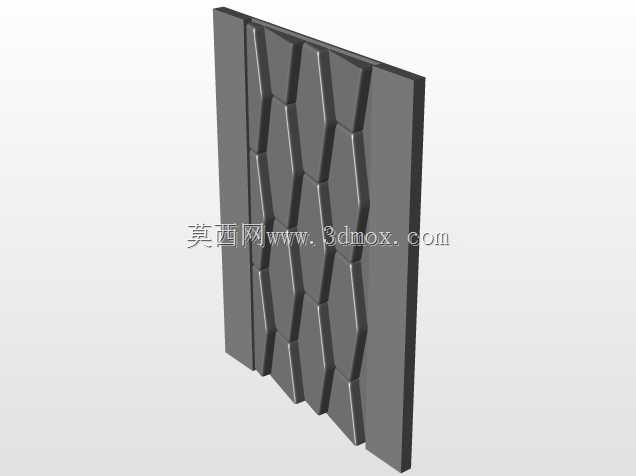

　　这款机柜真空盖板主要应用于工业电控机柜、通讯机柜的真空密封舱段端面，承担舱体负压环境下的密封防护、结构补强以及外观装饰作用，在需要维持舱内负压工况的工业设备、环境试验设备、特种电控柜体中都能适配使用。从结构设计来看，盖板采用模块化六边形单元拼接的构型，区别于传统整板式盖板，这种分块拼接的形式首先解决了大尺寸盖板加工时平面度难以控制的问题，单块六边形构件尺寸统一，加工过程中更容易管控形位公差，拼接后整体板面的平面度误差可以控制在更小范围内，能更好匹配真空密封所需的贴合面精度要求。

　　设计阶段首先考虑的是真空工况下的受力分布，六边形的蜂窝式排布本身具备优异的力学性能，相同板材厚度下，蜂窝拼接结构的抗弯刚度比整平板材高出40%以上，在舱内形成负压时，板面承受的均布载荷可以通过六边形单元的棱边快速分散到两侧的安装边框上，避免整板长期受负压出现中部凹陷变形，破坏密封面的贴合状态。每个六边形单元的边缘都做了微小的折边处理，单元拼接时相邻折边互相贴合，既可以在拼接处形成辅助的密封止口，也能为后续粘贴密封胶条提供定位基准，减少装配时的对位调整工作量。

　　两侧的深色安装边框是整个盖板的承载基准，边框上预留的安装孔位按照标准机柜的安装孔距排布，适配主流19英寸标准机柜以及同规格的工业真空舱体安装接口，安装时不需要额外对柜体安装面进行二次打孔加工，直接通过标准紧固件就能完成固定。边框与拼接单元的连接采用嵌入式卡合结构，拼接单元的侧边嵌入边框的预留卡槽内，卡槽内填充有弹性密封垫层，既可以补偿不同单元之间的尺寸累积误差，也能阻断拼接缝隙处的气体泄漏路径，保证整体盖板的真空密封性能。

　　从安装边界来看，这款盖板的整体厚度控制在较薄的区间，安装后不会过多占用机柜内部的有效使用空间，盖板背面与机柜内部元器件之间预留有足够的安全间隙，不会出现盖板压迫内部走线或者电气元件的情况。板面的六边形单元表面做了哑光平整处理，既可以减少现场光照下的反光干扰，也不容易积附灰尘，日常维护时只需要用干布擦拭即可清理表面污渍。拼接结构的另一个优势在于后期维护的便捷性，如果某一块六边形单元因为外力撞击出现变形或者密封失效，不需要拆卸整块盖板，只需要单独更换损坏的单元即可，大幅降低后期运维的成本和工作量。

　　在实际工况适配中，这种拼接式盖板可以根据不同的机柜尺寸灵活调整拼接单元的数量，不需要针对不同尺寸的机柜重新开整板的加工模具，只需要调整两侧边框的裁切长度，搭配对应数量的标准六边形单元就能组装出不同宽度规格的盖板，大幅提升了零部件的通用化率，减少生产端的物料备库种类。密封性能层面，除了单元拼接处的止口结构，盖板整体与柜体贴合的一圈边框上预留了密封胶条的安装槽，装配时嵌入对应直径的硅橡胶密封胶条，在紧固件的压紧力作用下，胶条产生均匀的弹性变形，填充盖板与柜体安装面之间的微观缝隙，可以满足常规中低真空度工况下的密封要求，适配大部分工业机柜的负压使用场景。

　　结构细节上，每个六边形单元的边角都做了微小的圆角过渡，避免尖锐边角在装配过程中划伤操作人员，也能减少应力集中现象，避免板材在折弯加工或者长期受力时从边角位置出现开裂。单元之间的拼接缝隙控制在均匀的0.5mm以内，既保证拼接后的外观整齐度，也不会因为缝隙过大影响整体的结构强度和密封性能。整体结构没有多余的外露凸起，安装后板面保持平整，既可以作为机柜的功能结构件，也能兼顾设备的外观质感，适配工业现场设备的整体外观设计要求。
