伺服驱动立式压装加工设备结构设计

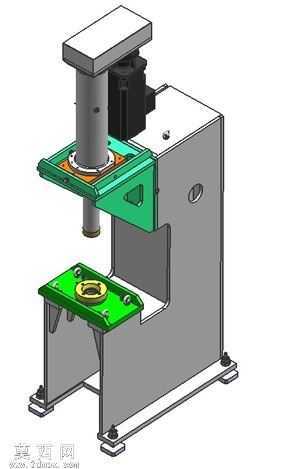

本作品为伺服驱动立式压装设备的三维结构设计，建模过程中严格遵循机械加工设备的设计规范，对设备各组成部件进行1:1等比例还原，完整呈现了C型开式立式机架、伺服驱动压合执行单元、上下双层工装定位平台、底部调平支撑脚等核心结构的装配关系。建模阶段优先采用参数化特征建模方式，对机架钣金折弯结构、压头导向柱的同轴配合关系、工装平台的定位销孔位、伺服驱动单元的安装法兰接口逐一进行尺寸约束，确保各部件间不存在干涉问题，装配公差符合通用压装设备的精度要求。材质渲染环节结合工业设备实际用材进行区分，主体立式机架采用哑光灰铸铁材质表现，还原铸造机架的厚重质感与表面磨砂肌理；上下两层工装定位平台采用亮绿色烤漆钣金材质，突出工装区域的视觉辨识度；顶部压合执行单元的金属导柱采用抛光不锈钢材质，呈现金属表面的高光反射效果；底部支撑脚采用黑色橡胶防滑材质，还原调平脚垫的阻尼质感，整体渲染效果贴近真实工业设备的视觉表现。结构设计上采用C型开式机架布局，前部预留充足的工件上下料操作空间，上部伺服驱动单元可带动压头沿垂直导向结构做精准直线压合动作，上下双层工装平台分别设置工件定位型腔与避让孔，可适配对应规格工件的压装加工需求，底部四个可调支撑脚可对设备水平度进行微调，保障压合作业过程中设备的稳定性。设计思路围绕小型精密压装场景展开，摒弃传统液压驱动的复杂管路结构，采用伺服直驱的压合方案，既缩小了设备整体占地空间，又能精准控制压合行程与压装力度，适配小批量精密零部件的压装、铆接、压入等加工工序，整体结构紧凑合理，各功能模块划分清晰，可直接用于设备方案展示、结构优化参考以及相关加工工艺的模拟验证。
