珠宝首饰加工用立式电动冲压设备

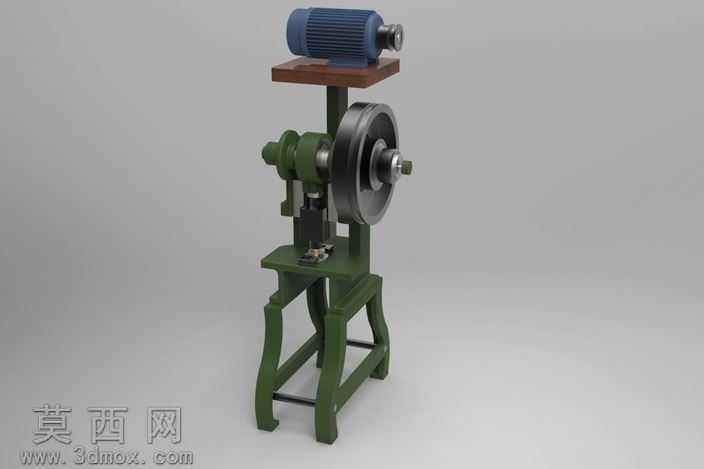

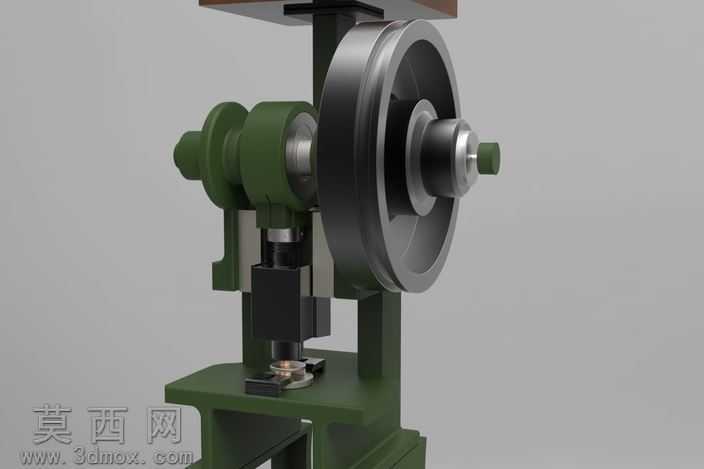

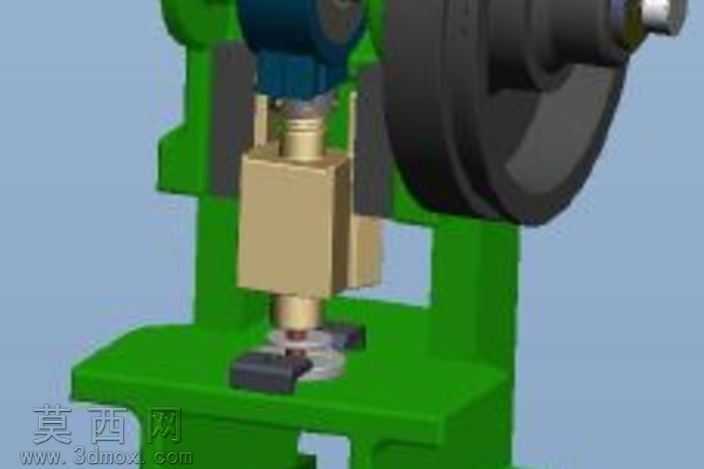

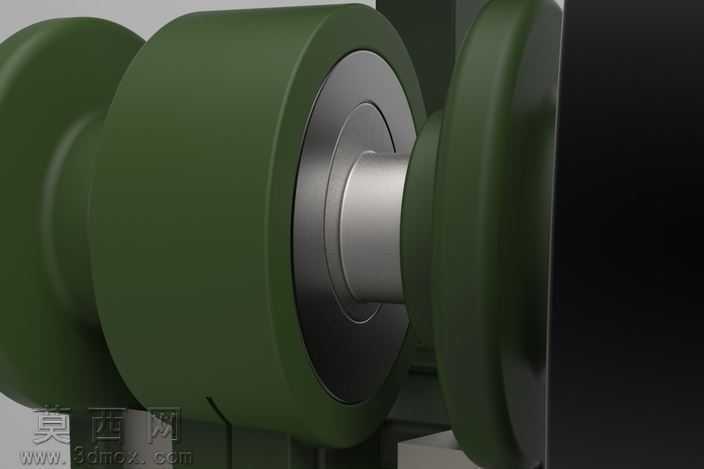

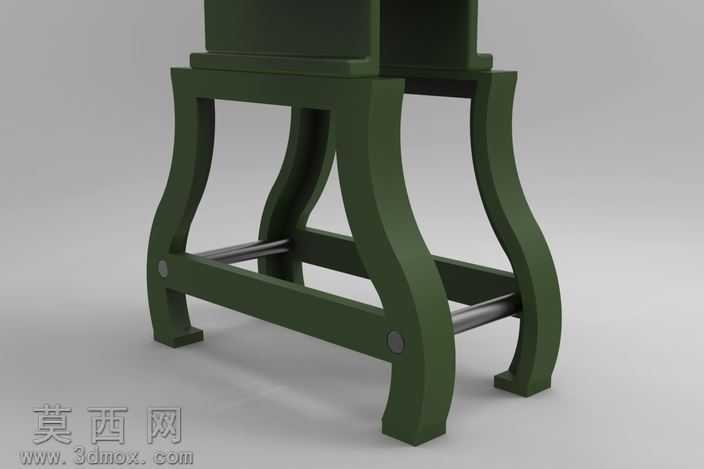

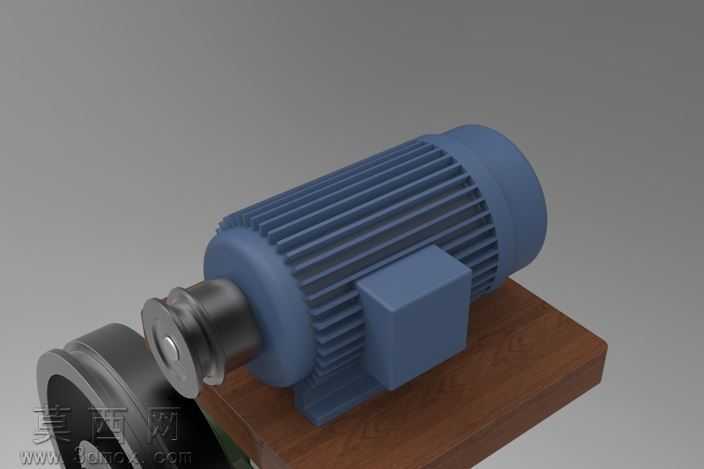

本作品为面向珠宝首饰加工场景设计的立式电动冲压设备三维模型，建模阶段采用Pro/Engineer Wildfire软件完成全参数化结构搭建，对设备各组成部件进行1:1等比例还原，完整复现了设备从动力输入到冲压执行的全链路结构逻辑。模型搭建过程中首先完成立式机架的结构建模，机架采用弯腿式铸铁支撑结构，建模时精准还原了支撑腿的弧度造型、上下两层安装平台的连接结构以及机架中部的横向加固横梁，确保机架结构的稳定性表现符合实际设备的承重需求。动力单元部分，顶部安装平台固定有卧式驱动电机，建模时还原了电机外壳的散热筋结构、输出轴端的连接法兰以及电机与安装平台之间的木质减震垫板结构，精准还原了动力输入单元的安装细节。传动系统部分，模型完整搭建了皮带传动结构与大直径飞轮组件，对带轮的槽型结构、传动皮带的张紧形态、飞轮的轮辐造型以及传动轴的轴承支撑结构都做了精细化建模，还原了动力从电机输出到冲压主轴的减速增扭传动路径。冲压执行单元部分，模型还原了主轴滑块结构、冲压工作头以及下部工作台的定位结构，清晰展现了设备的冲压作业执行逻辑。渲染阶段采用哑光金属材质模拟机架的铸铁漆面效果，还原了军绿色漆面的细微磨砂质感；驱动电机部分采用深蓝色工程塑料与银灰色金属搭配的材质表现，还原电机外壳与输出轴的材质差异；飞轮与传动部件采用亮面金属材质，还原机加工金属件的光泽质感；木质垫板采用带有自然木纹的哑光木质材质，还原垫板的减震件材质特征。整体渲染采用均匀的影棚光照设置，清晰展现各部件的结构衔接关系与材质差异，无过曝或暗部细节丢失问题。设计思路上，该设备针对珠宝首饰加工的小吨位冲裁需求设计，设定为5只口气冲裁力的中等偏小容量规格，可适配项链、耳钉等小型首饰配件的冲裁、浮雕压印加工工序，整体结构紧凑，立式布局占地面积小，适合小型首饰加工作坊的工位摆放，传动结构采用飞轮储能设计，可在小功率电机配置下满足瞬时冲压的扭矩需求，兼顾设备的制造成本与作业实用性。
