封闭式流线型人力三轮代步载具结构设计

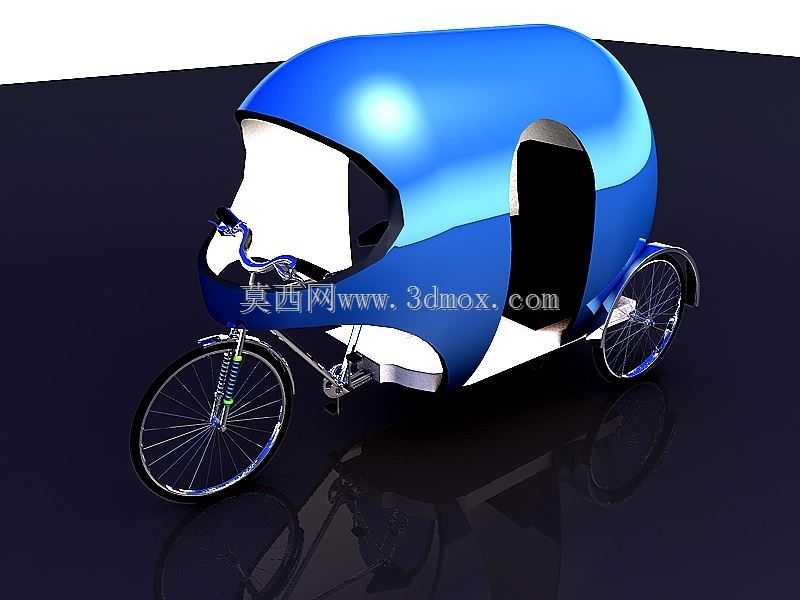

　　这款封闭式人力三轮载具的设计，核心瞄准短途接驳、景区观光、老城区窄路通行这类无法适配机动车的应用场景，区别于传统开放式人力三轮的结构，整体采用前单轮转向驱动、后双轮承重支撑的经典三轮布局，从结构根源上规避了侧翻风险，适配低速人力驱动的行驶特性。座舱部分采用蛋形流线曲面外壳，曲面过渡全程做了大圆角顺滑处理，没有突兀的直角折边，一方面在低速行驶时能有效降低迎风阻力，减少骑行者的体力消耗，另一方面封闭结构可以为座舱内的乘员遮挡风雨、阻隔路面扬尘，弥补传统开放式人力三轮受天气影响大的使用缺陷。

　　从结构设计逻辑来看，前部转向轮沿用标准自行车轮组规格，搭配常规避震前叉结构，前叉与车把的转向连接结构和通用自行车部件通用，降低后期维护的配件替换成本，转向限位结构做了角度限制，避免大角度转向时前轮与座舱外壳发生运动干涉。车架主体采用桁架式钢管焊接结构，前部转向段与后部座舱承重段做了刚性连接，后轴部位加宽轮距，两个后轮的安装间距控制在800mm左右，既保证座舱内部有足够的乘坐空间，也不会因为车体过宽影响窄路通行能力，整体车体宽度控制在900mm以内，长度控制在2200mm区间，高度控制在1600mm范围，能够顺利通过老城区的窄巷、景区的人行步道，同时常规居民楼的单元门、小型电梯也能顺利进出，停放时占用的空间仅相当于两台电动自行车的停放面积，适配城市核心区的停放条件。

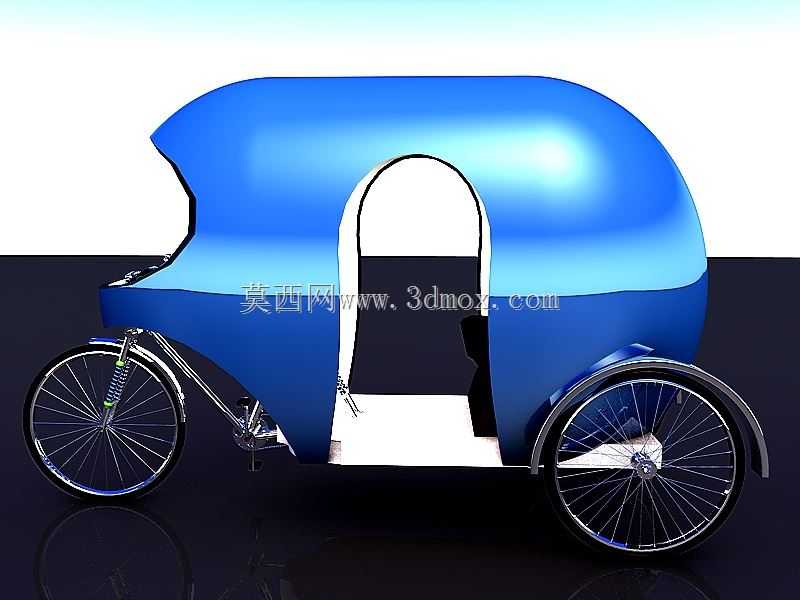

　　座舱的出入口设置在车体右侧，采用无车门的开放式开口设计，开口下缘距离地面高度控制在350mm，乘员上下车无需大幅度抬腿，适配不同年龄层的使用需求，座舱内部设置单人乘坐位，乘坐位下方预留了20L左右的储物空间，可以放置随身行李、小型物品，前部驾驶位的脚踏、车把位置做了人机工程优化，骑行者的腿部伸展空间预留充足，长时间骑行不会出现腿部局促的疲劳感。外壳部分采用薄壳结构设计，曲面造型在降低风阻的同时，薄壳自身的曲面结构可以提供足够的结构强度，不需要额外增加过多的内部支撑筋，有效控制整车自重，降低人力驱动的负载。外壳与内部车架的连接采用卡扣加螺栓的固定方式，后期维护时可以快速拆卸外壳，对内部的传动、制动部件进行检修。

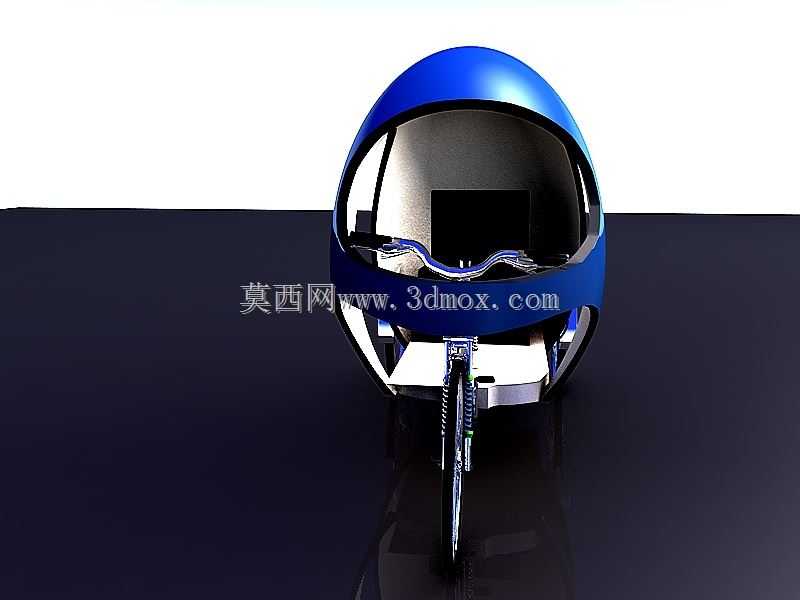

　　行走系统的轮组全部采用通用自行车辐条轮，搭配充气橡胶轮胎，能够过滤路面的小幅颠簸，制动系统在前轮加装钳形刹，后轴两侧配套抱刹结构，三个车轮同时具备制动能力，在湿滑路面、下坡路段行驶时能保证足够的制动距离，避免制动距离过长引发安全隐患。座舱前部的挡风区域采用弧形透明面板，安装角度做了倾斜处理，减少迎风面的反光，同时避免雨天雨水直接打在骑行者面部，挡风面板下方预留了通风间隙，保证座舱内部的空气流通，不会因为全封闭结构导致内部闷热。后双轮的挡泥板与外壳做了一体化设计，雨天行驶时不会将路面泥水甩到座舱内部或者车体侧面，减少日常使用的清洁成本。

　　在安装边界的考量上，整车所有外露部件都做了圆角处理，没有尖锐的外凸结构，在人流密集的景区、步行街行驶时，即使发生轻微剐蹭也不会对行人造成磕碰伤害。传动结构完全隐藏在外壳内部，避免骑行过程中衣物、随身物品卷入链条传动结构，提升使用过程中的安全性。整车的重心控制在后轴靠前150mm的位置，空载和承载一名乘员时，重心都落在三个车轮的支撑三角形中心区域，即使在坡道上停车、转向时也不会出现重心偏移引发的侧倾问题。座舱内部的乘坐位靠背做了15度的后倾角度，乘员乘坐时可以自然倚靠，提升短途乘坐的舒适度，座舱顶部的曲面结构做了加高处理，乘员入座后头部距离车顶还有150mm以上的余量，不会出现顶头的局促感。
